Detalhes dos produtos

Para casa > produtos >

PWB do alumínio com PWB do núcleo do metal de 2W/condutibilidade térmica do MK

produtos

PWB do alumínio com PWB do núcleo do metal de 2W/condutibilidade térmica do MK

MOQ:	1
preço:	USD40~50
embalagem padrão:	vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0064-V6.4

condutibilidade térmica:

Dielétrico de T-Prepreg 1KA

Altura final do PWB:

1.6mm ±0.16

Folha final externo:

Revestimento de superfície:

Níquel Electroless sobre o ouro da imersão (ENIG)

Cor da máscara da solda:

Black

Cor da legenda componente:

nenhum silkscreen

teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD40~50

Detalhes da embalagem:

vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

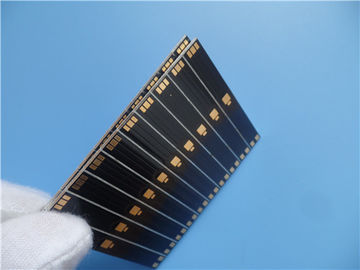

Este é um tipo de PWB do alumínio para a aplicação de um circuito bonde do filtro. É um único

mergulhe a placa de MCPCB em 1,6 milímetros grosso com condutibilidade térmica de 2 W/MK. O alumínio

a placa é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por IPC 6012

Dados fornecidos de utilização de Gerber da classe 2. 25 painéis são embalados para a expedição.

1,2 características e benefícios

A. processo de SMT.
B. a dissipação de calor eficaz reduz a temperatura de funcionamento do módulo e

prolonga a vida útil.
C. a densidade e a confiança de poder são melhoradas acima de 10%.
D. reduza a dependência dos dissipadores de calor e do outro hardware (que incluem o thermal

conecte materiais),
E. Diminuição o volume do produto,
F. Diminuição o custo do hardware e do conjunto,
Gestão do equipamento de G. Detalhado e manutenção e controle de processos,
Inspeção de H. Restrito WIP e instrução da monitoração assim como de funcionamento,
O processo da fabricação de I. Inteiro é totalmente controlado.
J. Entrega no tempo: >98%
Taxa da queixa de K. Cliente: <1> L. Nenhuns MOQ, baixo custo para protótipos e amostras.

1,3 aplicação

Iluminação comercial, sistema de segurança, ponte de retificador, iluminação exterior para a via expressa

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	105 x 68mm=5PCS
TIPO DA PLACA	PWB DO IMS
Número de camadas	Escolha o PWB tomado partido
Surgir componentes da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 35um (1oz)
	Material 2.0W/MK dielétrico
	Base de alumínio 6061
TECNOLOGIA
Traço e espaço mínimos:	10mil/11.9mil
Furos mínimos/máximos:	não
Número de furos diferentes:	não
Número de furos de broca:	não
Resistência térmica (°C/W)	≤0.45
Tensão de divisão (VDC)	4000
Controle da impedância	não
MATERIAL DA PLACA
Condutibilidade térmica	Dielétrico de T-Prepreg 1KA
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	1.6mm ±0.16
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Níquel Electroless sobre o ouro da imersão (ENIG) (1 níquel do µ 100 do µ” sobre”)
A máscara da solda aplica-se a:	Parte superior. mínimo de 12µm.
Cor da máscara da solda:	Preto
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Distribuição
MARCAÇÃO
Lado da legenda componente	nenhum silkscreen
Cor da legenda componente	nenhum silkscreen
Nome ou logotipo do fabricante:	conforme a exigência
ATRAVÉS DE	não através de
AVALIAÇÃO DE FLAMIBILITY	Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste bonde de 100%
APLICAÇÃO:	Luz do diodo emissor de luz, uma comunicação sem fio Modem USB Amplificador de Wifi Módulo de GPS Bluetooth GPS
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

A variedade de PCBs de alumínio

PWB do alumínio com PWB do núcleo do metal de 2W/condutibilidade térmica do MK 0

Eliminação antes da máscara da solda

PWB do alumínio com PWB do núcleo do metal de 2W/condutibilidade térmica do MK 1

Alumínio Placa de Circuito,

placa de circuito impresso do núcleo do metal,

aluminium pcb
