condutibilidade térmica: | 1W/MK material dielétrico, MCPCB | Altura final do PWB: | 1.2mm ±0.12 |
---|---|---|---|
Folha final externo: | 1oz | Revestimento de superfície: | Ouro da imersão, reflexão de espelho |
Cor da máscara da solda: | Branco, PSR400 WT02 | Cor da legenda componente: | nenhum silkscreen |
teste: | Expedição prévia do teste bonde de 100% |
Perfil do produto
1,1 descrição geral

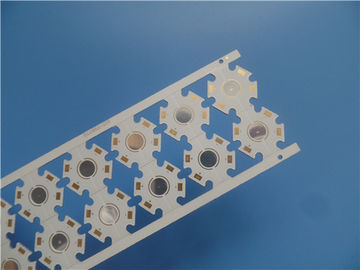

Este é um tipo de PWB do alumínio do espelho para a aplicação da iluminação Led. É um único
mergulhe a placa de MCPCB em 1,2 milímetros grosso com 1 condutibilidade térmica de W/MK. O alumínio
a placa é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por IPC 6012
Dados fornecidos de utilização de Gerber da classe 2. 25 painéis são embalados para a expedição.
1,2 características e benefícios
A. combinação da otimização de circuito de poder e de circuito de controle,
B. substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
C. difusão do calor eficaz no projeto do circuito,
D. reduza a temperatura de funcionamento do equipamento,
E. melhore a densidade de poder e a confiança do dispositivo,
F. prolongue a vida útil do produto,
G. endireite a instrução (MI) da fabricação,
H. os produtos e a fabricação são certificados por organizações autorizadas.
I. testes de 100% inclusivos do teste bonde e da inspeção de AOI.
Taxa da queixa de J. Cliente: <1>
K. Nenhuns MOQ, baixo custo para protótipos e amostras.
O L. 1-10 partes é oferecido para a venda.
1,3 aplicação
Iluminação automotivo, controle constante da tensão, sistema de conversão claro, shopping
iluminação
1,4 folha do parâmetro e de dados
TAMANHO DO PWB | 130 x 48mm=12PCS |
TIPO DA PLACA | PWB DO IMS |
Número de camadas | Escolha PWB tomado partido, PWB do núcleo do metal |
Surgir componentes da montagem | SIM |
Através dos componentes do furo | NÃO |
STACKUP DA CAMADA | cobre ------- 35um (1oz) |
1W/MK material dielétrico, 75um | |
Alumínio 5052, 1.2mm | |
TECNOLOGIA | |
Traço e espaço mínimos: | 12mil/12mil |
Furos mínimos/máximos: | 1.5mm |
Número de furos diferentes: | 1 |
Número de furos de broca: | 4 |
Resistência térmica (°C/W) | ≤0.45 |
Tensão de divisão (VDC) | 4000 |
Controle da impedância | não |
MATERIAL DA PLACA | |
Condutibilidade térmica | 1W/MK material dielétrico, MCPCB |
Folha final externo: | 1oz |
Folha final interna: | 0oz |
Altura final do PWB: | 1.2mm ±0.12 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Ouro da imersão, reflexão de espelho |
A máscara da solda aplica-se a: | Parte superior. mínimo de 12µm. |
Cor da máscara da solda: | Branco, PSR400 WT02 |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Distribuição |
MARCAÇÃO | |
Lado da legenda componente | nenhum silkscreen |
Cor da legenda componente | nenhum silkscreen |
Nome ou logotipo do fabricante: | conforme a exigência |
ATRAVÉS DE | não através de |
AVALIAÇÃO DE FLAMIBILITY | Aprovação Min. do UL 94-V0. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" (0.15mm) |
Chapeamento da placa: | 0,0030" (0.076mm) |
Tolerância da broca: | 0,002" (0.05mm) |
TESTE | Expedição prévia do teste bonde de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
