Detalhes dos produtos

Para casa > produtos >

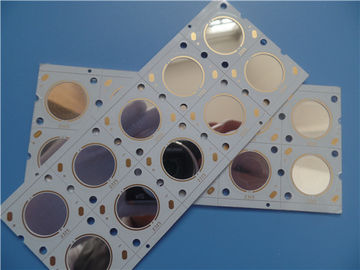

PWB do alumínio com reflexão de espelho

produtos

PWB do alumínio com reflexão de espelho

MOQ:	1
preço:	USD40~50
embalagem padrão:	vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0081-V8.1

condutibilidade térmica:

1W/MK material dielétrico, reflexão de espelho

Altura final do PWB:

1.2mm ±0.12

Folha final externo:

Revestimento de superfície:

Níquel Electroless sobre o ouro da imersão (ENIG)

Cor da máscara da solda:

Branco, PSR400 WT02

Cor da legenda componente:

nenhum silkscreen

teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD40~50

Detalhes da embalagem:

vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Perfil do produto

1,1 descrição geral

Este é um tipo de PWB do alumínio para a aplicação da iluminação Led. É uma única camada

Placa de MCPCB em 1,2 milímetros grosso com 1 condutibilidade térmica de W/MK. A placa de alumínio

é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou pela classe do IPC 6012

2 dados fornecidos de utilização de Gerber. 25 painéis são embalados para a expedição.

1,2 características e benefícios

A. combinação da otimização de circuito de poder e de circuito de controle,
B. substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
C. difusão do calor eficaz no projeto do circuito,
D. reduza a temperatura de funcionamento do equipamento,
E. melhore a densidade de poder e a confiança do dispositivo,
F. prolongue a vida útil do produto,
G. gestão do equipamento e manutenção detalhada e controle de processos,
Porta do H. DDU à expedição da porta com custos de envio competitivos,
I. o projeto de engenharia impede que os problemas ocorram pre na produção.
UL do J. reconhecido e RoHS Diretivo-complacente
O K. 1-10 partes é oferecido para a venda.
L. Nenhuns MOQ, baixo custo para protótipos e amostras.

1,3 aplicação

Todos os tipos do diodo emissor de luz de poupança de energia se iluminam, ponte de retificador, eletromecânica, sala de jantar

iluminar-se,

1,4 folha do parâmetro e de dados

TAMANHO DO PWB	130 x 50mm=10PCS
TIPO DA PLACA	PWB DO IMS
Número de camadas	Escolha PWB tomado partido, PWB do núcleo do metal
Surgir componentes da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 35um (1oz)
	1W/MK material dielétrico 75um
	Alumínio 5052 1.2mm
TECNOLOGIA
Traço e espaço mínimos:	12mil/14mil
Furos mínimos/máximos:	3.5mm/6.5mm
Número de furos diferentes:	2
Número de furos de broca:	4
Resistência térmica (°C/W)	≤0.45
Tensão de divisão (VDC)	4000
Controle da impedância	não
MATERIAL DA PLACA
Condutibilidade térmica	1W/MK material dielétrico, reflexão de espelho
Folha final externo:	1oz
Folha final interna:	0oz
Altura final do PWB:	1.2mm ±0.12
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Níquel Electroless sobre o ouro da imersão (ENIG) (1 níquel do µ 100 do µ” sobre”)
A máscara da solda aplica-se a:	Parte superior. mínimo de 12µm.
Cor da máscara da solda:	Branco, PSR400 WT02
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Distribuição
MARCAÇÃO
Lado da legenda componente	nenhum silkscreen
Cor da legenda componente	nenhum silkscreen
Nome ou logotipo do fabricante:	conforme a exigência
ATRAVÉS DE	não através de
AVALIAÇÃO DE FLAMIBILITY	Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste bonde de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

PWB do alumínio com reflexão de espelho 0

Linha tornando-se

PWB do alumínio com reflexão de espelho 1
