Material M6 de 14 camadas de alta velocidade, laminado de baixa perda M6 multi-camada PCB híbrido com controle de impedância multi-ponto

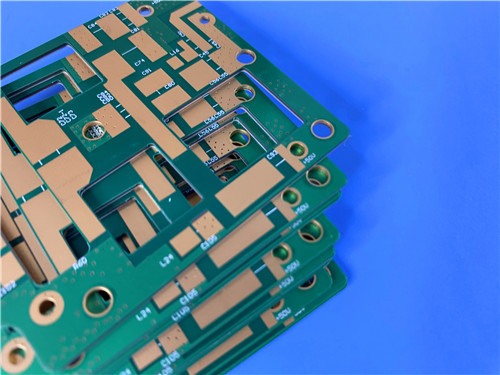

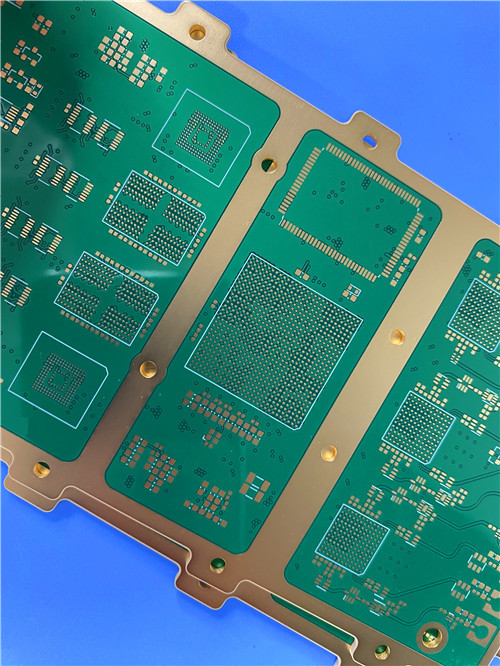

Uma PCB M6 de 14 camadas com controle de impedância multiponto

À medida que as taxas de dados ultrapassam os 25 Gbps e chegam ao nível de 56G e 112G PAM4, os materiais de PCB convencionais, como o padrão FR-4, atingem seus limites práticos. A integridade do sinal torna-se fundamental e a escolha do material laminado determina diretamente se um projeto de alta velocidade será bem-sucedido ou não. Este artigo examina uma sofisticada placa de 14 camadas construída em material M6, apresentando rigoroso controle de impedância em cinco pontos críticos, confiabilidade de classe IPC-3 e técnicas avançadas de processamento.

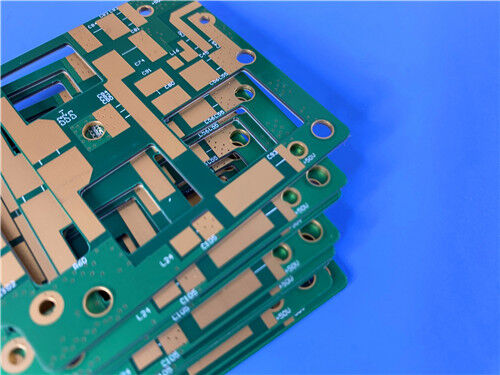

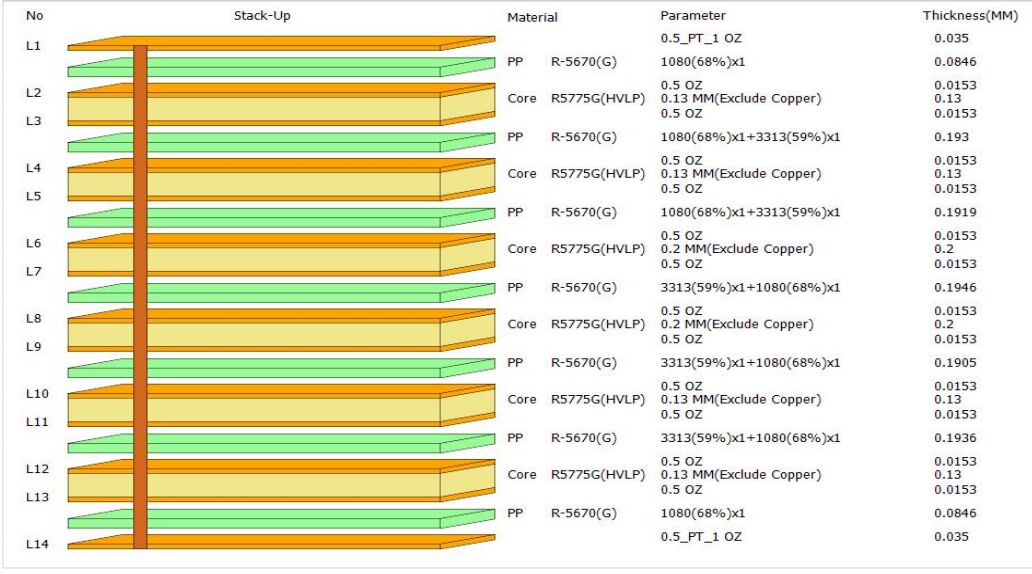

Instantâneo do produto: a placa de alta velocidade de 14 camadas

Contagem de camadas: 14 camadas

Material Base: Série M6 (Laminado R-5775(N), Pré-impregnado R-5670(N))

Espessura da placa acabada: 2.406 mm

Peso do cobre: ​​Camadas internas de cobre acabado de 0,5 onças, Camadas externas de cobre acabado de 1 onça

Máscara de solda: Verde com letras brancas

Acabamento de superfície: Níquel-Paládio-Ouro (ENEPIG)

Tamanho do painel: 106 mm x 102 mm = 1 peça

Padrão de qualidade: Classe IPC-3 (alta confiabilidade)

Controle de Impedância: 5 pares diferenciais, cada um controlado para 100Ω ±10%

Vias: 0,2 mm de diâmetro, plugado com resina, galvanizado para alisamento de superfície

O que é o material da placa M6?

M6 é um material laminado de alta velocidade e baixa perda da série Megtron, projetado especificamente para aplicações que exigem integridade de sinal superior em altas frequências. O sistema de materiais compreende:

• Laminado: R-5775(N) – O material dielétrico do núcleo
• Pré-impregnado: R-5670(N) – A folha de colagem para laminação multicamadas

Ambos são classificados como "materiais multicamadas de alta velocidade e baixa perda" com construção em tecido de vidro de baixo Dk, o que reduz o atraso de propagação do sinal e melhora a consistência da impedância.

Tabela de parâmetros principais (da folha de dados do R-5775(N))

Variantes de material M6 (tipos de núcleo)

M6 está disponível em diversas espessuras de núcleo, cada uma com estilos de tecido de vidro e conteúdo de resina específicos:

Áreas de aplicação para M6

Computação de alto desempenho (servidores, switches, roteadores)

Transceptores ópticos (400G, 800G)

Infraestrutura de telecomunicações (estações base 5G, backhaul)

Equipamento de teste e medição

Aeroespacial e defesa (radar, guerra eletrônica)

Principais pontos de processamento para M6

Com base na Diretriz do Processo M6, os fabricantes devem prestar atenção a:

Armazenamento: Prepreg R-5670 deve ser armazenado a ≤23°C e ≤50% UR. O armazenamento prolongado requer 5°C. Os sacos abertos devem ser selados novamente; a exposição cumulativa não deve exceder 8 horas.

Tratamento de ligação da camada interna: O óxido preto/marrom é aceitável, mas o tratamento alternativo com óxido (tecnologia de peróxido/decapagem sulfúrica) é preferido. Recomenda-se uma cozedura a 105°C durante 20-30 minutos após o tratamento com óxido.

Perfuração: Use brocas com ângulo de hélice alto e folhas de entrada lubrificadas (por exemplo, folhas LE). A perfuração pica-pau é recomendada para brocas finas. Para uma broca de 0,30 mm, parâmetros típicos: 160 kRPM, velocidade de 151 m/min, carga de cavacos de 20 μm/rev, 3.000 golpes.

Desmear: M6 apresenta menor perda de peso que o padrão FR-4 (R-1766). Para desmear com permanganato, recomenda-se o dobro do tempo de condição FR-4. Para desmear de plasma, recomenda-se metade do tempo de condição do FR-4. Para construções híbridas com FR-4, aconselha-se um processo combinado (meio período de plasma + permanganato sem inchamento).

Precauções ENIG: Se estiver usando ENIG (como este produto), é necessário assar a 150°C por 5 horas ou armazenar em temperatura ambiente por 1 semana antes do revestimento de níquel para evitar defeitos de revestimento.

Laminação: Taxa de aquecimento: 2,0-4,0°C/min. Pressão: 3,0-4,0 MPa. A temperatura do produto deve exceder 185°C durante 75 minutos. Parada do vácuo a 90-130°C (30 minutos do início).

Tipos de impedância

O controle de impedância é a prática de combinar a impedância característica de uma linha de transmissão com as impedâncias da fonte e da carga para minimizar as reflexões do sinal. Neste produto, cinco pares diferenciais são controlados a 100Ω ±10%. Vamos examinar os principais tipos de impedância e como eles se aplicam.

Impedância de terminação única

Um único condutor referenciado a um plano de terra (normalmente em uma camada adjacente). Valores comuns: 50Ω ou 75Ω. Usado para sinais individuais como relógios, caminhos de RF ou linhas de dados de terminação única.

Impedância Diferencial

Este é o tipo usado no produto atual. Dois traços combinados transportando sinais iguais e opostos. A impedância diferencial é a impedância entre os dois traços. O valor padrão para pares diferenciais de alta velocidade (USB, PCIe, Ethernet, LVDS) é 100Ω.

Por que diferencial de 100Ω?Este valor equilibra o consumo de energia, imunidade a ruído e compatibilidade com designs de transceptores padrão.

Impedância Coplanar

Os traços são referenciados a planos de solo na mesma camada (por meio de derramamentos de solo adjacentes), além de um plano de referência abaixo. Isso proporciona melhor isolamento e controle mais rígido, frequentemente usado em projetos de RF ou quando o espaçamento camada a camada é inconsistente.

Microstrip vs. Stripline

Estruturas de impedância neste produto

Na planilha de cálculo de impedância podemos identificar duas estruturas distintas:

1. Microstrip revestido com borda acoplada 1B (Impedância 1 e 2 – L1 e L14)

2. Stripline de deslocamento acoplado à borda 1B1A (Impedância 3, 4, 5 - L5, L10, L12)

Por que cinco pontos de controle de impedância?

Os cinco pares diferenciais controlados (L1, L14, L5, L10, L12) refletem a complexidade do roteamento de alta velocidade:

L1 e L14 (camadas externas): Provável para sinais que devem entrar/sair da placa sem vias, ou para pontos de teste.

L5, L10, L12 (camadas internas): Estruturas stripline para traços longos e de alta velocidade que exigem proteção EMI máxima e impedância consistente em distâncias mais longas.

A altura dielétrica de cada camada (H1/H2) e Dk (Er1/Er2) diferem devido ao empilhamento, exigindo ajustes independentes de largura do traço (W) e espaçamento (S) - exatamente como mostrado nas colunas "Ajustado".

Recursos adicionais de confiabilidade

Os principais requisitos incluem:

Testes 100% elétricos para continuidade e isolamento

Requisitos de anel anular mais apertados (mínimo 50% da almofada)

Qualidade mais rigorosa da parede do furo (sem vazios, sem rachaduras após estresse térmico)

Preenchimento completo de furos chapeados (sem vazios em cobre)

Vias 0,2 mm: Resina Plugada + Alisamento Galvanizado

Vias pequenas (0,2 mm de diâmetro) são padrão para projetos de alta densidade.

No entanto, as vias abertas podem causar problemas:

Absorção de solda durante a montagem

Fluxo preso causando liberação de gases

Superfície irregular para colocação de componentes

A obstrução de resina preenche completamente a via com uma resina epóxi não condutora. Alisamento galvanizado (revestimento de tampa) e, em seguida, placas de cobre sobre a via conectada, criando uma superfície plana e plana.

Isso permite:

Design via-in-pad (vias colocadas diretamente sob os pads BGA)

Confiabilidade aprimorada (sem vazios, sem contaminantes presos)

Melhor dissipação de calor (tampa de cobre sólido)

Conclusão

Este PCB M6 de 14 camadas representa o que há de mais moderno em design digital de alta velocidade. Ao combinar o laminado M6 de baixa perda (R-5775/R-5670) com controle de impedância diferencial de 5 pontos, confiabilidade de classe IPC-3 e processamento avançado (plugging de resina + suavização galvanizada), a placa é construída especificamente para aplicações que exigem integridade de sinal a mais de 25 Gbps.

O uso de estruturas microstrip (L1, L14) e offset stripline (L5, L10, L12) demonstra uma compreensão sofisticada do controle de impedância em diferentes tipos de camadas. Para engenheiros que especificam placas semelhantes, a atenção ao armazenamento de material, parâmetros de perfuração, ciclos de desmear e pré-cozimento ENIG (conforme detalhado na Diretriz do Processo M6) é essencial para alcançar o sucesso na primeira passagem.
