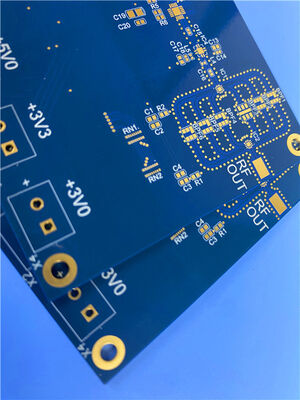

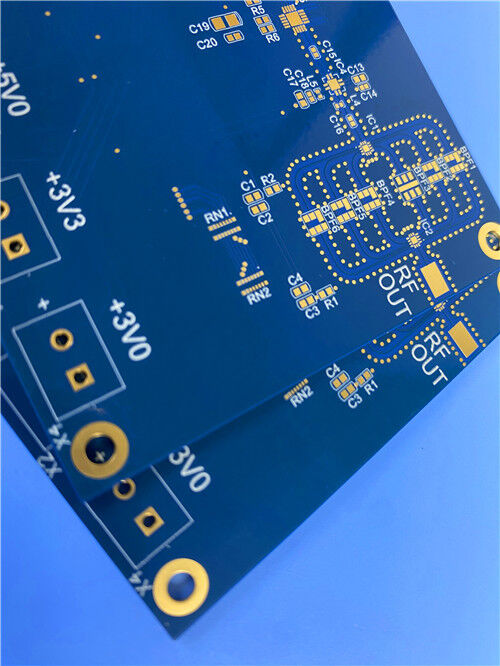

PCB Híbrida RO3003+370HR de 6 Camadas com Vias Cegas (Camadas 1–2) e preenchidas com pasta de cobre condutiva (0,15 mm)

Descrição de produto



Este artigo apresenta uma estratégia de projeto detalhada para uma PCB híbrida de 6 camadas que combina o desempenho superior de alta frequência deRogers RO3003™com a excelente confiabilidade térmica e economia de Isola 370HRFR-4. Essa construção híbrida é ideal para aplicações exigentes de RF/microondas que exigem impedância controlada, vias cegas e gerenciamento térmico confiável em um formato compacto.



Ao integrar RO3003 como material de alta frequência e 370HR como camadas de ligação/pré-impregnada, este projeto atinge um equilíbrio ideal entre desempenho elétrico, robustez mecânica e capacidade de fabricação para módulos de RF de pequeno a médio porte.

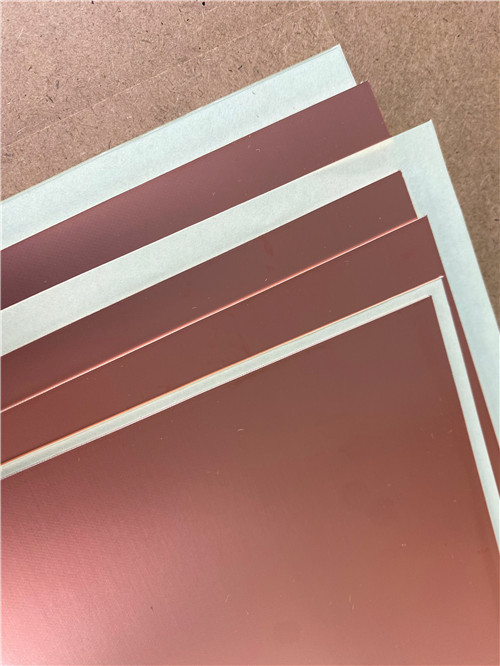

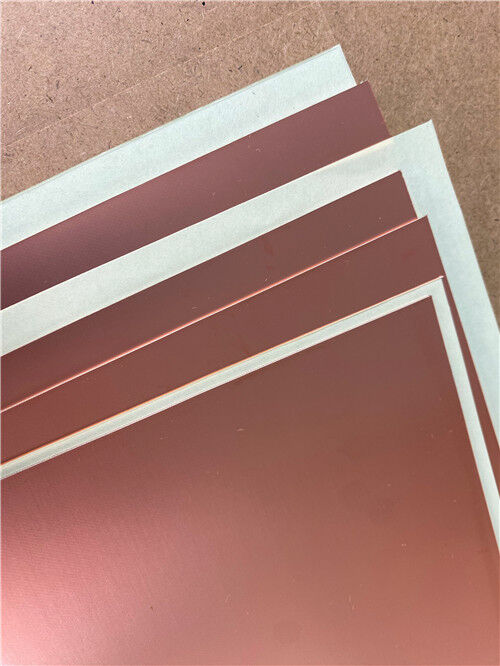

Laminado de alta frequência Rogers RO3003™

RO3003™ é um laminado composto de PTFE preenchido com cerâmica da série RO3000® da Rogers Corporation, projetado para aplicações comerciais de microondas e RF. Este material oferece excepcional estabilidade elétrica e mecânica a preços competitivos.



Principais recursos:

1. Baixa perda dielétrica – pode ser usada em aplicações de até 77 GHz
2. Constante dielétrica estável versus temperatura e frequência – ideal para filtros passa-banda, antenas microstrip e osciladores controlados por tensão
3. Excelentes propriedades mecânicas versus temperatura – construções confiáveis ​​de placas multicamadas e stripline
4. Baixo coeficiente de expansão no plano (combinado com o cobre) – permite montagens de superfície mais confiáveis ​​e excelente estabilidade dimensional
5. Processo de fabricação em volume – preço econômico de laminado



Especificações principais (RO3003):

Propriedade	Valor típico	Unidade	Condição de teste
Constante dielétrica (Dk)	3,00±0,04	-	10 GHz/23 °C
Fator de Dissipação (Df)	0,001	-	10 GHz/23 °C
TCDk	-3	ppm/°C	-50 a 150°C/10 GHz
CTE – Eixo X	17	ppm/°C	-55 a 288°C
CTE – Eixo Y	16	ppm/°C	-55 a 288°C
CTE – Eixo Z	25	ppm/°C	-55 a 288°C
Condutividade Térmica	0,5	C/(m·K)	50°C
Absorção de umidade	0,04	%	D48/50
Densidade	2.1	g/cm³	23ºC
Inflamabilidade	V-0	-	UL 94
Compatível com processo sem chumbo	Sim	-	-





Isola 370HR de alto desempenho FR-4

370HR é um sistema FR-4 de temperatura de transição vítrea (Tg) de 180°C de alto desempenho projetado para aplicações de placa de fiação impressa (PWB) multicamadas onde são necessários desempenho térmico e confiabilidade máximos. Os produtos laminados e pré-impregnados 370HR são fabricados com uma resina epóxi multifuncional exclusiva de alto desempenho, reforçada com tecido de vidro de grau elétrico (vidro E).



Principais recursos:

1. Alto Desempenho Térmico: Tg 180°C (DSC); Td 340°C (TGA @ 5% de perda em peso)
2. Baixo CTE para confiabilidade: T260: 60 minutos; T288: 30 minutos
3. Compatível com RoHS
4. Bloqueio UV e Fluorescência AOI – compatibilidade máxima com sistemas de Inspeção Óptica Automatizada (AOI)
5. Resistente a CAF
6. Processamento Superior – mais próximo do processamento convencional do FR-4
7. Comprovadamente o melhor da categoria para projetos de laminação sequencial





Especificações principais (370HR):

Propriedade	Valor típico	Unidade	Método de teste
Temperatura de transição vítrea (Tg)	180	°C	IPC-TM-650 (DSC)
Temperatura de decomposição (Td)	340	°C	ASTM D3850
T260	60	Minutos	ASTM D3850
T288	30	Minutos	ASTM D3850
CTE – Eixo Z (Pré-Tg)	45	ppm/°C	-
CTE – Eixos X,Y (Pré-Tg)	13/14	ppm/°C	-
Expansão do eixo Z (50–260°C)	2.8	%	-
Condutividade Térmica	0,4	S/m·K	-
Dk @ 1 GHz	4.17	-	IPC-TM-650 2.5.5.9
Df @ 1 GHz	0,0161	-	IPC-TM-650 2.5.5.9
Absorção de umidade	0,15	%	-
Inflamabilidade	V-0	Avaliação	UL 94





Estratégia de Design: Vantagens de Desempenho do Stackup Híbrido



Argumento 1: Equilibrando desempenho e custo de RF

O RO3003 oferece uma constante dielétrica baixa (Dk 3,00) e um fator de dissipação ultrabaixo (Df 0,0010 a 10 GHz), tornando-o ideal para transmissão de sinais de RF e micro-ondas, ao mesmo tempo que minimiza a perda de inserção de alta frequência. A fina camada dielétrica de 5mil permite o controle preciso da impedância diferencial e de terminação única.



370HR é um pré-impregnado resistente ao calor e de alta Tg que oferece excelente resistência à delaminação e suporta vários ciclos de refluxo SMT. Isto aborda a fraca estabilidade térmica e os elevados custos associados às placas feitas inteiramente de materiais à base de cerâmica.



Lógica de Construção Híbrida:



Camadas de sinal RF:Use RO3003 para camadas críticas de sinal de alta frequência (L1, L3, L6) para manter baixa perda e Dk estável.



Camadas de ligação:Use pré-impregnado 370HR para unir os núcleos RO3003, fornecendo conexão mecânica confiável e estabilidade térmica.



Camadas internas:Use 370HR para planos de energia/terra e roteamento de sinal digital, aproveitando sua economia e compatibilidade de processo FR-4.



Consideração de custo:Os empilhamentos híbridos colocam Rogers nas camadas de sinal de RF e FR-4 nas camadas digitais/de energia, reduzindo o custo em 40–60% em comparação com a construção totalmente Rogers, mantendo o desempenho de RF. A camada de ligação (pré-impregnado 370HR) deve ser selecionada para Dk e temperatura de processamento compatíveis.





Argumento 2: Controle de processo para PCBs híbridos de 6 camadas com 0,82 mm de espessura



Controle de Espessura

O controle preciso da espessura total da placa (0,82 mm) é obtido através da combinação específica de dielétrico cerâmico 5mil e pré-impregnado 370HR (PP) 5mil, aderindo a rígidos padrões de tolerância de espessura.



Projeto de empilhamento:



Nota: As espessuras exatas do pré-impregnado são otimizadas para atingir a espessura final desejada de 0,82 mm.



Gerenciamento de incompatibilidade de CTE

Dada a diferença no Coeficiente de Expansão Térmica (CTE) entre RO3003 e 370HR, são empregados perfis especializados de aquecimento de laminação de vários estágios e estratégias de processo anti-delaminação.



Comparação CTE:



RO3003: X/Y = 17/16 ppm/°C, Z = 25 ppm/°C



370HR: X/Y = 13/14 ppm/°C (Pré-Tg), Z = 45 ppm/°C (Pré-Tg)



A incompatibilidade CTE do eixo Z é significativa (RO3003: 25 ppm/°C vs. 370HR: 45 ppm/°C). Para gerenciar isso, o processo de laminação deve usar:



Taxas de rampa lentas na região crítica de Tg (150–200°C)



Tempo de permanência prolongado na temperatura máxima para permitir o relaxamento do estresse



Resfriamento controlado para evitar empenamento





Resolvendo defeitos de placas finas de 6 camadas

Os defeitos potenciais em placas finas de 6 camadas incluem desalinhamento e empenamento da laminação. A análise da causa raiz e as medidas corretivas incluem:

Defeito	Causa raiz	Medida Corretiva
Desalinhamento de laminação	Pressão desigual, incompatibilidade de CTE	Pinos de ferramentas de precisão, ciclo de prensa otimizado
Deformação	Empilhamento assimétrico, incompatibilidade de CTE	Construção simétrica, distribuição equilibrada de cobre
Delaminação	Fluxo de pré-impregnado insuficiente, contaminação	Seleção adequada de pré-impregnado, ambiente controlado
Via rachadura de barril	Incompatibilidade de CTE no eixo Z	Vias preenchidas com resina, parâmetros de perfuração otimizados





Vias cegas (camadas 1–2)

As vias cegas (L1 – L2) reduzem os efeitos de stub e melhoram o desempenho de alta frequência, eliminando comprimentos de via desnecessários.



Isso é fundamental para manter a integridade do sinal em projetos com alta contagem de camadas.



Implementação: É necessária laminação sequencial. A primeira etapa de laminação une L1 – L2 (núcleo RO3003), seguida pela segunda etapa de laminação para unir as camadas restantes.





Vias de pasta de cobre condutora (0,15 mm)

As vias de 0,15 mm são conectadas com pasta de cobre condutora. Esta tecnologia envolve o preenchimento dos furos passantes com uma pasta contendo partículas de Cu e um componente de resina curável.



Vantagens das Vias de Pasta Condutiva:

1. Diâmetro de via menor: permite vias tão pequenas quanto 0,15 mm, aumentando a densidade de roteamento
2. Eliminação do Fanout: As vias podem ser perfuradas diretamente através das placas de contato, reduzindo o comprimento do sinal e o atraso de propagação
3. Econômico: Evita galvanoplastia para enchimento, reduzindo etapas de processamento
4. Interconexão confiável: Partículas de Cu formam contato plano sob compressão, criando conexões de baixa resistência





Considerações de processamento:

1. A pasta via é aplicada para preencher completamente os furos passantes
2. As películas protetoras são removidas para criar saliências
3. A ligação por compressão é realizada a uma temperatura abaixo da temperatura eutética das partículas de solda
4. As partículas de Cu se deformam em contato plano umas com as outras, formando uma unidade unida para conexão elétrica





Detalhes de construção de PCB

Parâmetro	Especificação
Material Base (Camadas de Alta Frequência)	Rogers RO3003 (5 mil)
Material de ligação (pré-impregnado)	Isola 370HR (5 mil)
Número de camadas	6
Tamanho da placa acabada	83 mm × 42 mm (1 peça)
Espessura da placa acabada	0,82mm
Peso de cobre da camada externa	1 onça (35 μm)
Peso de cobre da camada interna	0,5 onças (18 μm)
Acabamento de superfície	ENIG (ouro de imersão em níquel eletroless)
Máscara de solda superior	Azul
Máscara de solda inferior	Azul
Serigrafia superior	Branco
Serigrafia inferior	Branco
Vias Cegas	L1–L2
Através da conexão	Vias de 0,15 mm, pasta de cobre condutora
Teste Elétrico	100% antes do envio
Padrão de qualidade aceito	IPC-Classe-2
Formato da arte	Gerber RS-274-X
Disponibilidade Global	Envio mundial





Resumo de recursos e benefícios

Recurso	Beneficiar
Construção Híbrida RO3003 + 370HR	Otimiza o desempenho de alta frequência e a relação custo-benefício
Design de 6 camadas	Suporta circuitos complexos de RF/microondas com planos de alimentação/terra
Núcleo de 5mil RO3003	Controle preciso de impedância para sinais diferenciais e de 50Ω
Pré-impregnado 370HR (Tg 180°C)	Alta confiabilidade térmica, capacidade de refluxo múltiplo
Vias Cegas (L1–L2)	Reduz efeitos de stub, melhora a integridade do sinal
Vias de pasta de cobre condutora	Permite microvias de 0,15 mm, aumenta a densidade de roteamento
Acabamento de Superfície ENIG	Plano, soldável, ligável por fio e resistente à corrosão
Máscara de Solda Azul / Serigrafia Branca	Proteção abrangente com identificação clara dos componentes
espessura acabada de 0,82 mm	Otimizado para designs de módulos RF compactos
Teste 100% Elétrico	Qualidade e desempenho garantidos
IPC-Classe-2	Atende aos requisitos de qualidade padrão da indústria





Aplicações Típicas

Esta PCB híbrida de 6 camadas é ideal para uma ampla gama de aplicações de alto desempenho:

1. Módulos RF/Microondas: Antenas phased array, redes de formação de feixe e módulos transceptores.
2. Radar Automotivo: módulos de radar de 24 GHz e 77 GHz para ADAS.
3. Infraestrutura 5G/6G: Antenas MIMO massivas e estações base mmWave.
4. Comunicações por satélite: Equipamentos de satélite espaciais e terrestres.
5. Equipamento de teste e medição: Analisadores de redes vetoriais e dispositivos de teste de alta frequência.
6. Módulos RF de pequeno a médio porte: aplicações sensíveis ao custo que exigem desempenho de alta frequência.





Conclusão

Como fornecedor especializado de placas de circuito personalizadas de alta frequência, combinamos o desempenho comprovado deRogers RO3003(baixa perda, Dk estável, excelente estabilidade dimensional) e Isola 370HR (alta Tg, excelente confiabilidade térmica, a melhor laminação sequencial da categoria) com nossos recursos de fabricação de precisão para fornecer soluções de PCB híbridas de classe mundial.



A oferta híbrida de 6 camadas aproveita totalmente o desempenho de baixa perda e alta frequência do RO3003 e a confiabilidade térmica e vantagens de processamento do 370HR, ao mesmo tempo que incorpora recursos avançados comovias cegas (L1 – L2)e condutorpasta de cobrevias (0,15 mm) para garantir integridade e confiabilidade de sinal ideais em um formato compacto de 0,82 mm.



Esteja você desenvolvendo módulos de radar automotivo, antenas phased array ou infraestrutura 5G mmWave, nossa equipe de engenharia está pronta para apoiar seu projeto. Para consultas técnicas, amostras ou pedidos de volume, entre em contato conosco hoje mesmo.
