Descrição de produto

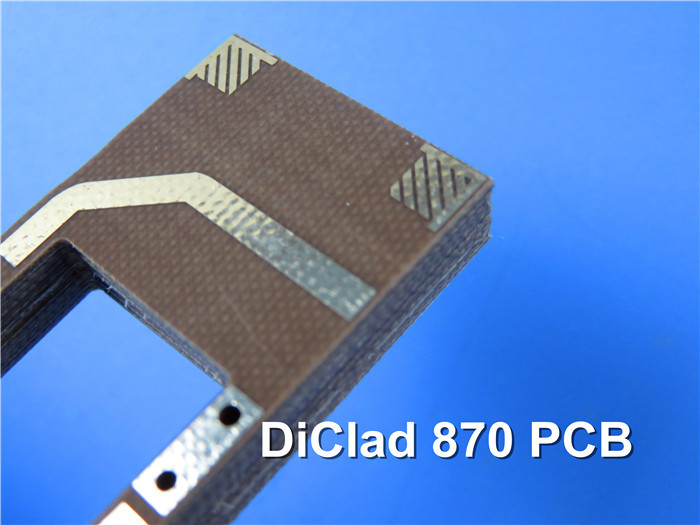

Placa de Circuito Impresso de Micro-ondas DiClad 870 com HASL Dupla Face 31mil 0.8mm Espessa sem Máscara de Solda, sem Serigrafia
(Placas de Circuito Impresso são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)
Descrição Geral
Este é um tipo de placa de circuito impresso de micro-ondas dupla face construída em substratos DiClad 870 de 31mil. É uma placa de circuito impresso simples sem máscara de solda ou serigrafia. O acabamento superficial das pastilhas é protegido por solda de nível de ar quente (HASL), tipo sem chumbo. Possui um tamanho de placa de 30mm x 80mm, com cobre de 1oz.
Todos os testes de circuito aberto/curto e a estrita adesão aos padrões IPC-Class-II são realizados nas placas antes do envio. Elas são embaladas a vácuo com uma caixa pesando 12 kg e um saco contendo 25 placas para envio.
Parâmetros da Placa de Circuito Impresso
| Parâmetro |
Valor |
| Contagem de Camadas |
1-32 |
| Materiais do Substrato |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Poliimida, PET; Núcleo Metálico etc. |
| Tamanho Máximo |
Teste Voador: 900*600mm, Teste de Gabarito 460*380mm, Sem teste 1100*600mm |
| Tolerância do Contorno da Placa |
±0.0059" (0.15mm) |
| Espessura da Placa de Circuito Impresso |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolerância de Espessura (T≥0.8mm) |
±8% |
| Tolerância de Espessura (t＜0.8mm) |
±10% |
| Espessura da Camada de Isolamento |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Trilha Mínima |
0.003" (0.075mm) |
| Espaço Mínimo |
0.003" (0.075mm) |
| Espessura do Cobre Externo |
35µm--350µm (1oz-10oz) |
| Espessura do Cobre Interno |
17µm--350µm (0.5oz - 10oz) |
| Furo de Broca (Mecânico) |
0.0079" - 0.25" (0.2mm--6.35mm) |
| Furo Acabado (Mecânico) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Tolerância de Diâmetro (Mecânico) |
0.00295" (0.075mm) |
| Registro (Mecânico) |
0.00197" (0.05mm) |
| Razão de Aspecto |
12:1 |
| Tipo de Máscara de Solda |
LPI |
| Ponte Mínima de Máscara de Solda |
0.00315" (0.08mm) |
| Folga Mínima de Máscara de Solda |
0.00197" (0.05mm) |
| Diâmetro do Via Plug |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolerância de Controle de Impedância |
±10% |
| Acabamento Superficial |
HASL,HASL LF,ENIG,Estanho por Imersão,Prata por Imersão, OSP, Dedo de Ouro, Galvanizado a ouro puro etc. |
Nossa Capacidade de Placa de Circuito Impresso (2023)
| Parâmetro |
Valor |
| Contagem de Camadas |
1-32 |
| Materiais do Substrato |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Poliimida, PET; Núcleo Metálico etc. |
| Tamanho Máximo |
Teste Voador: 900*600mm, Teste de Gabarito 460*380mm, Sem teste 1100*600mm |
| Tolerância do Contorno da Placa |
±0.0059" (0.15mm) |
| Espessura da Placa de Circuito Impresso |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolerância de Espessura (T≥0.8mm) |
±8% |
| Tolerância de Espessura (t＜0.8mm) |
±10% |
| Espessura da Camada de Isolamento |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Trilha Mínima |
0.003" (0.075mm) |
| Espaço Mínimo |
0.003" (0.075mm) |
| Espessura do Cobre Externo |
35µm--350µm (1oz-10oz) |
| Espessura do Cobre Interno |
17µm--350µm (0.5oz - 10oz) |
| Furo de Broca (Mecânico) |
0.0079" - 0.25" (0.2mm--6.35mm) |
| Furo Acabado (Mecânico) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Tolerância de Diâmetro (Mecânico) |
0.00295" (0.075mm) |
| Registro (Mecânico) |
0.00197" (0.05mm) |
| Razão de Aspecto |
12:1 |
| Tipo de Máscara de Solda |
LPI |
| Ponte Mínima de Máscara de Solda |
0.00315" (0.08mm) |
| Folga Mínima de Máscara de Solda |
0.00197" (0.05mm) |
| Diâmetro do Via Plug |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolerância de Controle de Impedância |
±10% |
| Acabamento Superficial |
HASL,HASL LF,ENIG,Estanho por Imersão,Prata por Imersão, OSP, Dedo de Ouro, Galvanizado a ouro puro etc. |
