F4BTM298PCB de alta frequência 3,0 mmSubstratosTabela de PCB RFCom estanho de imersão

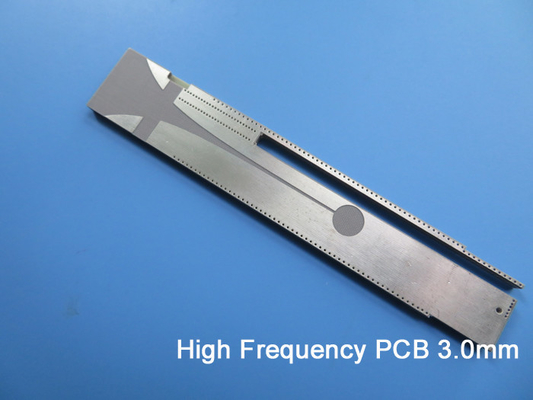

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Descrição geral
Trata-se de um tipo de PCB de alta frequência de dois lados construído em substrato F4BTM298 de 3,0 mm para a aplicação de Patch Antenna.
Especificações básicas
Material de base: F4BTM298
Constante dielétrica: 2,98+/-0.06
Número de camadas: 2 camadas
Tipo: através de furos
Formato: 110 mm x 35 mm = 1 tipo = 1 peça
Revestimento de superfície: estanho de imersão
Peso de cobre: camada exterior 35 μm
Máscara de solda / Lenda: Não / Não
Altura final do PCB: 3,1 mm
Padrão: IPC 6012 Classe 2
Embalagem: 20 peças estão embaladas para envio.
Prazo de execução: 7 dias úteis
Prazo de validade: 6 meses
Aplicações
Multiplexador, Sensores de Detecção Acústica, Radiofrequência, Transceptor RF
![]()
F4BTMLaminados de alta frequência
Os materiais de alta frequência da série F4BTM são feitos de tecido de fibra de vidro, preenchimento nano-cerâmico e resina de politetrafluoroetileno após preparação científica e estricta prensagem de processo.
Esta série de produtos baseia-se na camada dielétrica F4BM e os materiais são adicionados com cerâmica nanoescala de alta dielétrica e baixa perda, obtendo assim uma constante dielétrica mais elevada,melhor resistência ao calor, menor coeficiente de expansão térmica, maior resistência ao isolamento, melhor condutividade térmica, mantendo as características de baixa perda.
A nossa capacidade de PCB (F4BTM)
| Material de PCB: | PTFE / tecido de fibra de vidro / preenchimento nanocerâmico | ||
| Designação (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 2.98±0.06 | 0.0018 | |
| F4BTM300 | 3.0±0.06 | 0.0018 | |
| F4BTM320 | 3.2±0.06 | 0.0020 | |
| F4BTM350 | 3.5±0.07 | 0.0025 | |
| Número de camadas: | PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido | ||
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Espessura dielétrica (ou espessura global) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| Tamanho do PCB: | ≤ 400 mm X 500 mm | ||
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. | ||
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc. | ||
Ficha de dados (F4BTM)
| Parâmetros técnicos do produto | Modelos de produtos e folha de dados | ||||||
| Características do produto | Condições de ensaio | Unidade | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| Constante dielétrica (típica) | 10 GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| Tolerância constante dielétrica | / | / | ± 0.06 | ± 0.06 | ± 0.06 | ± 0.07 | |
| Tangente de perdas (típica) | 10 GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20 GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| Coeficiente de temperatura constante dielétrica | -55 oC a 150 oC | PPM/°C | - 78 | - 75 | - 75 | - 60 | |
| Resistência ao descascamento | 1 OZ F4BTM | N/mm | > 1.6 | > 1.6 | > 1.6 | > 1.6 | |
| 1 OZ F4BTME | N/mm | > 1.4 | > 1.4 | > 1.4 | > 1.4 | ||
| Resistividade de volume | Condição normal | MΩ.cm | ≥ 1 × 10^7 | ≥ 1 × 10^7 | ≥ 1 × 10^7 | ≥ 1 × 10^7 | |
| Resistividade de superfície | Condição normal | MΩ | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | |
| Força elétrica (direção Z) | 5KW,500V/s | KV/mm | > 26 | > 30 | > 32 | > 32 | |
| Voltagem de ruptura (direção XY) | 5KW,500V/s | KV | > 34 | > 35 | > 40 | > 40 | |
| Coeficiente de expansão térmica | Direção XY | -55oC a 288oC | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Direcção Z | -55oC a 288oC | ppm/oC | 78 | 72 | 58 | 51 | |
| Estresse térmico | 260°C, 10s,3 vezes | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | ||
| Absorção de água | 20 ± 2 °C, 24 horas | % | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 | |
| Densidade | Temperatura ambiente | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| Temperatura de funcionamento a longo prazo | Câmara de baixa e alta temperatura | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
| Conductividade térmica | Direcção Z | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | Apenas aplicável ao F4BTME | dBc | ≤ 160 | ≤ 160 | ≤ 160 | ≤ 160 | |
| Inflamabilidade | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| Composição do material | / | / | PTFE, tecido de fibra de vidro, nanocerâmica F4BTM emparelhado com folha de cobre ED, F4BTME emparelhado com folha de cobre tratada reversa (RTF). |
||||
