Descrição de produto

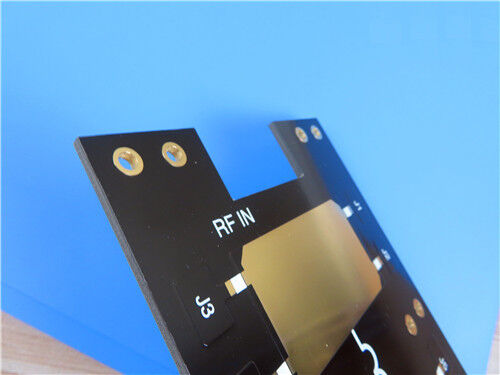

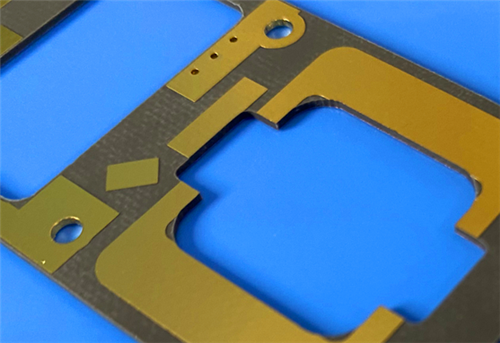

F4BM265 PTFE laminado e PCB multicamadas personalizadas
Resposta rápida
O que é o F4BM265?
É um laminado revestido de cobre de tecido de vidro de PTFE (politetrafluoroetileno) de alto desempenho, com uma constante dielétrica (Dk) de 2,65 e um fator de dissipação ultra baixo (Df) de 0,0013 @ 10 GHz.Fabricado pela fábrica de materiais isolantes de Taizhou Wangling, serve como um substituto drop-in eficiente em termos de custos para substratos de PTFE importados em aplicações de RF/microondas.
Que PCBs podem ser construídos com isso?
Oferecemos uma solução completa de PCB multicamadas de 4 camadas baseada em F4BM265, com uma espessura total de 4,14 mm, cobre acabado de 35 μm, acabamento de superfície ENIG, máscara de solda azul, vias cegas, controle de impedância,e confiabilidade IPC Classe 3 ideal para radar de matriz de fases, comunicações por satélite e sistemas de RF de alta potência.
Principais conclusões
| Para Designers |
Para profissionais de aquisição |
| ✅ Dk 2,65 ± 0,05 para controlo de impedância constante |
✅ UL94 V-0, compatível com RoHS |
| ✅ Df 0,0013 @ 10 GHz (perda ultra-baixa) |
✅ Disponível em tamanhos de painel padrão e personalizados |
| ✅ Duas variantes de cobre: ED (general) e RTF (optimizado para PIM) |
✅ Eficiente em termos de custos em comparação com os laminados de PTFE importados |
| ✅ Suporta vias cegas e controle de impedância |
✅ Capacidade de produção em grande volume |
| ✅ Faixa de operação: -55°C a +260°C |
✅ Opções de apoio metálico (Al/Cu) para gestão térmica |
| ✅ Classe IPC 3 para aplicações de alta fiabilidade |
✅ Serviço completo de fabricação de PCB |
1. Visão geral do material
O F4BM265 faz parte da série F4BM mais ampla de laminados de tecido de vidro PTFE, desenvolvidos através de uma formulação científica de tecido de vidro, resina PTFE,e película de PTFE sob um rigoroso processo de moldagem por compressãoEm comparação com a série F4B padrão, a série F4BM oferece:
Dimensão mais larga de DK (2.17 ~ 3.0, personalizável)
Menor perda dielétrica em frequências de microondas
Maior resistência ao isolamento
Estabilidade dimensional melhorada através de um controlo preciso da relação PTFE/vidro
Estabilidade à temperatura superior (TCDk: -100 ppm/°C)
2. F4BM versus F4BME ️ Qual folha de cobre você precisa?
| Características |
F4BM |
F4BME |
| Tipo de folha de cobre |
ED (Electrodeposited) |
RTF de tratamento reverso |
| Desempenho do PIM |
Não especificado |
≤ -159 dBc |
| Precisão do circuito |
Padrão |
Mais preciso. |
| Perda de condutor |
Padrão |
Baixo |
| Melhor Aplicação |
Radiofrequências gerais/microondas |
Estações de base, satélites, sistemas de baixo PIM |
| Espessura Cu disponível |
0.5, 1.0, 1.5, 2,0 oz |
0.5, 1,0 oz |
Resumo: Escolha o F4BM para projetos de RF de uso geral econômicos. Escolha o F4BME quando o desempenho do PIM, a gravação de precisão e a perda mínima de condutor são críticos.
3F4BM265 Ficha de dados técnicos
| Imóveis |
Condição de ensaio |
Unidade |
Valor F4BM265 |
| Constante dielétrica (Dk) |
10 GHz |
- Não. |
20,65 ± 0.05 |
| Fator de dissipação (Df) |
10 GHz |
- Não. |
0.0013 |
| |
20 GHz |
- Não. |
0.0019 |
| TCDk (coeficiente temporal de Dk) |
-55°C ~ +150°C |
ppm/°C |
- 100 |
| Resistência ao descascamento (1 oz ED) |
- Não. |
N/mm |
> 18 |
| 1 oz RTF / F4BME) |
- Não. |
N/mm |
> 16 |
| Resistividade de volume |
Normal. |
MΩ·cm |
≥ 6×106 |
| Resistividade de superfície |
Normal. |
MΩ |
≥ 1 × 106 |
| Resistência dielétrica (Z) |
5 kW, 500 V/s |
kV |
> 25 |
| Voltagem de ruptura (X/Y) |
5 kW, 500 V/s |
kV |
> 34 |
| CTE (X/Y) |
-55°C ~ 288°C |
ppm/°C |
14 ¢17 |
| CTE (Z) |
-55°C ~ 288°C |
ppm/°C |
142 |
| Estresse térmico |
260°C, 10s, 3 ciclos |
- Não. |
Sem delaminação |
| Absorção de água |
20±2°C, 24 horas |
% |
≤ 0.08 |
| Densidade |
NT1 produção |
g/cm3 |
2.25 |
| Temporário operacional. |
Contínuo |
°C |
-55 ~ +260 |
| Conductividade térmica (Z) |
- Não. |
W/(m·K) |
0.36 |
| PIM (apenas F4BME) |
- Não. |
dBc |
≤ -159 |
| Inflamabilidade |
UL94 |
Classificação |
V-0 |
| Composição |
- Não. |
- Não. |
PTFE + tecido de vidro |
4Configurações disponíveis
Opções de folha de cobre
| Tipo de folha |
Espessuras disponíveis |
| ED Cobre (F4BM) |
0.5 oz (0,018 mm), 1 oz (0,035 mm), 1,5 oz (0,05 mm), 2 oz (0,07 mm) |
| RTF Cobre (F4BME) |
0.5 oz (0,018 mm), 1 oz (0,035 mm) |
Tamanhos dos painéis
| Tamanhos normalizados (mm) |
Tamanhos personalizados disponíveis (mm) |
| 460 × 610 |
300 × 250 |
| 500 × 600 |
350 × 380 |
| 850 × 1200 |
500 × 500 |
| 914 × 1220 |
840 × 840 |
| 1000 × 1200 |
1000 × 1500 |
5. Campos de aplicação
- Equipamentos aeroespaciais, espaciais e de cabina
- Microondas, RF.
- Radar militar.
- Redes de alimentação
- Antenas sensíveis a fases, antenas de matriz de fases
- Comunicações por satélite e muito mais.

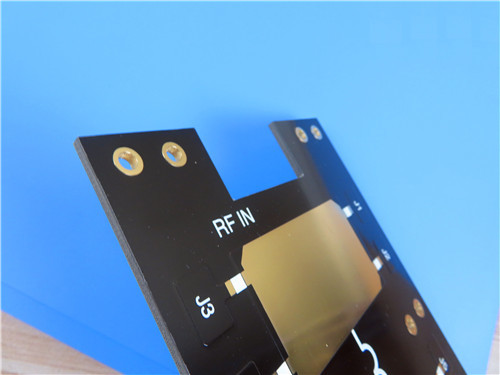

6. PCB multicamadas personalizados especificação completa
Com base no F4BM265, oferecemos uma solução completa de PCB de 4 camadas com as seguintes especificações:
Configuração de empilhamento
Especificações da placa
| Especificações |
Detalhes |
| Tipo de placa |
PCB multicamadas de 4 camadas |
| Material de base |
F4BM265 laminado de PTFE |
| Prepreg |
S1000-2MB |
| Núcleo |
S1000-2M (0,5 mm) |
| Espessura total |
4.14 mm |
| Cobre acabado |
35 μm por camada |
| Dimensões |
245 × 245 mm (1 peça) |
| Máscara de solda |
Azul (ambos lados) |
| Tela de seda |
Branco (ambos lados) |
| Revestimento de superfície |
ENIG (níquel sem eletricidade / ouro de imersão) |
| Cobre para parede de buraco |
25 μm |
| Características especiais |
Vias cegas, controlo de impedância |
| Classe IPC |
Classe 3 (alta fiabilidade) |
Perguntas frequentes
P1: Qual é a diferença entre F4BM e F4BME?
R: Ambos usam o mesmo dielétrico PTFE / vidro, mas diferem em folha de cobre.fornecendo um desempenho PIM superior (≤ -159 dBc)Escolha F4BME para estações base, satélites ou qualquer sistema de baixa sensibilidade PIM.
P2: Posso personalizar a constante dielétrica do material F4BM?
R: Sim, a série F4BM suporta valores DK de 2,17 a 3.0Os valores de DK mais elevados são alcançados aumentando a relação do tecido de vidro, o que também melhora a estabilidade dimensional e diminui a CTE, embora a Df possa aumentar ligeiramente.
Q3: O que significa "espessura total" versus "espessura dielétrica" ao encomendar?
R: Ao fazer um pedido, deve especificar se o seu requisito de espessura é:
Espessura dielétrica ️ espessura da camada PTFE/vidro apenas (excluindo cobre)
Espessura total ️ espessura incluindo as duas camadas de cobre
Por exemplo, uma placa de espessura total de 0,508 mm com 1 oz de cobre em ambos os lados teria uma espessura dielétrica de aproximadamente 0,438 mm.
P4: Pode o F4BM265 suportar vias cegas e enterradas?
R: Sim. O F4BM265 é compatível com processos de perfuração de profundidade controlada e laminação sequencial, tornando-o adequado para desenhos cegos e enterrados.Nosso exemplo de PCB personalizado de 4 camadas inclui vias cegas para capacidade HDI.
Q5: Qual é o tamanho máximo do painel disponível para o F4BM265?
R: Os tamanhos máximos padrão dos painéis são 1000 × 1200 mm. Os tamanhos maiores personalizados podem ser discutidos.o tamanho máximo é limitado a 500 × 610 mm devido a restrições de fabrico.
P6: O F4BM265 é adequado para aplicações de RF de alta potência?
R: Absolutamente. Com uma condutividade térmica de 0,36 W/(m·K) na direcção Z, uma faixa de temperatura operacional de -55°C a +260°C, e ultra-baixa perda dielétrica,F4BM265 se destaca em aplicações de RF de alta potênciaPara uma gestão térmica ainda melhor, considere as variantes com apoio metálico (F4BM265-AL ou F4BM265-CU).
P7: O F4BM265 é compatível com a RoHS e isento de halogênio?
R: O material é compatível com a RoHS e atende aos requisitos de livre de halogênio.
P8: Qual é o tempo de entrega típico para PCBs F4BM265 personalizados?
R: Os prazos variam de acordo com a complexidade e a quantidade. Para placas multicamadas padrão como o projeto de 4 camadas descrito acima, os prazos típicos variam de 10 a 20 dias úteis.Contacte-nos para saber os prazos específicos do projecto.
P9: Pode fornecer PCBs controlados por impedância no F4BM265?
R: Sim. Oferecemos design completo de controle de impedância e suporte de fabricação.e podemos fornecer cupons de teste de impedância com o seu pedido.
P10: Oferece serviços de montagem para estes PCB?
R: Sim, fornecemos serviços de montagem de PCB chave na mão. Por favor, consulte nossa equipe de vendas para opções de montagem, fornecimento de componentes e serviços de teste.
Pronto para começar?
Quer precise de laminado bruto F4BM265, uma variante com apoio metálico, ou um PCB multicamadas totalmente fabricado com vias cegas e controle de impedância, estamos aqui para ajudar.
Contacte-nos hoje para:
Amostragem e ensaio de materiais
Auxílio no projecto de empilhamento personalizado
Citação de PCB e revisão do DFM
Apoio técnico para a sua aplicação específica
