PWB de alta frequência de 4 camadas em 2 núcleos de 32mil 0.813mm RO4003C e de 12mil RO4450F para o acoplador da frequência Ultrahigh

PCB de alta frequência de 4 camadasEm 2 Núcleos de32 mil0.813 mmRO4003C e 12mil RO4450F para acoplador de ultraalta frequência

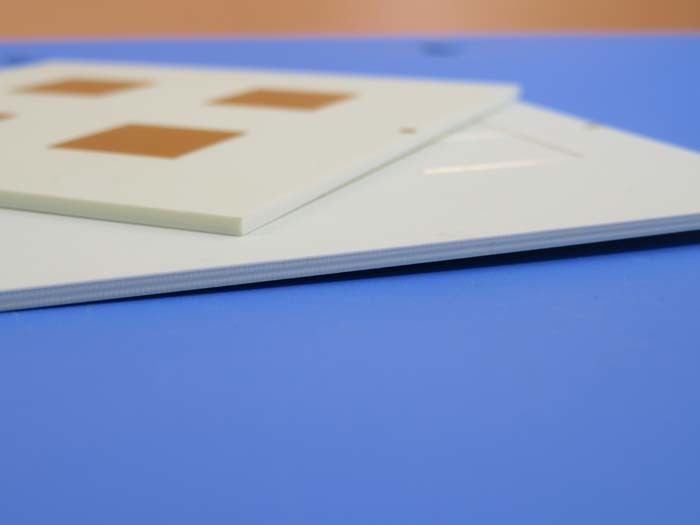

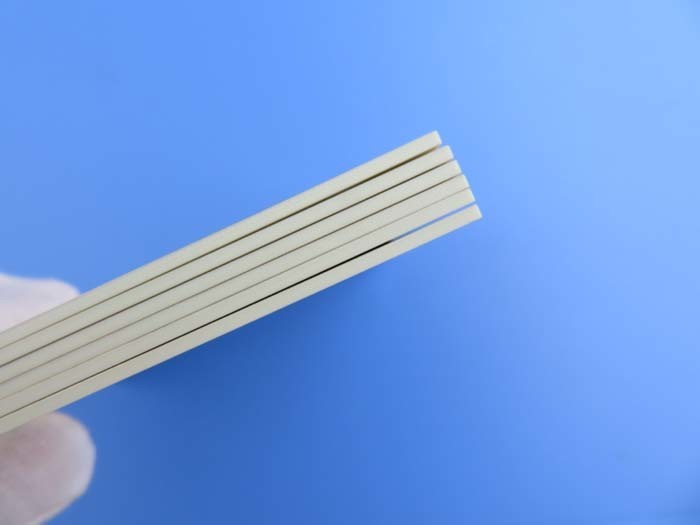

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Olá a todos.
- Bom dia. - Obrigado.

Hoje vamos falar sobre um tipo de PCB de alta frequência de 4 camadas.Núcleos RO4003C de 813 mm (32 mil) com 1 folha de prepreg RO4450F para aplicação de acoplador de ultraalta frequênciaA seguir está a pilha.


Em geral, os PCBs de alta frequência Rogers de camadas múltiplas são fabricados a partir de todos os materiais de alta frequência, incluindo adesivo pré-prégado.203 mm) a 60 mil (1.524 mm).


RO4003C Espessura

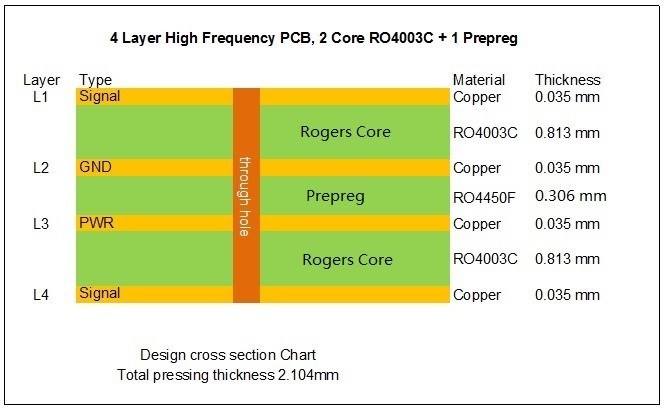

Então é muito interessante que a empilha de 4 camadas pode ser feita de muitas maneiras diferentes.


As especificações do quadro são as seguintes:
Material de base: RO4003C 32mil + RO4450F 12mil PP
Número de camadas: 4 camadas
Tipo: buracos de castelhagem (meio buracos) na borda
Formato: 113 mm x 80 mm = 1 tipo = 4 peças
Revestimento de superfície: ouro de imersão
Peso de cobre: camada exterior 35 μm/camada interna 35 μm
Máscara de solda / Lenda: não / não
Altura final do PCB: 2,1 mm
Padrão: IPC 6012 Classe 2
Embalagem: 20 painéis estão embalados para envio.
Prazo de execução: 10 dias úteis
Prazo de validade: 6 meses


Gostas do f...As características e os benefícios
1) Excelente desempenho de alta frequência devido à baixa tolerância e perda dielétrica;
2) Inspecção AOI;
3) Atender às suas necessidades de PCB, desde o protótipo até à produção em massa;
4) Capacidade mensal de 30000 metros quadrados;
5) 8000 tipos de PCB por mês;
6) Mais de 16 anos de experiência em PCB;


Aplicação
Antenna GPS, amplificador WiFi, amplificador de potência, transceptor de RF, antena de TV, conversor de aquisição de dados de radar, Espectro de difusão, Attenuador


Apêndice: Propriedades do RO4003C
