PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar

PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar

  • PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar
  • PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar
PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-0064-V4.2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD80~90
Detalhes da embalagem: Vácuo
Tempo de entrega: 7-8 dias de trabalho
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Número de camadas: 4 Cola Epoxy de vidro: RO4350B, RO4450B misturou com o FR-4 TG>135
Altura final do PWB: 0.8mm ±0.1 Folha final externo: 1,5 onças
Folha final interna: 0,5 onças Revestimento de superfície: Ouro da imersão (níquel 17,7%) 2µ” sobre 100µ”
Cor da máscara da solda: N/A Cor da legenda componente: N/A
Teste: Expedição prévia do teste elétrico de 100%

PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,

PCBs de alta frequência Multilayer é feito de todo o material de alta frequência inclusivo do esparadrapo do prepreg. Por exemplo, 4 um PWB da camada RO4350B é um composto de 2 núcleos de carcaças de RO4350B. Como é sabido a tudo, há 8 núcleos na família de RO4350B, isto é 4mil (0.101mm) a 60mil (1.524mm).


RO4350B:
4mil 0.101mm
6.6mil 0.168mm
10mil 0.254mm
13.3mil 0.338mm
16.6mil 0.422mm
20mil 0.508mm
30mil 0.762mm
60mil 1.524mm

Assim é muito interessante que a pilha-acima de 4 camadas pode ser feita em muitas maneiras diferentes.

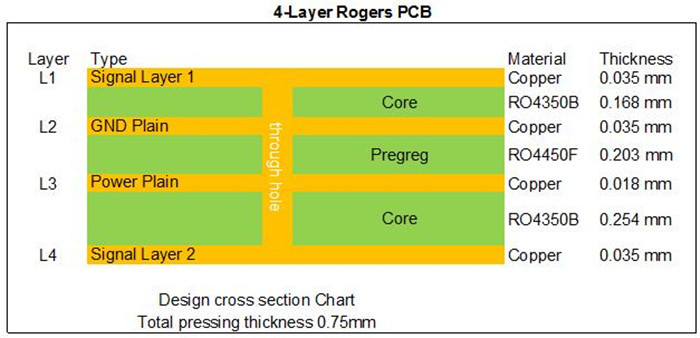

Hoje nós falamos somos 4 um PWB da alta frequência da camada RO4350B construído na carcaça de 6.6mil e de 10mil RO4350B para a aplicação do sistema do radar. Esta placa do RF tem uma espessura de 0.82mm com uma trilha 4mil e uma diferença 5mil mínimas. Este é um PWB multilayer de alta frequência puro com o RO4450B como o prepreg dielétrico. Outras especificações são silkscreen branco sobre a máscara verde da solda, ouro da imersão chapeado em almofadas. A placa inteira é fornecida 1 acima pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 painéis são embalados para a expedição. Está aqui o detalhe de pilha-acima:

PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar 0

Características e benefícios
1) Desempenho de alta frequência excelente devido à baixas tolerância e perda dielétricas;
2) Resistência da boa alta temperatura e da baixa temperatura (- 192℃-260℃);
3) Taxa elegível dos produtos de primeira produção: >95%
4) Entrega no tempo: >98%
5) Taxa da queixa do cliente: <1>

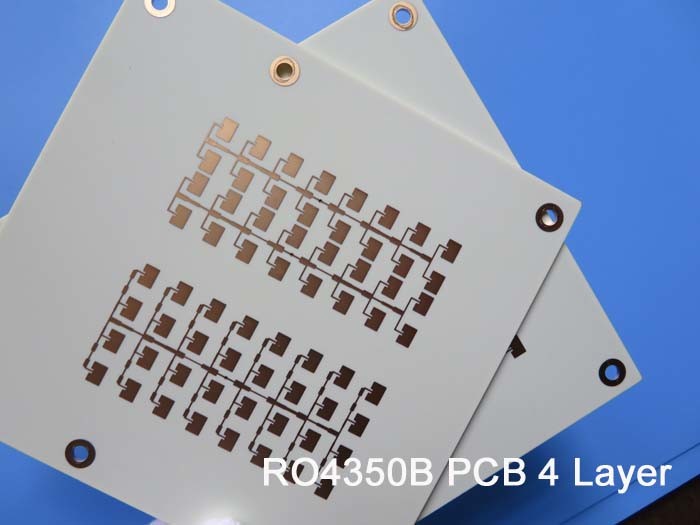

PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar 1


Aplicações
Osciloscópio modular, Vario-acoplador, impulsionador Torre-montado, amplificador de potência
Divisor, sensores acústicos da detecção, interruptores do RF, amplificador do tronco

Folha do parâmetro e de dados


TAMANHO DO PWB 85 x 100mm=1PCS
TIPO DA PLACA PWB Multilayer
Número de camadas 4 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo Não
STACKUP DA CAMADA Cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
RO4350B dielétrico 0.168mm (6,6 mil.)
Cobre ------- 35um (1oz)
  RO4350F dielétrico 0.203mm (8 mil.)
  Cobre ------ 35um (1oz)
  RO4450B dielétrico 0.254mm (10 mil.)
  Cobre ------35um (1oz) + camada inferior da placa
TECNOLOGIA
Traço e espaço mínimos: mil. 4 mil./5
Furos mínimos/máximos: 0,25 milímetros/2,0 milímetros
Número de furos diferentes: 5
Número de furos de broca: 175
Número de entalhes moídos: 0
Número de entalhes internos: 3
Controle da impedância: não
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: RO4350B Tg280℃, er<3>
Folha final externo: 1,5 onças
Folha final interna: 1 onça
Altura final do PWB: 0,82 milímetros ±0.1mm
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão
Solde a máscara para aplicar-se a: N/A
Cor da máscara da solda: N/A
Tipo da máscara da solda: N/A
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente N/A
Cor da legenda componente N/A
Fabricante Name ou logotipo: N/A
ATRAVÉS DE Chapeado através do furo (PTH), tamanho mínimo 0.25mm.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.


PWB de alta frequência de 4 camadas em 6,6 mil. RO4350B e em 10 mil. RO4350B para o sistema do radar 2
