Número de camadas: | 4 | Cola Epoxy de vidro: | RO4350B Tg280℃, er<3.48, Rogers Corp |
---|---|---|---|
Folha final: | 1.0 | Altura final do PWB: | 0,8 milímetros ±10% |
Revestimento de superfície: | Ouro da imersão | Cor da máscara da solda: | Verde |
Cor da legenda componente: | Branco | Teste: | Expedição prévia do teste elétrico de 100% |

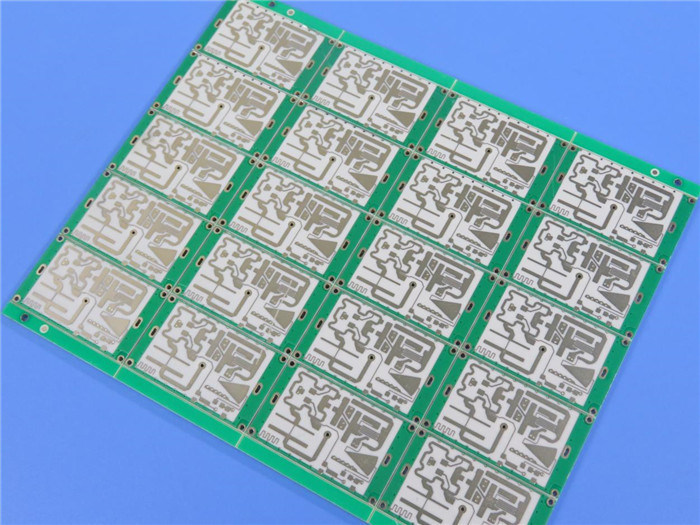

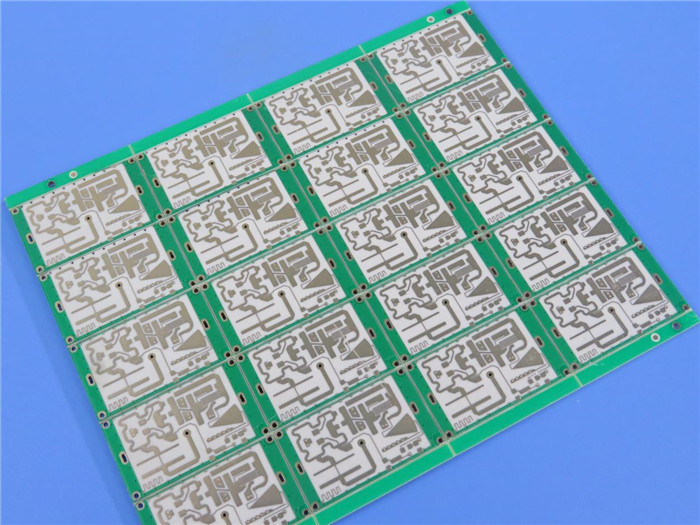

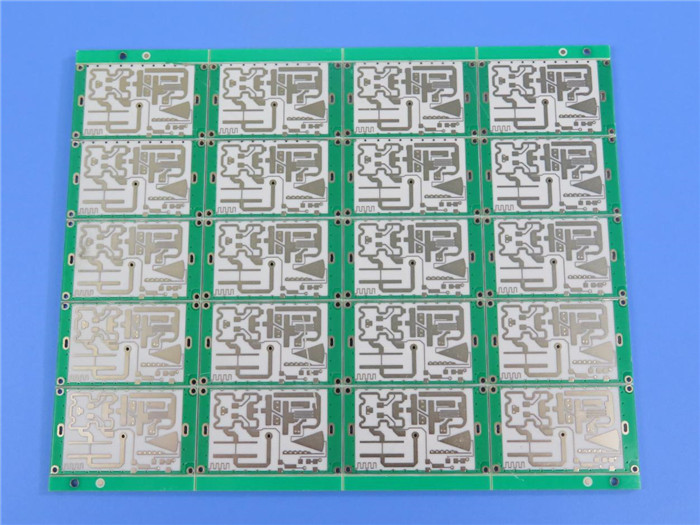

PWB de alta frequência de 4 camadas construído no núcleo 2 de 10mil RO4350B com ouro da imersão para o sistema sem fio da antena
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Olá! todos,
Este é 4 um PWB da alta frequência da camada RO4350B construiu em 2 núcleos 10mil, ligados por 1 folha de RO4450Fprepreg. Conforme a exigência da transmissão do sinal, o prepreg pode ser 1 folha (4mil), 2 folhas e 3 folhas. Esta placa é para a aplicação do sistema sem fio da antena. Tem 0,80 milímetros grosso, legenda branca sobre a máscara verde da solda coberta em ambos os lados e o ouro da imersão está em almofadas. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.

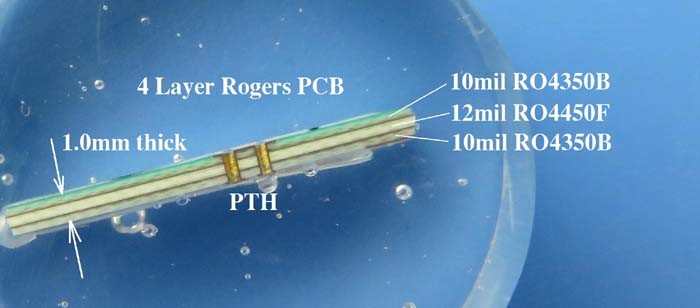

De acordo com aplicações reais, o prepreg pode ser escolhido como mais dobras, por exemplo, seguir a micro-seção mostra umas 3 dobras de RO4450F.
Folha do parâmetro e de dados
TAMANHO DO PWB | 120 x 120mm=1PCS |
TIPO DA PLACA | PWB Multilayer |
Número de camadas | 4 camadas |
Componentes de superfície da montagem | SIM |
Através dos componentes do furo | SIM |

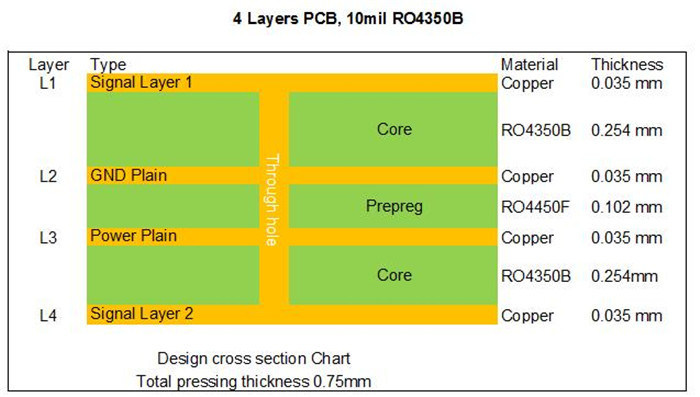

STACKUP DA CAMADA | cobre ------- 1 onça) +plate camada SUPERIOR de 35um ( |
RO4350B 0.254mm | |
cobre ------- (1oz) camada 35um meados de 1 | |
RO4450F 0.1016mm | |
cobre ------- (1oz) camada 35um meados de 2 | |
RO4350B 0.254mm | |
cobre ------- camada do BOT de 35um (1 onça) +plate | |
TECNOLOGIA | |
Traço e espaço mínimos: | mil. 5,5 mil./6 |
Furos mínimos/máximos: | 0,38 milímetros/3,72 milímetros |
Número de furos diferentes: | 8 |
Número de furos de broca: | 489 |
Número de entalhes moídos: | 0 |
Número de entalhes internos: | 4 |
Controle da impedância: | não |
Número de dedo do ouro: | 0 |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | RO4350B Tg280℃, er<3> |
Folha final externo: | 1,5 onças |
Folha final interna: | 1 onça |
Altura final do PWB: | 0,8 milímetros ±10% |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Ouro da imersão |
Solde a máscara para aplicar-se a: | SUPERIOR, mínimo 12micron |
Cor da máscara da solda: | Verde, PSR-2000GT600D, Taiyo Supplied. |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Roteamento |
MARCAÇÃO | |
Lado da legenda componente | PARTE SUPERIOR |
Cor da legenda componente | Branco, IJR-4000 MW300, tipo de Taiyo |
Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE | Chapeado através do furo (PTH), tamanho mínimo 0.42mm. |
AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" |
Chapeamento da placa: | 0,0029" |
Tolerância da broca: | 0,002" |
TESTE | Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Características e benefícios
1) Desempenho de alta frequência excelente de RO4350B;
2) Baixas tolerância e perda dielétricas;
3) ISO9000, ISO14001, IAFT16949 certificou a fábrica;
4) capacidade quadrada do mês do medidor 30000;
5) 8000 tipos de PWB pelo mês;
Aplicações
Divisor HDMI, 3G router, módulo de Bluetooth, amplificador de WiFi, Dongle de Bluetooth USB, amplificador de baixo nível de ruído, filtro de interferência, impulsionador Torre-montado, Multi-acoplador
