Descrição de produto
TP440 PPO/Laminado Cerâmico Termoplástico de Alta Frequência e Solução de PCB de 2 camadas personalizada

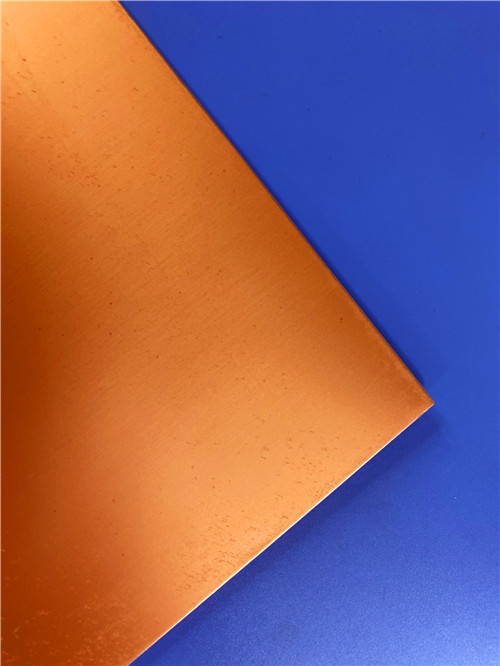

1Introdução ao TP440
TP440é um laminado termoplástico de alta frequência exclusivo fabricado pela Taizhou Wangling Insulation Material Factory.Resina de óxido de polifenileno (PPO)Este material inovador é produzido através de um processo de fabrico especializado que permite um ajustamento preciso da constante dielétrica variando aResina cerâmica-PPORelação.
Ao contrário de substratos cerâmicos ou materiais PTFE reforçados com fibra de vidro, o TP440 oferece uma combinação excepcional de alto desempenho elétrico, excelente maquinabilidade mecânica,e processamento rentávelEstá disponível em três configurações:
| Variante |
Descrição |
| TP |
Materiais de superfície lisa não revestidos (sem cobre) |
| TP-1 |
De borracha ou de borracha sintética |
| TP-2 |
De borracha ou de borracha sintética |
O TP440 apresenta especificamente uma constante dielétrica de 4,4 ± 0,09 a 10 GHz, tornando-se uma escolha ideal para aplicações que exigem uma constante dielétrica moderada, perdas ultra-baixas,e excelente desempenho a baixa temperatura.
2. Principais especificações técnicas (TP440)
| Imóveis |
Condição de ensaio |
Unidade |
Valor TP440 |
| Constante dielétrica @ 10 GHz |
10 GHz |
- Não. |
4.4 ± 0.09 |
| Tolerância constante dielétrica |
- Não. |
- Não. |
± 2% |
| Fator de dissipação @ 10 GHz |
10 GHz |
- Não. |
0.001 |
| Coeficiente térmico de Dk |
-55°C a +150°C |
ppm/°C |
- 50 |
| Resistência ao descascamento (1 oz, normal) |
1 oz, em estado normal |
N/mm |
> 06 |
| Resistência ao descascamento (1 oz, após aquecimento por umidade) |
1 oz, após aquecimento húmido |
N/mm |
> 04 |
| Resistividade de volume |
Estado normal, 500 V |
MΩ·cm |
> 1 × 109 |
| Resistividade de superfície |
Estado normal, 500 V |
MΩ |
> 1×107 |
| CTE X eixo |
-55°C a +150°C |
ppm/°C |
60 |
| CTE Y eixo |
-55°C a +150°C |
ppm/°C |
60 |
| CTE Z eixo |
-55°C a +150°C |
ppm/°C |
70 |
| Absorção de umidade |
20 ± 2 °C, 24 horas |
% |
≤ 0.01 |
| Densidade |
Temperatura ambiente |
g/cm3 |
1.89 |
| Conductividade térmica |
Direcção Z |
W/(m·K) |
0.44 |
| Temperatura de funcionamento a longo prazo |
- Não. |
°C |
-100 a +150 |
| Composição do material |
- Não. |
- Não. |
PPO + Cerâmica + Folha de cobre ED |
3Características e Benefícios
O TP440 oferece uma combinação única de vantagens para aplicações de alta frequência e especializadas:
| Características |
Descrição |
| Largo intervalo Dk (3°25) |
Constantes dielétricas personalizáveis disponíveis; os valores comuns incluem 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16, 20 |
| Fator de dissipatividade ultra-baixo |
0.0010 @ 10 GHz ️ excelente integridade do sinal |
| Sem reforço de fibra de vidro |
Elimina o efeito de fibra de vidro; minimiza a anisotropia |
| Temperatura de funcionamento ampla |
-100°C a +150°C ‡ desempenho excepcional a baixas temperaturas |
| Resistência à radiação e baixa emissão de gases |
Apto para aplicações espaciais e aeroespaciais |
| Excelente maquinaria |
Pode ser perfurado, virado, moído, cortado, gravado |
| Opções de espessura |
Mínimo 0,5 mm; diferentes espessuras disponíveis e personalizáveis |
| Folha de cobre |
Espessuras normalizadas de folhas de cobre: 0,018 mm e 0,035 mm |
Performance elétrica superior:A ausência de tecido de fibra de vidro elimina efeitos anisotrópicos, proporcionando um desempenho elétrico consistente em todas as direcções.0010 @ 10 GHz) assegura a perda mínima de sinal.
Desempenho excepcional a baixas temperaturas:Com uma temperatura de operação de longo prazo até -100 °C, o TP440 é ideal para aplicações aeroespaciais, de mísseis e criogênicas onde outros materiais podem falhar.
Constantes dielétricas versáteis:A constante dielétrica pode ser selecionada de 3 a 25 de acordo com os requisitos do circuito, oferecendo flexibilidade de projeto incomparável.
Máquinabilidade superior:Ao contrário dos substratos cerâmicos, o TP440 pode ser facilmente mecanizado utilizando métodos padrão (perfuração, torneamento, moagem, cisalhamento, gravação), reduzindo significativamente os custos de fabrico e os prazos de execução.
Adesão de cobre confiável:A adesão entre a folha de cobre e o dielétrico é mais fiável do que os substratos cerâmicos com revestimentos depositados em vácuo, garantindo a fiabilidade a longo prazo.
Baixa absorção de umidade (≤ 0,01%):Estabilidade excepcional em ambientes úmidos entre os mais baixos do sector.
Resistência à radiação e baixa descarga de gases:Adequado para aplicações espaciais e de defesa.
Eficácia em termos de custos:Altas taxas de rendimento e custos de processamento significativamente mais baixos em comparação com os substratos cerâmicos.
Considerações importantes de processamento
O TP440 é um material termoplástico com requisitos de processamento específicos:
| Consideração |
Detalhes |
| Temperatura máxima |
Não adequado para ensaio de choque térmico a 260 °C; não pode ser submetido a solda por ondas |
| Soldagem recomendada |
Soldadura manual com solda a temperatura constante |
| Soldagem por refluxo |
Não é geralmente recomendado; se for tentado, a temperatura máxima não deve exceder 200°C |
| Processamento multicamadas |
Geralmente não recomendado; se necessário, utilizar folhas de ligação a baixa temperatura e avaliar a viabilidade |
| Efeitos da alta temperatura |
Acima de 180 °C, o material pode deformar-se, a folha de cobre pode descascar e o desempenho elétrico pode mudar significativamente |

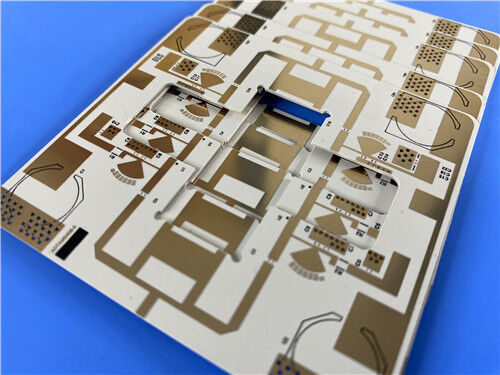

4. Solução de PCB de 2 camadas personalizada no TP440
Aproveitando as propriedades únicas do TP440, oferecemos a seguinte solução de PCB rígido de 2 camadas de engenharia de precisão.e outras aplicações de alta fiabilidade que exijam um desempenho excepcional a baixas temperaturas e uma excelente maquinariabilidade.
Detalhes da construção do PCB
| Parâmetro |
Especificações |
| Material de base |
Wangling TP440 (ED Copper) |
| Número de camadas |
2 |
| Tamanho do quadro acabado |
450,63 mm × 97,01 mm (± 0,15 mm) |
| Espessura do quadro acabado |
1.6 mm |
| Traços mínimos / espaço |
5 / 8 milis |
| Tamanho mínimo do buraco |
0.3 mm (apenas através de um buraco; sem vias cegas) |
| Peso de cobre da camada exterior |
1 oz (35 μm) |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão (ENIG) |
| Top Silkscreen |
Negro |
| Tela de seda inferior |
Nenhum |
| Máscara de solda superior |
Nenhum |
| Máscara de solda inferior |
Nenhum |
| Ensaios elétricos |
100% antes da expedição |
| Padrão de qualidade aceito |
Classe IPC-2 |
| Formato da obra de arte |
Gerber RS-274-X |
| Disponibilidade mundial |
Transporte marítimo mundial |
Destaques de Design e Fabricação
Espessura otimizada:1Núcleo dielétrico de 0,5 mmProporciona uma excelente rigidez mecânica e estabilidade dimensional, ideal para aplicações que exijam um suporte estrutural robusto.
Moderado Dk Design: Com umDk de 4.4± 0.09, este PCB fornece uma solução equilibrada para uma ampla gama de circuitos de RF e microondas que exigem constante dielétrica moderada e baixa perda.
Desempenho com perdas ultra-baixas: o fator de dissipação de 0,0010 a 10 GHz garante perdas mínimas de inserção e excelente integridade do sinal.
Capacidade de características finas: Suporta 5/8 mil trace/espaço e micro-vias de 0,3 mm, permitindo layouts de circuitos densos de alta frequência.
Sem máscara de solda:Superfície de cobre nua com acabamento em ouro por imersãofornece uma integridade de sinal ideal para projetos de alta frequência, minimizando os efeitos parasitários.
Ecrã de seda preto no topo: identificação clara dos componentes para montagem e inspecção.
Revestimento de superfície de ouro por imersão: fornece uma superfície plana, resistente à oxidação e altamente soldável, com excelente capacidade de ligação e confiabilidade.
Excelente fiabilidade da PTH: com20 μm através de revestimento, o PCB oferece uma integridade confiável de revestimento através de buracos.
Desempenho excepcional a baixas temperaturas: a gama de temperaturas de funcionamento do TP440 se estende até-100°C,tornando este PCB ideal para ambientes extremamente frios.
Máquinabilidade superior: a placa pode ser facilmente usinada usando métodos padrão, garantindo uma fabricação precisa e uma produção econômica.
Controlo de qualidade rigoroso: cada quadro passa por100% de ensaio eléctricoe é fabricado paraNormas IPC-Classe 2, garantindo qualidade e desempenho consistentes.
Orientações relativas ao tratamento crítico
Devido à natureza termoplástica do TP440, observe as seguintes orientações de montagem e utilização:
Soldadura: Recomenda-se a soldadura manual com um ferro de temperatura constante.
Soldagem por refluxo: não é geralmente recomendada. Se necessário, a temperatura máxima não deve exceder 200°C.
Ensaios térmicos: não adequados para ensaios de choque térmico a 260 °C.
Temperatura de funcionamento: a utilização a longo prazo é de -100°C a +150°C. O excesso de 180°C pode causar deformações, descascamento de cobre ou alterações no desempenho elétrico.
Processamento multicamadas: geralmente não recomendado; consulte a nossa equipe de engenharia para requisitos específicos.
5Aplicações típicas
Antenas GPS
Eletrônica de Mísseis
Sistemas de fusíveis
Antenas miniaturizadas
Sistemas de navegação Beidou
Equipamento aeroespacial
Sistemas de radar
Instalações de ensaio de alta frequência
6Conclusão
Como um fornecedor especializado de placas de circuito personalizadas de alta frequência, combinamos as propriedades únicas do Wangling TP440PPO/laminado cerâmicocom um desempenho excepcional a baixas temperaturas, excelente maquinabilidade e ultra-baixa perda ¢ com nossas capacidades de fabricação de precisão para fornecer soluções de PCB de classe mundial.2 camadasoferecendo aproveita totalmente a constante dielétrica moderada do TP440 (4.4), perda ultra-baixa (0,0010 @ 10 GHz), excepcionalgama de baixas temperaturas (-100°C a +150°C), e uma maquinabilidade superior, garantindo que as aplicações aeroespaciais, de defesa e GPS mais exigentes alcancem um desempenho e uma confiabilidade ideais.
Quer esteja desenvolvendo antenas GPS, eletrônicos para mísseis, sistemas de fusíveis ou antenas miniaturizadas, nossa equipe de engenheiros está pronta para apoiar seu projeto.
Para consultas técnicas, amostras ou pedidos em volume, entre em contato conosco hoje.
