Descrição de produto
Com o desenvolvimento da tecnologia de comunicação eletrônica, a frequência de comunicação está se tornando cada vez mais alta, e a transmissão de sinais de alta frequência requer o uso de materiais especiais de baixa constante dielétrica (Dk), baixa perda dielétrica (Df), mas caros. Esses materiais incluem cianato e materiais de alta frequência como materiais à base de politetrafluoroetileno/cerâmica (PTFE/Cerâmica), materiais à base de hidrocarbonetos/cerâmica (Hidrocarboneto/Cerâmica). Geralmente, esses materiais são caros.
A redução de custos é um meio importante para os clientes melhorarem a competitividade dos produtos. Portanto, os clientes adotam a estrutura laminada de materiais mistos no projeto da estrutura da PCB, ou seja, a camada de sinal necessária utiliza materiais de alta frequência para atender às necessidades de transmissão de sinal. Outras camadas de linha são feitas de epóxi de fibra de vidro convencional FR-4, que chamamos de placa híbrida.
Material de alta frequência disponível (Núcleo)
RO4350B RO4003C
0,1 mm (4 mil) 0,203 mm (8 mil)
0,168 mm (6,6 mil) 0,3 mm (12 mil)
0,254 mm (10 mil) 0,508 mm (20 mil)
0,338 mm (13,3 mil) 0,813 mm (32 mil)
0,508 mm (20 mil) 1,524 mm (60 mil)
0,762 mm (30 mil)
1,524 mm (60 mil)

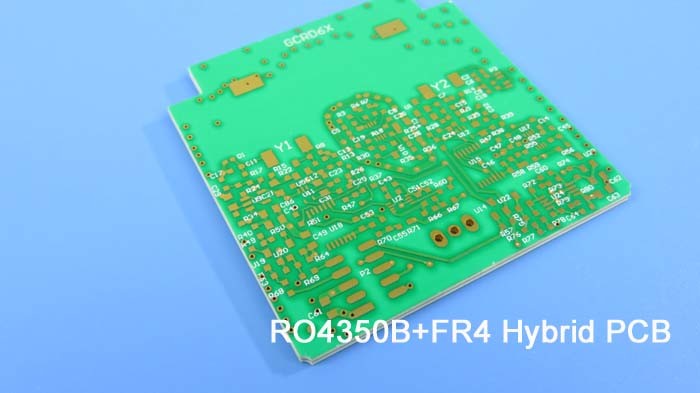

Caso de PCB: PCB Híbrida | PCB de Material Misto Construída em RO4350B de 20 mil Mais FR-4 com Via Cega
(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)
Descrição geral
Este é um tipo de PCB multicamadas de material misto construída em substrato RO4350B de 20 mil mais FR-4 para aplicação em antena de satélite. Tem 1,69 mm de espessura, serigrafia branca sobre máscara de solda verde em ambos os lados e ouro de imersão é galvanizado nas pastilhas e trilhas. O material base é utilizado da Rogers e ITEQ, fornecendo 1 PCB completa. Eles são fabricados de acordo com a IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 placas são embaladas para envio.
Recursos e benefícios
O RO4350B exibe uma constante dielétrica estável em uma ampla faixa de frequência;
Excelente desempenho de alta frequência devido à baixa tolerância e perda dielétrica;
Melhora do desempenho de SI em relação às pilhas com placa totalmente FR4;
Redução de custos em relação às pilhas com material de baixa perda;
Longa vida útil de armazenamento, podendo ser armazenado por mais de 1 ano em saco a vácuo;
Fábrica de fabricação certificada ISO9001, ISO14001, UL;
Fabricação de PCB de acordo com as especificações exigidas;
Sem MOQ, baixo custo para protótipos e pequenas quantidades;
8000 tipos de PCB por mês;
Aplicação
LNA, conversor de aquisição de dados de radar, espectro de dispersão, antena 3G
Parâmetro e folha de dados
| TAMANHO DA PCB |
99 x 85mm=1PCS |
| TIPO DE PLACA |
PCB Multicamadas |
| Número de Camadas |
6 camadas |
| Componentes de Montagem em Superfície |
SIM |
| Componentes Through Hole |
SIM |
| PILHA DE CAMADAS |
cobre --------18um(0.5 oz)+placa camada SUPERIOR |
| RO4350B 0,508mm |
| cobre ------- 18um(0.5 oz) |
| |
Prepreg 2313 x 2, 0,2mm |
| |
Cobre ------- 35um (1 oz) |
| |
FR-4 0,305mm |
| |
Cobre ------- 35um (1 oz) |
| |
Prepreg 2313 x 2, 0,2mm |
| |
Cobre ------- 35um (1 oz) |
| |
FR-4 0,305mm |
| |
cobre --------18um(0.5 oz)+placa camada INFERIOR |
| TECNOLOGIA |
|
| Trilha e Espaço Mínimos: |
15mil / 15 mil |
| Furos Mínimos / Máximos: |
0,4 mm / 2,5 mm |
| Número de Furos Diferentes: |
4 |
| Número de Furos de Broca: |
89 |
| Número de Slots Fresados: |
0 |
| Número de Recortes Internos: |
0 |
| Controle de Impedância: |
não |
| Número de Dedo de Ouro: |
0 |
| MATERIAL DA PLACA |
|
| Epóxi de Vidro: |
RO4350B Tg280°C, er<3,48, Rogers Corp. IT158 FR-4 |
| Folha externa final: |
1 oz |
| Folha interna final: |
1 oz |
| Altura final da PCB: |
1,69 mm ±10% |
| GALVANOPLASTIA E REVESTIMENTO |
|
| Acabamento de Superfície |
Ouro de imersão 0,053 mícrons sobre níquel 4,42 mícrons |
| Máscara de Solda Aplicada a: |
Ambos os lados |
| Cor da Máscara de Solda: |
Verde, LP-4G/G-05, Nanya |
| Tipo de Máscara de Solda: |
LPI |
| CONTORNO/CORTE |
Roteamento |
| MARCAÇÃO |
|
| Lado da Lenda do Componente |
Lado Superior |
| Cor da Lenda do Componente: |
Branco, S-380W, Taiyo |
| Nome ou Logotipo do Fabricante: |
N/A |
| VIA |
Furo metalizado (PTH), tamanho mínimo 0,4mm. Via cega L1-L2, L5-L6, L3-L6 |
| CLASSIFICAÇÃO DE INFLAMABILIDADE |
Aprovação MÍNIMA UL 94-V0. |
| TOLERÂNCIA DE DIMENSÃO |
|
| Dimensão do contorno: |
0,0059" |
| Plating da placa: |
0,0029" |
| Tolerância de perfuração: |
0,002" |
| TESTE |
Teste Elétrico 100% antes do envio |
| TIPO DE ARTE FINAL A SER FORNECIDO |
arquivo de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Mundial, Global. |
