Descrição de produto
Breve Introdução
RO4350B O material de circuito de alta frequência é laminados de hidrocarbonetos/cerâmica reforçados com vidro (não PTFE) concebidos para aplicações comerciais de alto volume sensíveis ao desempenho.Atualmente, PCBs RO4350B de dupla face e de várias camadas estão disponíveis na empresa Bicheng. PCB RO4350B de dois lados com espessura 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm) e 60mil (1,524mm) são os mais vendidos.Serviços de produção em pequenos lotes e em volume.
Vantagens
1) Excelente desempenho de alta frequência devido à baixa tolerância e perda dielétrica;
2) Excelente estabilidade dimensional.
3) Baixo coeficiente térmico da constante dielétrica;
4) Baixa expansão do eixo Z;
5) Baixo coeficiente de expansão no plano;
6) Propriedades elétricas estáveis em relação à frequência;
Aplicações
1) Atenuação, indução automática de portões;
2) LNB para satélites de transmissão directa;
3) Antenna de microstrip, espectro alargado;
4) Antenas e amplificadores de potência de estações de base de microstrips e celulares;
5) Marcas de identificação de RF
6) Sistemas de comunicações de espectro alargado
7) Amplificador de tronco, módulo de divisor, etc.

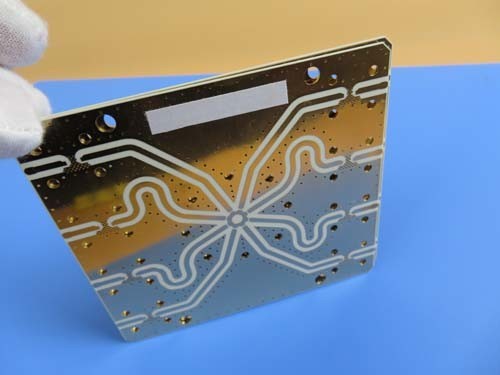

Caixa de PCB: RO4350B PCB ∙ High Frequency PCB Bare Board ∙ 0.3mm Printed Circuit Board ∙ Imersão em Ouro PWB
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Descrição geral
Este é um tipo de PCB de dois lados construído em 10 milímetros de substrato RO4350B com Tg 280 ° C para aplicação de antena.3 mm de espessura acabado com serigrafia branca sobre máscara de solda verde e ouro de imersão são revestidos em almofadasO material base é usado pela Rogers Corp., toda a placa fornecendo 1 por painel. Eles são fabricados por IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 100 painéis são embalados para envio.
Características e benefícios
O coeficiente de temperatura da constante dielétrica está entre os mais baixos de qualquer material de placa de circuito, tornando-o ideal para aplicações sensíveis à temperatura;
A delaminação da folha de cobre não será causada pela alteração do frio e do calor devido à consistência com o coeficiente de expansão térmica da folha de cobre;
A redução da perda de sinal em aplicações de alta frequência satisfaz as necessidades de desenvolvimento da tecnologia de comunicação;
Baixo coeficiente de expansão no plano;
Excelente estabilidade dimensional;
Os produtos e a fabricação são certificados por organizações autorizadas;
Certificado UL, ISO14001, TS16949;
Serviço pontual;
Mais de 15 anos de experiência em PCB;
Aplicação
Rádio UHF, divisor de potência, estações de retransmissão, antena da estação base
Parâmetro e ficha de dados
| Tamanho do PCB |
160 x 70 mm = 1 PCS |
| Tipo de placa |
PCB de dupla face |
| Número de camadas |
2 camadas |
| Componentes montados na superfície |
- Sim, sim. |
| Através de componentes furados |
- Sim, sim. |
| Capacidade de produção |
cobre ------- 18um ((0,5 oz) + camada TOP de chapa |
| RO4350B 0,254 mm |
| cobre ------- 18um ((0,5 oz) + placa BOT |
| TECNOLOGIA |
|
| Traços mínimos e espaço: |
4 mil / 15 mil |
| Orifícios mínimos/máximos: |
0.254 mm / 4.0 mm |
| Número de buracos diferentes: |
4 |
| Número de furos: |
125 |
| Número de cavilhas moídas: |
0 |
| Número de recortes internos: |
0 |
| Controle de impedância: |
- Não. |
| Número do dedo dourado: |
0 |
| MATERIAL do quadro |
|
| Epoxi de vidro: |
RO4350B Tg280°C, er<3.48Rogers Corp. |
| Folha final externa: |
10,0 oz |
| Folha final interna: |
N/A |
| Altura final do PCB: |
0.3 mm ± 0.1 |
| Revestimento e revestimento |
|
| Revestimento de superfície |
Ouro de imersão |
| Máscara de solda Aplicar para: |
Top 12micron mínimo, fundo é proibido. |
| Cor da máscara de solda: |
Verde, PSR-2000GT600D, fornecido pela Taiyo. |
| Tipo de máscara de solda: |
LPSM |
| CONTOUR/CUTTING |
Roteamento |
| Marcação |
|
| Lado da lenda do componente |
TOP |
| Cor da legenda do componente |
Branco, IJR-4000 MW300, marca Taiyo |
| Nome ou logotipo do fabricante: |
Marcado no quadro num condutor e com pernas Área livre |
| VIA |
Revestido através de um orifício (PTH), tamanho mínimo 0,2 mm. |
| Classificação de inflamabilidade |
A homologação é concedida pelo fabricante. |
| Tolerância de dimensões |
|
| Dimensão do contorno: |
0.0059" |
| Revestimento de placas: |
0.0029" |
| Tolerância de perfuração: |
0.002" |
| Teste |
100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer |
Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo. |
