Placa desencapada de alta frequência do PWB | 10 placa de circuito impresso de mil. RO4350B | HF PWB do ouro da imersão

produtos

Placa desencapada de alta frequência do PWB | 10 placa de circuito impresso de mil. RO4350B | HF PWB do ouro da imersão

Name: Placa desencapada de alta frequência do PWB | 10 placa de circuito impresso de mil. RO4350B | HF PWB do ouro da imersão
Brand: Bicheng Enterprise Limited
SKU: BIC-0050-V5.0
Price: 2.99 USD
Availability: InStock
Rating: 4.5 (156 reviews)

MOQ:	1
preço:	USD 2.99-8.99 per piece
embalagem padrão:	Vácuo
Período de entrega:	6-7 dias de trabalho
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0050-V5.0

Número de camadas:

Cola Epoxy de vidro:

RO4350B Tg280℃, er<3.48, Rogers Corp.

Folha final externo:

1,0 onças

Altura final do PWB:

0,3 milímetros ±0.1

Revestimento de superfície:

Ouro da imersão

Cor da máscara da solda:

Verde

Cor da legenda componente:

Branco

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-8.99 per piece

Detalhes da embalagem:

Vácuo

Tempo de entrega:

6-7 dias de trabalho

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Breve introdução

Apenas porque seu nome implica, a alta frequência é que a frequência é relativamente alta, refere geralmente a frequência de >=300 megahertz (isto é gigahertz do comprimento de onda <>=1 é chamado micro-ondas.

Frequências típicas para aplicações sem fio:

* móbil atual: 0.9GHz - 2GHz

* sistemas 3G: 2.5GHz

* Bluetooth: 2.5GHz

* GPS: 12.6GHz

* LMDS: 24GHz e 40GHz

* automotivo: 77GHz

Mercado: RFID, comunicações sem fio, estação base e antena, amplificador, produtos militares, produtos eletrónicos de consumo.

A placa de circuito impresso ou o PWB de alta frequência da micro-ondas referem a placa de circuito impresso feita na placa folheada do cobre de alta frequência da carcaça (da micro-ondas). Os tipos comuns são: Placa frente e verso, placa multilayer e estrutura misturada.

A estrutura misturada inclui a carcaça especial do elevado desempenho, os PP cobrem + placa ordinária do desempenho e os PP cobrem placa de pressão misturada; carcaça de alta frequência + carcaça FR4 ordinária; base de alta frequência etc. da carcaça + do metal.

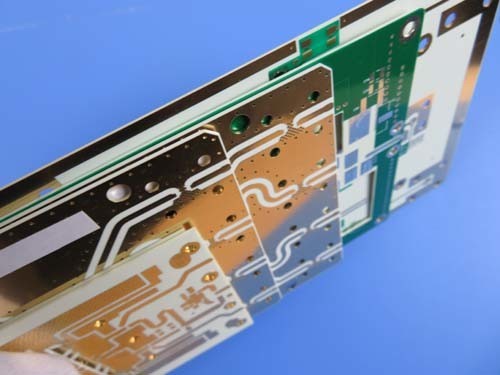

Caso do PWB: Placa desencapada de alta frequência do PWB | 10 placa de circuito impresso de mil. RO4350B | HF PWB do ouro da imersão

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de PWB tomado partido dobro construído na carcaça de 10mil RO4350B com Tg 280°C para a aplicação da cobertura 4G. É grosso de 0.3mm terminado com o silkscreen branco sobre a máscara verde da solda e o ouro da imersão é chapeado em almofadas. A matéria-prima é usada de Rogers Corp. , placa inteira que fornece 2 acima pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 painéis são embalados para a expedição.

Características e benefícios

Reduzir a perda do sinal na aplicação de alta frequência encontra o desenvolvimento precisa da tecnologia de comunicação;

Desempenho de alta frequência excelente devido à baixas tolerância e perda dielétricas;

Planarity de superfície excelente, úteis para PCBs com pacotes de BGA reduzir a taxa de falhas durante o conjunto e a solda;

O planarity de superfície excelente para CSP montou componentes para reduzir a taxa de falhas durante o conjunto e a solda;

O projeto de engenharia impede que os problemas ocorram na pre-produção;

ISO9001, ISO14001, UL certificou a fábrica de fabricação;

Prazo de execução rápido: 3-5 dias;

A ordem da quantidade pequena é aceitada;

Aplicação

Osciloscópio modular, acoplador ótico, antena interna de tapeçaria, transceptor do RF

Folha do parâmetro e de dados

TAMANHO DO PWB	30 x 20mm=2PCS
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	SIM
STACKUP DA CAMADA	cobre ------- 0,5 onças) +plate camada SUPERIOR de 18um (
	RO4350B 0.254mm
	cobre ------- 18um (0.5oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 5 mil./4
Furos mínimos/máximos:	0,2 milímetros/0.2mm
Número de furos diferentes:	1
Número de furos de broca:	15
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	RO4350B Tg280℃, er<3>
Folha final externo:	1,0 onças
Folha final interna:	N/A
Altura final do PWB:	0,3 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão
Solde a máscara para aplicar-se a:	Mínimo 12micron SUPERIOR
Cor da máscara da solda:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	PARTE SUPERIOR
Cor da legenda componente	Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.22mm. Através de tented.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
