PWB de alta frequência de 4 camadas construído em 6.6mil e em 20mil RO4350B com o cego através para do sensor de radar

4 camadas de PCB de alta frequência construídas em 6,6 milímetrose 20 milRO4350B com via cega para sensor de radar
(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Olá a todos.

PCBs Rogers de camadas múltiplasOs PCBs são fabricados com base em vários núcleos combinados, que são diferentes dos PCB multicamadas FR-4.8 núcleos em RO4350BA família dos tubos de ligação, ou seja, de 4 milímetros (0,101 mm) a 60 milímetros (1,524 mm).

RO4350B Espessura

Então é muito interessante que a empilha de 4 camadas pode ser feita de muitas maneiras diferentes.

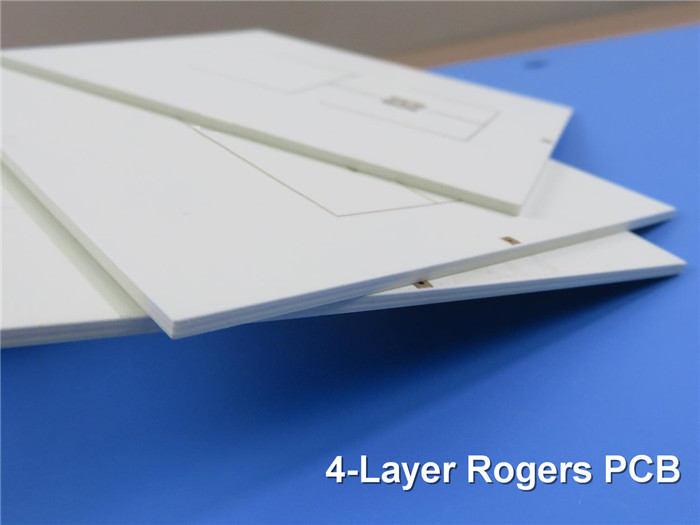

Hoje, vamos apresentarRogers 4 camadas de PCB construído em 6.6 mil e 20 mil RO4350B.

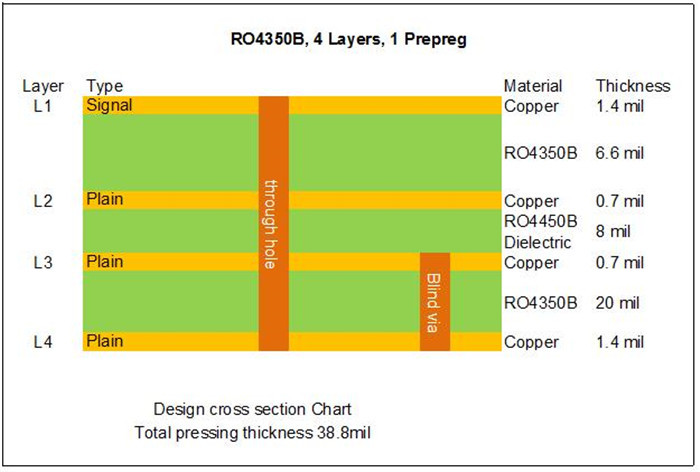

Vamos ver o primeiro e empilhamento é mostrado primeiro.


Camada 1 para camada 2 é o primeiro núcleo de 6,6 mil, camada 3 para camada 4 é o segundo núcleo de 20 mil, eles são combinados através de 2 folhas deRO4450FEsta placa é usada para sensor de radar, 1,0 mm de espessura, pads comouro de imersãoContém:cego viaA partir da camada superior até a camada interna 1. Uma vez que é uma acumulação assimétrica, 1,2% de curvatura é permitida. É fabricado por IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 10 placas são embaladas para envio.

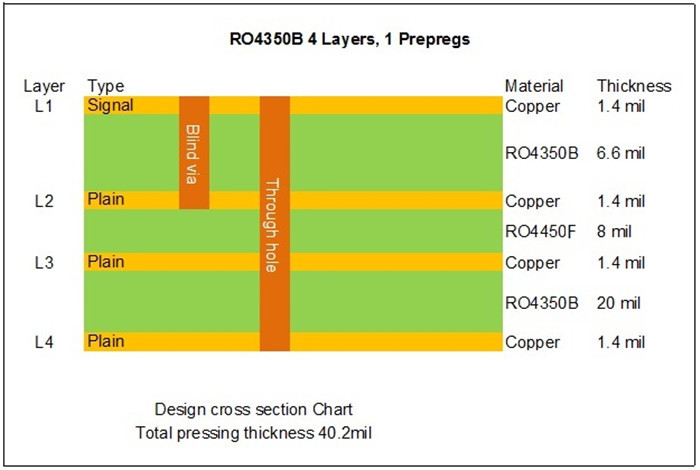

A segunda é muito semelhante à anterior, a pilha explica tudo.



Características e benefícios
1) A constante dielétrica (DK) é baixa e estável, de modo que a transmissão do sinal é boa sem demora.
2) O ouro de imersão tem uma excelente planitude superficial, particularmente útil para PCBs com pacotes BGA ou mesmo componentes montados em CSP para reduzir a taxa de falha durante a montagem e solda.
3) Ensaios 100%, incluindo o ensaio elétrico e a inspecção AOI, o ensaio de tensão térmica, o ensaio de fiabilidade, o ensaio de resistência ao isolamento e o ensaio de contaminação iônica,
4) Rápido e flexível para poupar tempo de produção do protótipo à produção padrão
5) UL reconhecido e compatível com a Directiva RoHS

Aplicaçãos
Antenna de TV, Combinador de Transmissor, Indução do interruptor de controle de som, Amplificador montado na torre, módulo de RF, divisor de energia, bloqueio de ruído baixo, antena 4G
