PWB de alta frequência híbrido de 6 camadas do RF construído em 10mil 0.254mm RO4350B e FR-4 com o cego através de

Descrição de produto

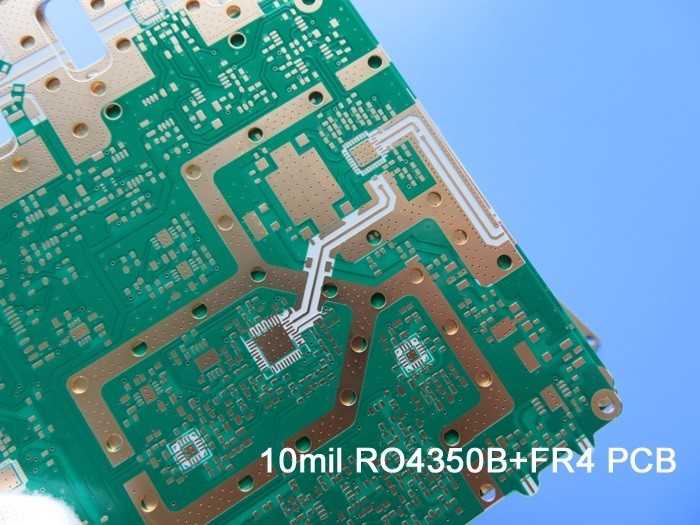

Placa de Circuito Impresso Híbrida de RF de Alta Frequência de 6 Camadas Construída em RO4350B e FR-4 de 10 mil (0,254 mm) com Via Cega

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)

Olá a todos,

Saudações calorosas!

Hoje estamos falando sobre PCB híbrido de 6 camadas construído em RO4350B e FR-4. Vamos ver o primeiro.

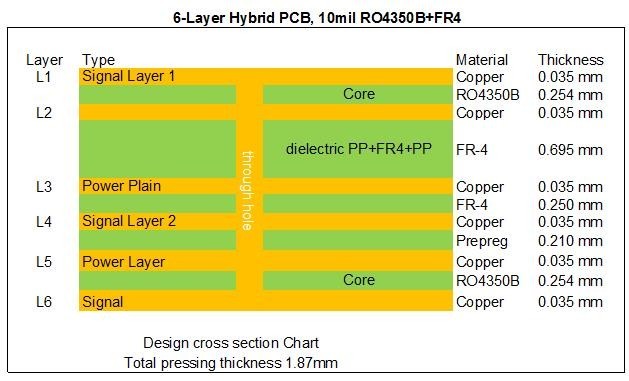

É para a aplicação de antena de radar. Dois núcleos de RO4350B no lado superior e inferior, furos metalizados conectam cada camada. Visto do empilhamento, cada material dielétrico tem mais de 0,2 mm de espessura, resultando em uma espessura total da PCB de 1,9 mm. As pastilhas e os furos são revestidos com ouro de imersão. Eles são fabricados de acordo com a IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.

Vamos ver o segundo.

Este tipo é mais complexo que o primeiro. O núcleo RO4350B de 10 mil é o mesmo. A principal diferença é que ele contém 3 tipos de vias cegas.

As especificações são as seguintes:

Material base: RO4350B 10 mil + FR4

Contagem de camadas: 6 camadas

Tipo: Via cega L1-L2, L1-L3, L1-L4

Formato: 82 mm x 95 mm = 1 tipo = 1 peça

Acabamento superficial: Ouro de imersão

Peso do cobre: Camada externa 35 µm / Camada interna 35 µm

Máscara de solda / Legenda: Não

Altura final da PCB: 1,4 mm

Padrão: IPC 6012 Classe 2

Embalagem: 20 painéis são embalados para envio.

Prazo de entrega: 20 dias úteis

Prazo de validade: 6 meses

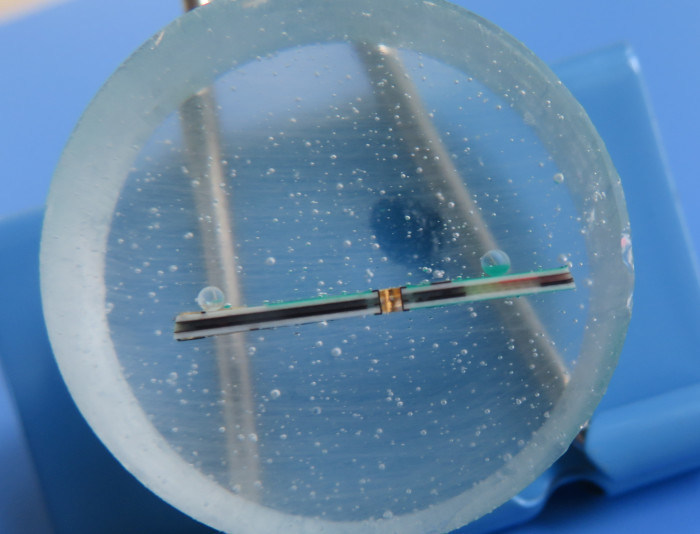

Existe um produto muito semelhante cujas camadas internas utilizam cobre de meia onça. A espessura final da PCB é de 1,0 mm. Abaixo está o empilhamento e a microseção.

Existem muitas vantagens das PCBs híbridas de RO4350B.1) Desempenho de integridade de sinal melhorado em relação aos empilhamentos com placa totalmente em FR4;

2) Custo reduzido em relação aos empilhamentos com material de baixa perda;

3) O projeto de engenharia previne a ocorrência de problemas na pré-produção;

4) Fábrica certificada ISO9000, ISO14001, IATF16949, UL

5) IPC Classe 2 / IPC Classe 3;

As aplicações são amplas, listadas abaixo: Conversor de aquisição de dados de radar, antena de microstrip, booster montado em torre, osciloscópio modular, atenuador e antena 5G, etc.

Obrigado pela sua leitura. Você é bem-vindo para nos contatar para suas consultas de PCB de RF.
