RF híbrido e placas de circuito 4-Layer de alta frequência construídos em 16mil RO4003C+FR4 com lata da imersão

Placas de circuito híbridas de 4 camadas de RF e alta frequência construídas em 16 mil RO4003C+FR4 com estanho de imersão

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

Olá a todos.

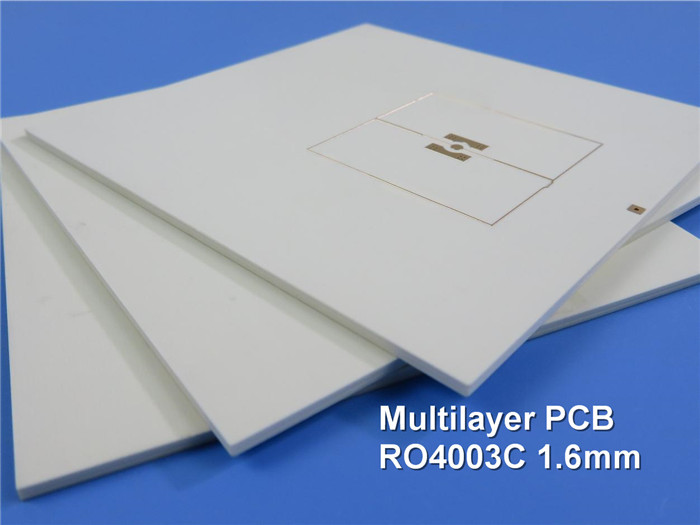

Hoje, vamos falar sobre um tipo de PCB de alta frequência de 4 camadas feito em núcleo de 16 milímetros de RO4003C.

A placa é projetada como uma estrutura de 4 camadas, porque o PCB de 4 camadas é relativamente simples e barato, o que é útil para abrir um novo mercado.

Vamos ver a pilha primeiro.

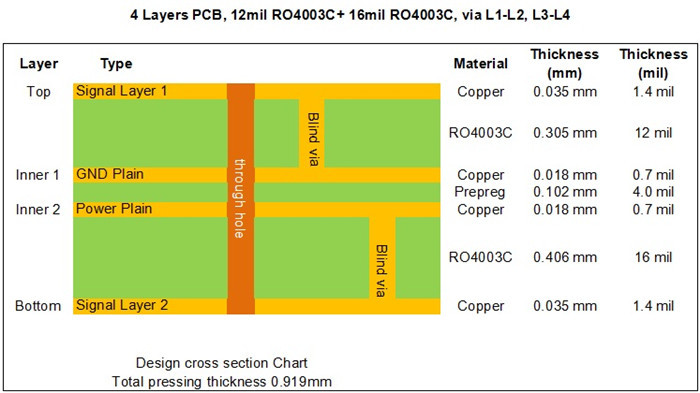

Vendo a partir de pilha para cima, podemos ver a primeira camada para a segunda camada e 4a camada para a terceira camada sãoNúcleo de 12 milímetros de RO4003CeNúcleo de 16 milímetros de RO4003C, o núcleo tem espessura fixa que é muito importante para o comprimento elétrico das linhas de RF na placa de circuito, e os 2 núcleos são ligados por filme de ligação -Prepreg.

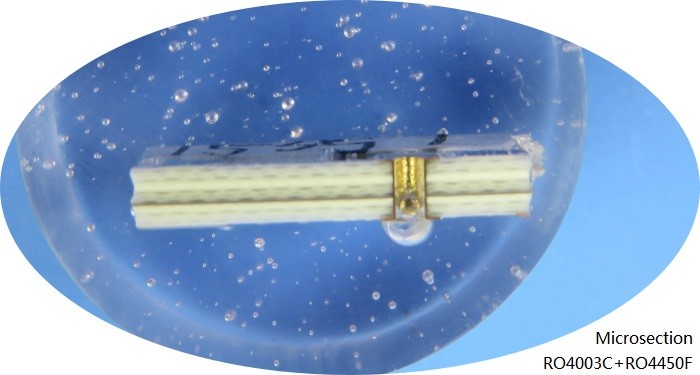

Atualmente, existem2 tipos de PPutilizado em PCB de alta frequência de várias camadas, ou seja, dieléctrico FR-4 e dieléctrico de alta frequência,como RO4450F, Cuclad 6250, Taconic FastRise-28 (FR-28)etc.

O peso do cobre na camada interna é de meia onça, as camadas externas 1 onça.As vias cegas são perfuradas em ambos os núcleos.

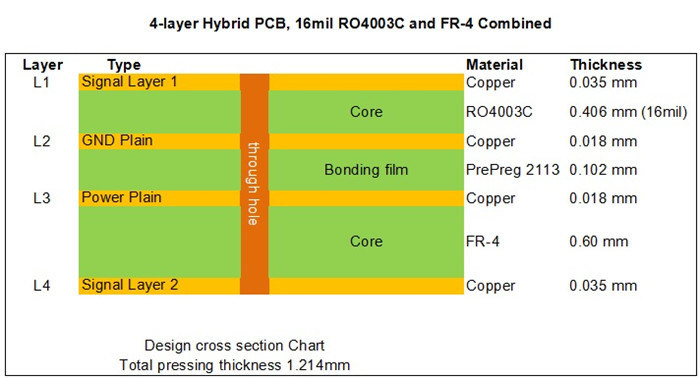

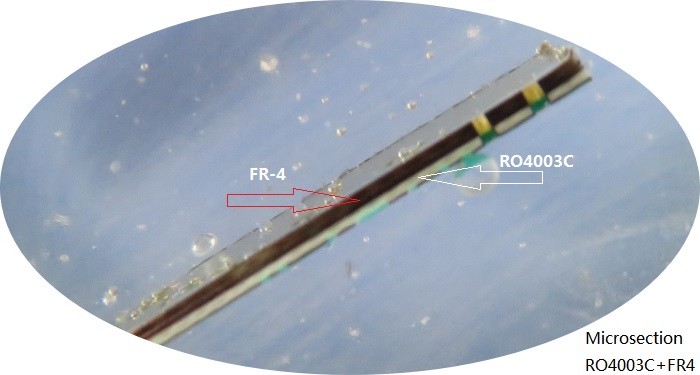

O 2ⁿA placa é um PCB misto, o FR-4 é usado na camada 3 e na camada 4, transmitindo sinal de alta frequência em substrato de alta frequência: L1 e L2. De acordo com as aplicações reais,a espessura do material dielétrico e do FR-4 pode ser ajustada.

A aplicação do PCB híbrido 16mil RO4003C é ampla, como osciloscópio modular, combinador de antenas, amplificador equilibrado, antena 4G, etc.

As vantagens do PCB híbrido 16mil RO4003C são as seguintes:

1) O RO4003C apresenta uma constante dielétrica estável numa ampla gama de frequências, o que o torna um substrato ideal para aplicações de banda larga.

2) Reduzir a perda de sinal em aplicações de alta frequência satisfaz as necessidades de desenvolvimento da tecnologia de comunicação.

3) Redução dos custos em relação aos empilhados com material de baixa perda;

A espessura padrão do RO4003C é de 0,008 ′′ (0,203 mm), 0,012 ′′ (0,305 mm), 0,016 ′′ (0,406 mm), 0,020 ′′ (0,508 mm), 0,032 ′′ (0,813 mm) e 0,060 ′′ (1,524 mm).Bem-vindo ao seu patrocínio..
