PWB de alta frequência de 4 camadas construído em 2 núcleos de 20mil RO4350B com broca traseira para o perseguidor de GPS

produtos

PWB de alta frequência de 4 camadas construído em 2 núcleos de 20mil RO4350B com broca traseira para o perseguidor de GPS

MOQ:	1
preço:	USD 2.99-9.99 PER PIECE
embalagem padrão:	Vácuo
Período de entrega:	10 DIAS DE TRABALHO
método de pagamento:	T/T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-0068-V1.13

Número de camadas:

Cola Epoxy de vidro:

RO4350B 20mil

Folha final:

Altura final do PWB:

1,4 milímetros ±10%

Revestimento de superfície:

Ouro da imersão

Cor da máscara da solda:

Cor da legenda componente:

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-9.99 PER PIECE

Detalhes da embalagem:

Vácuo

Tempo de entrega:

10 DIAS DE TRABALHO

Termos de pagamento:

T/T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

PWB de alta frequência de 4 camadas construído em 2 núcleos de 20mil RO4350B com broca traseira para o perseguidor de GPS

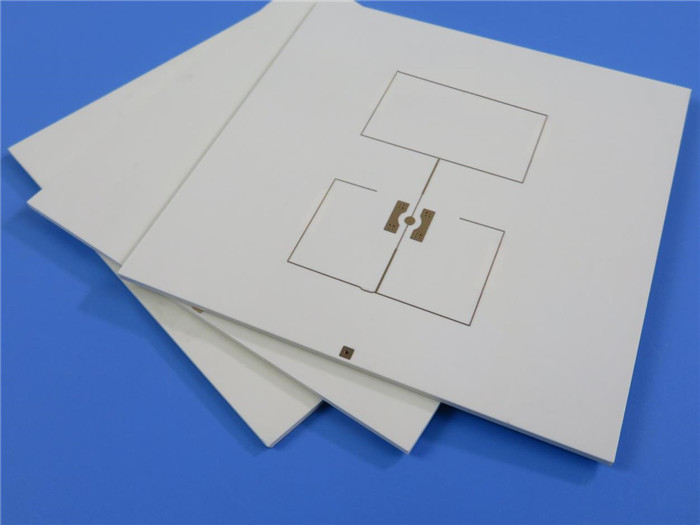

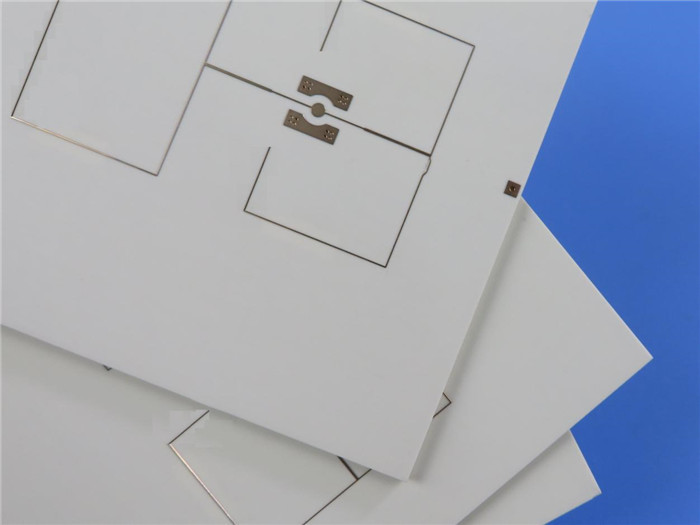

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,

Cumprimentos mornos!

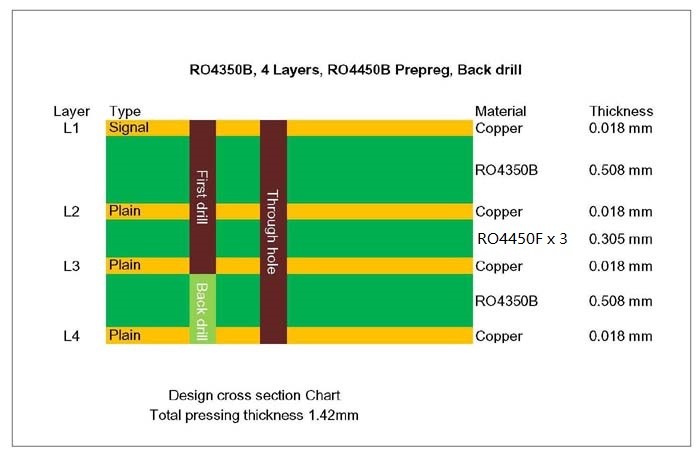

Este tipo de PWB de Rogers de 4 camadas é construído no núcleo 2 de 0.508mm (20mil) RO4350B para a aplicação do perseguidor de GPS. Esta placa, nós usamos a tecnologia de furo traseira para conseguir o “cego através de”. Veja a pilha-acima.

PWB de alta frequência de 4 camadas construído em 2 núcleos de 20mil RO4350B com broca traseira para o perseguidor de GPS 0

A perfuração traseira pode reduzir a interferência de ruído e melhorar a integridade de sinal. Usar a perfuração traseira reduziu com sucesso a dificuldade da fabricação do PWB e evitou o uso de /blind enterrado através do processo.

As especificações do PWB são como segue:

Matéria-prima: RO4350B 20 mil. + RO4450B 4 mil.

Contagem da camada: 4 camadas

Tipo: Multiplicador misturado moído separadamente

Formato: 70mm x 125mm = 1 partes

Revestimento de superfície: Ouro da imersão

Peso de cobre: Camada interna exterior 18 da camada 35 um/um

Máscara/legenda da solda: Verde/branco

Altura final do PWB: 1,42 milímetros

Padrão: Classe 2 do IPC 6012

Embalagem: Cada 25 painéis são embalados para a expedição.

Prazo de execução: 12 dias de trabalho

Vida útil: 6 meses

Características e benefícios

1) Desempenho de alta frequência excelente devido à baixas tolerância e perda dielétricas;

2) Baixo coeficiente térmico da constante dielétrica;

3) Perfuração traseira que reduz a interferência de ruído;

4) ISO9001, ISO14001, UL certificou a fábrica de fabricação;

5) capacidade quadrada do mês do medidor 30000;

Aplicações

Multiplexer, engrenagem de transmissão video, bloco de baixo nível de ruído, divisor de poder

Folha do parâmetro e de dados

TAMANHO DO PWB	70mm x 125mm = 1 partes
TIPO DA PLACA	PWB de Multlayer
Número de camadas	4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	SIM
STACKUP DA CAMADA	Cobre -----0,5 onças) +plate camada SUPERIOR do sinal 18um (
	RO4350B 0,508 milímetros
	Cobre -----Planície 0,018 milímetros
	Prepreg RO4450F X 3, 0.305mm
	Cobre ----- Planície 0,018 milímetros
	RO4350B 0,508 milímetros
	Cobre ------- 18um (0.5oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 4 mil./5
Furos mínimos/máximos:	0,4 milímetros/5,6 milímetros
Número de furos diferentes:	12
Número de furos de broca:	121
Número de entalhes moídos:	0
Número de entalhes internos:	NA
Controle da impedância:	N/A
Número de dedo do ouro:	N/A
MATERIAL DA PLACA
Matéria-prima:	RO4350B Tg280℃, er<3>
Folha final externo:	1 onça
Folha final interna:	0,5 onças
Altura final do PWB:	1,42 milímetros ±10%
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão
Solde a máscara para aplicar-se a:	N/A
Cor da máscara da solda:	N/A
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	N/A
Cor da legenda componente	N/A
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.4mm.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

PWB de alta frequência de 4 camadas construído em 2 núcleos de 20mil RO4350B com broca traseira para o perseguidor de GPS 1
