Como distinguir o passo (acúmulo) do PCB HDI?
Tag#Staggered via HDI∙ PCB 1+N+1 HDI PCB∙ 2+N+2 HDI PCB
HDI significa interconexão de alta densidade, contém perfuração não mecânica, o anel de microvias e via cega abaixo de 6 milímetros, camadas internas e externas de largura de trilho, espaço entre trilhos abaixo de 4 milímetros,Diâmetro da almofada não superior a 0.35 mm. Chamamos a este tipo de método de produção de PCB de várias camadasPlacas de circuitos HDIO HDI PCB tem uma densidade de fiação por unidade de área maior do que o PCB convencional.
Eu...Fornos e vias
A placa é revestida por um buraco: há apenas um tipo de buraco, desde a primeira camada até a última camada.
O número de camadas não tem nada a ver com a placa de furo.placas de circuito até 20 camadasA placa de circuito é perfurada com uma broca, e depois cobre no buraco para formar um caminho.0.2 mm,00,25 mm e 0,3 mmO perfurador funciona mais lentamente porque o pedaço é muito fino e fácil de quebrar.O custo do tempo e do bit é refletido no aumento do preço da placa de circuito.
Cego via:a abreviação de "blind via hole", perceber a conexão entre a camada interna e a camada externa.
Enterrado através de:A abreviação de enterrado através do buraco, perceber a conexão entre camada interna e camada interna.
A maioria das vias cegas / vias enterradas são pequenos furos com um diâmetro de 0,05 mm ~ 0,15 mm. As vias cegas e as vias enterradas são feitas por perfuração a laser, gravura por plasma e perfuração fotoinduzida.Normalmente, a broca a laser é a mais usadaA formação de laser é geralmente dividida em CO2 e YAG máquina de laser ultravioleta (UV).
Expansão:O laser de CO2 é geralmente luz infravermelha de onda de luz de 10,6 μm, usando meio de gás CO2 para produzir laser, chamado laser de gás.Soldar e cortarOs primeiros lasers de CO2 tinham maior potência, por isso os lasers de gás são popularmente usados no processamento.
Laser de estado sólido YAGrefere-se geralmente a um laser de comprimento de onda infravermelho de 1064 nm, utilizando um meio de excitação de estado sólido, comumente conhecido como laser de estado sólido, o comprimento de onda do laser de estado sólido é mais curto,A eficiência de processamento é mais elevada, com o desenvolvimento da tecnologia, a potência também está ficando cada vez mais alta.
II. Tipos de etapas (St.acréscimo)
Na China, geralmente usamos "passos" para dizer as diferentes dificuldades de PCBs HDI, um passo (1+N+1), dois passos (2+N+2), três passos (3+N+3) etc.três etapas é olhar para o número de vezes de uso de laserQue quantas vezes do núcleo de PCB pressionado usa quantas vezes de laser perfurado, este é o "passos".
1, Pressione uma vez e perfuração ==> pressão fora da camada folha de cobre ==> e perfuração a laser, esta é uma etapa (1+N+1), como mostrado abaixo
2. Pressione uma vez e perfuração ==> pressão de camada externa folha de cobre ==> perfuração a laser ==> pressão de camada externa folha de cobre ==> perfuração a laser novamente. Aqui estão as duas etapas (i + N + i, i ̇ 2).É principalmente para ver quantas vezes de perfuração a laser, é o número de passos.

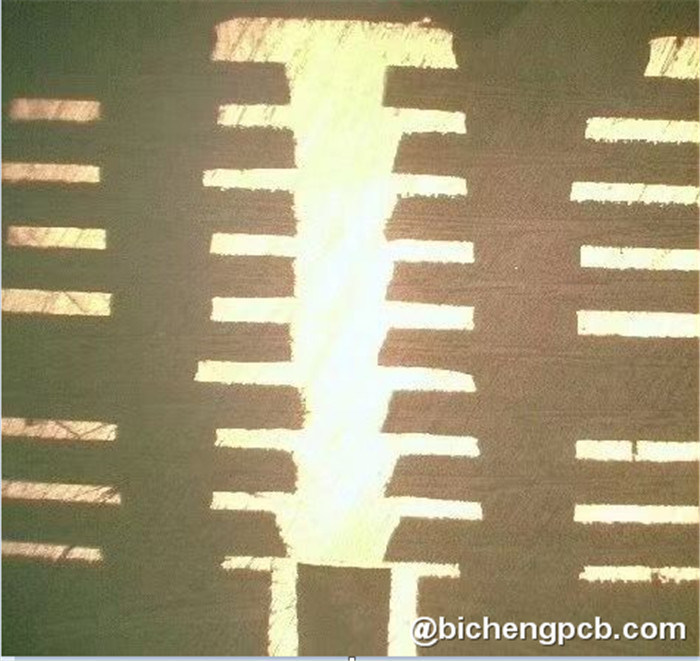

O Two-Step é dividido em dois tipos: buracos empilhados e buracos escalonados.

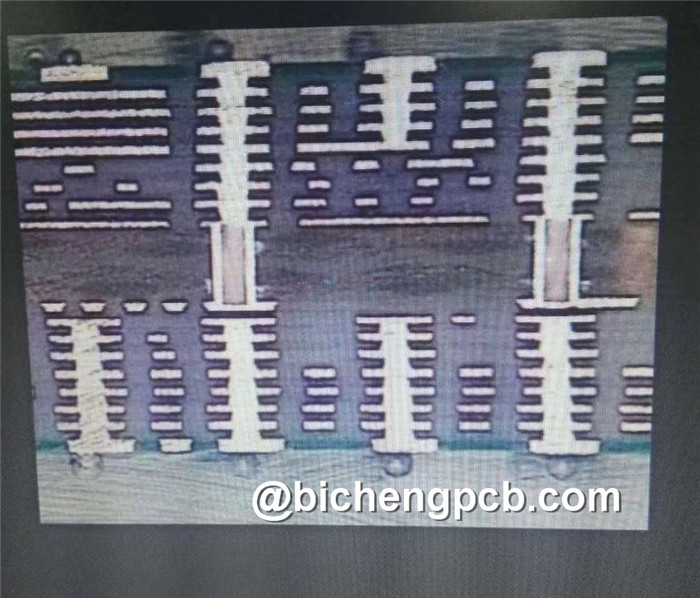

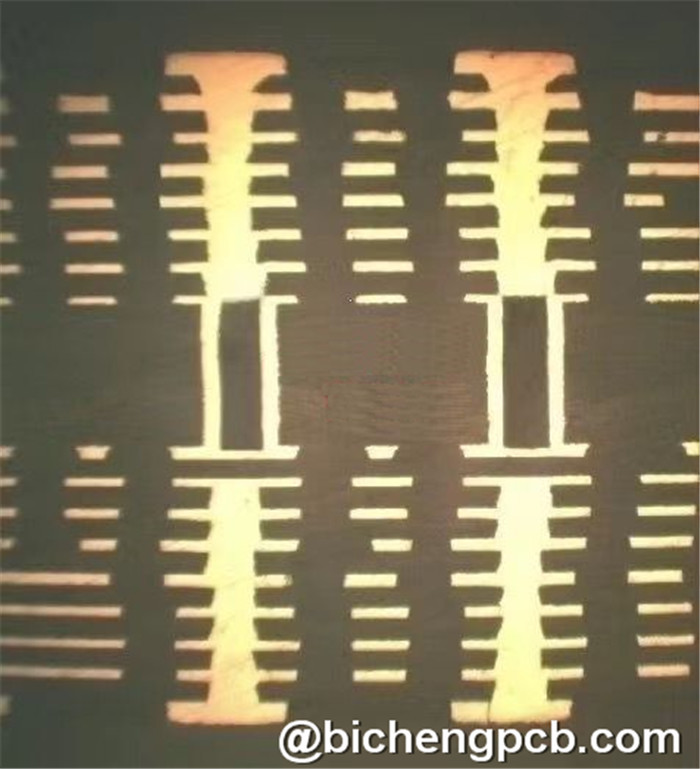

A imagem a seguir é um oito camadas empilhadas furos de Two-Step HDI, 3-6 camadas são primeiro pressionados, em seguida, a 2a camada externa e 7a camada são pressionados para cima, processamento de perfuração a laser primeira vez.Depois disso, pressionar a 1a e a 8a camadas para cima e perfurar novamente com laser.o processo será um pouco mais difícil e o custo é um pouco maior.
