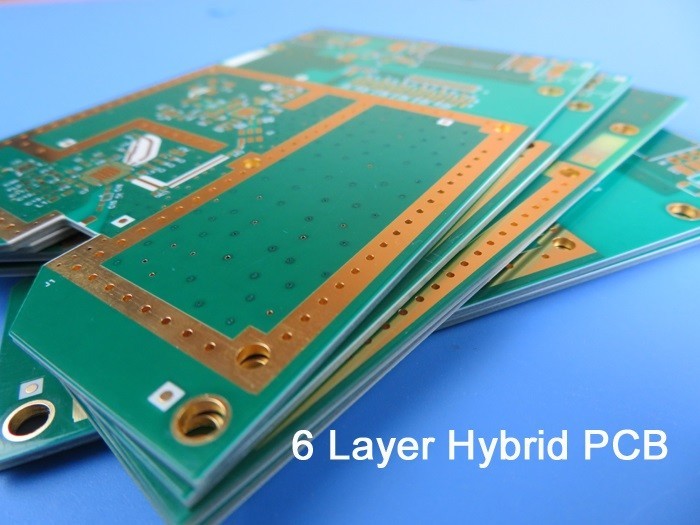

O PWB híbrido de alta frequência 6-Layer misturou o PWB em 20mil 0.508mm RO4350B e FR-4 com o cego através de

O PWB híbrido de alta frequência 6-Layer misturou o PWB em 20mil 0.508mm RO4350B e FR-4 com o cego através de

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,

Bom dia!

O assunto de hoje é PWB híbrido de 6 camadas em 20mil RO4350B e FR-4. Nós veremos 2 placas no artigo.

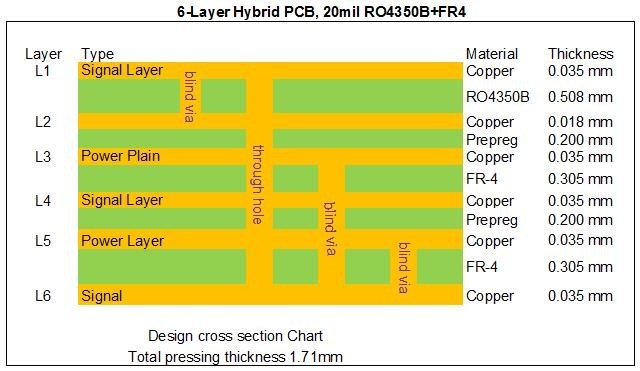

A primeira placa é usada no receptor de satélite. Há um núcleo de RO4350B na camada superior. Veja a pilha-acima abaixo. A estrutura é um pouco complexo devido a 3 tipos de vias cegos. Tem 1,71 milímetros grosso, o silkscreen branco sobre a máscara verde da solda em ambos os lados e em ouro da imersão é chapeado em almofadas e em trilhas. A placa inteira é fornecida 1 placa acima. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 placas são embaladas para a expedição.

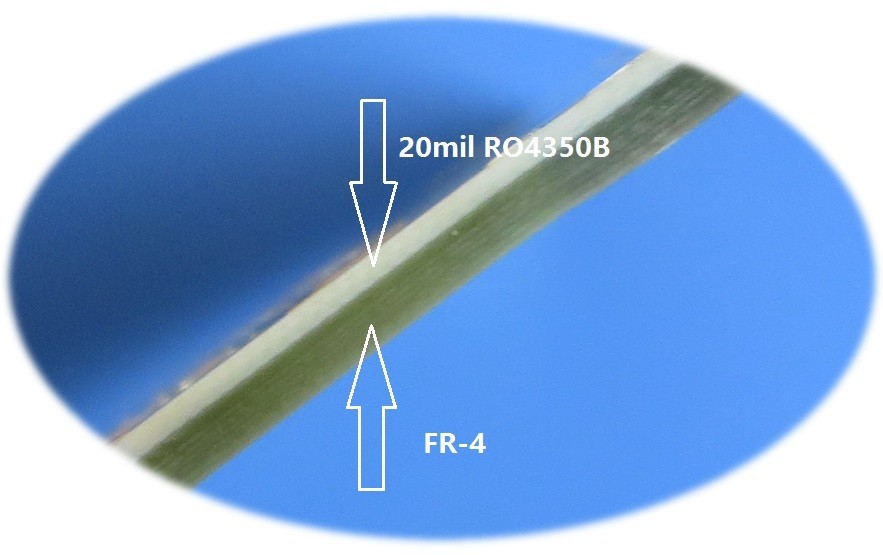

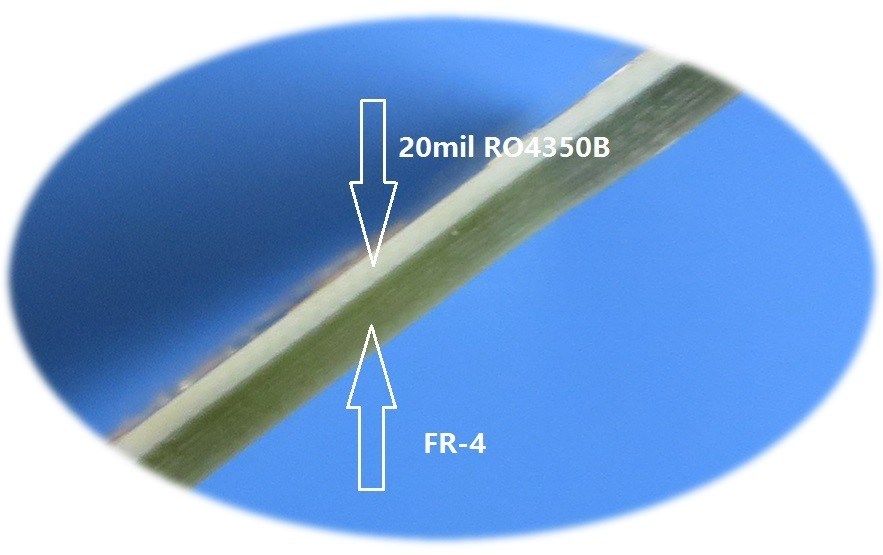

Depois da imagem ampliada é visto do lado.

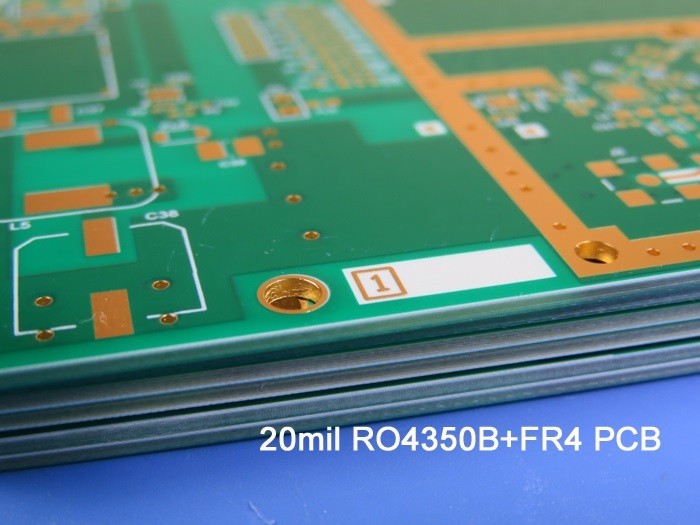

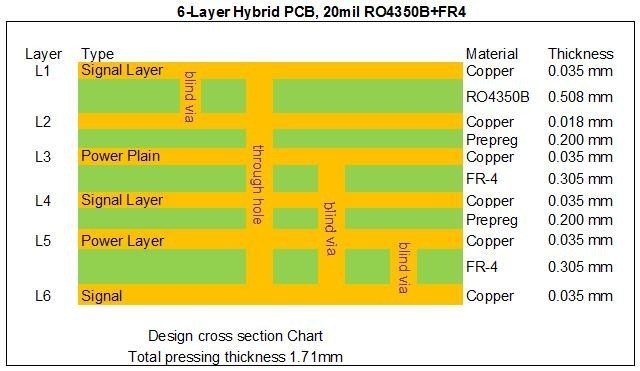

Segundo é usado no impulsionador do sinal. Usou dois núcleos de 20mil RO4350B no lado superior e no lado inferior. Veja a pilha-acima abaixo.

As especificações são como segue:

Matéria-prima: RO4350B 20mil + FR4

Contagem da camada: 6 camadas

Tipo: Cortinas através de L1-L2, L5-L6

Formato: 100mm x 120mm = 1 tipos = 1 parte

Revestimento de superfície: Ouro da imersão

Peso de cobre: Μm exterior da camada 35| Μm interno da camada 35

Máscara da solda | Legenda: Verde | Branco

Altura final do PWB: 1,8 milímetros

Padrão: Classe 2 do IPC 6012

Embalagem: 20 painéis são embalados para a expedição.

Prazo de execução: 20 dias de trabalho

Vida útil: 6 meses

As aplicações do PWB híbrido de RO4350B são largas. Por exemplo, LNA, conversor por aquisição de dados do radar, espectro espalhado, antena 4G, transmissor, conversor por aquisição de dados do radar, interruptores do RF e módulo etc. do divisor.

As vantagens de RO4350B PCBs híbrido são alistadas como abaixo,

1) RO4350B exibe uma constante dielétrica estável sobre uma escala de frequência larga;

2) Desempenho da integridade de sinal melhorado sobre pilha-UPS com toda a placa FR4;

3) Custo reduzido sobre pilha-UPS com todo o material de pequenas perdas;

4) Capacidade forte do PWB com 8000 tipos de PWB pelo mês;

5) ISO9001, ISO14001, IATF16949 e o UL qualificados certificaram a fábrica de fabricação;

6) Nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas;

Obrigado para sua leitura. Você é bem-vindo contactar-nos para seus inquéritos do PWB do RF.
