Casa ProdutosPlaca do PWB FR-4

Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca

Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca

  • Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca
  • Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca
  • Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca
  • Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca
Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-461-V8.17
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo
Tempo de entrega: 10 dias de trabalho
Termos de pagamento: T/T/ Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Matéria-prima: FR-4 Placa densamente: 1.5mm
Cobre grosso: N/A Revestimento de superfície: N/A
Cor da máscara da solda: N/A Cor da legenda componente: N/A
TESTE: Expedição prévia do teste elétrico de 100%

Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca somente

(As placas de circuitos impressos são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



1,1 descrição geral

Este é um tipo de nenhum PWB de cobre construído na carcaça de FR-4 Tg135 para a aplicação do espaçador. Tem 1,57 milímetros grosso sem máscara. A matéria-prima é de ILM que fornece 1 acima da única placa. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.



1,2 características e benefícios

1. FR-4 mostra a estabilidade dimensional excelente;

2. capacidade da oficina 16000㎡ e da saída 30000㎡ pelo mês;

3. Fabricação do PWB em especificações exigidas;

4. Entrega no tempo. Taxa da em-tempo-entrega mais altamente de 98%.

5. 8000 tipos de PWB pelo mês;

6. Pessoas experientes das vendas e serviços ao cliente especializados

7. Verificação rápida de CADCAM e cotação livre do PWB;

8. A ordem da quantidade pequena está disponível;

9. ISO9001, ISO14001, IATF16949, ISO13485, UL certificou.



Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca 0



1,3 folha do parâmetro e de dados

Número de camadas N/A
Tipo da placa Espaçador vazio
Tamanho da placa 78,36 x 52.83mm=1UP
Espessura da placa 1.5mm
Material da placa FR-4
Fornecedor material da placa ILM
Valor do Tg do material da placa TG135℃

Espessura do Cu de PTH N/A
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu N/A

Tipo da máscara da solda e no. do modelo. N/A
Fornecedor da máscara da solda N/A
Cor da máscara da solda N/A
Número de máscaras da solda N/A
Espessura da máscara da solda N/A

Tipo de tinta do Silkscreen N/A
Fornecedor do Silkscreen N/A
Cor do Silkscreen N/A
Número de Silkscreen N/A

Traço de Mininum (mil.) N/A
Gap mínimo (mil.) N/A

Revestimento de superfície N/A
RoHS exigiu Sim
Warpage 0,15%

Teste de choque térmico Passagem, 288±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Teste de Solderablity N/A
Função inspeção visual
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6012C



1,4 material FR-4

FR-4 (ou FR4) são um tipo da designação material da categoria, assim que ele significam que o material da resina é chama resistente (auto-extinguindo). FR-4 é um tipo de especificações materiais, não um nome material, mas uma categoria material. O “franco” representa a chama - retardador, e denota que a segurança da inflamabilidade de FR-4 é em conformidade com o UL94V-0 padrão.



A cola Epoxy FR-4 de vidro é uma estratificação plástica thermoset de alta pressão popular e versátil com boa força às relações de peso. Com absorção de água zero próxima, FR-4 é o mais de uso geral como um isolador elétrico que possui a força mecânica considerável. O material é sabido igualmente para reter seus valores mecânicos altos e qualidades de isolamento elétricas em circunstâncias secas e úmidas. Estes atributos, junto com boas características da fabricação, emprestam de serviço público a esta categoria para uma grande variedade de aplicações elétricas e mecânicas.



Mais exposições de FR-4

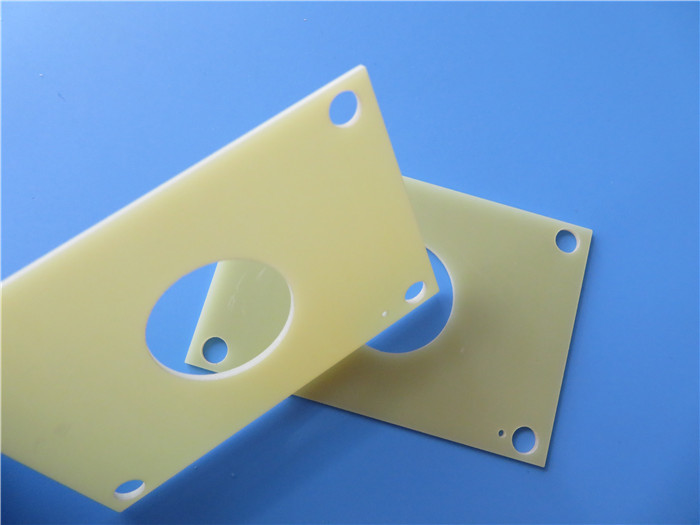

Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca 1

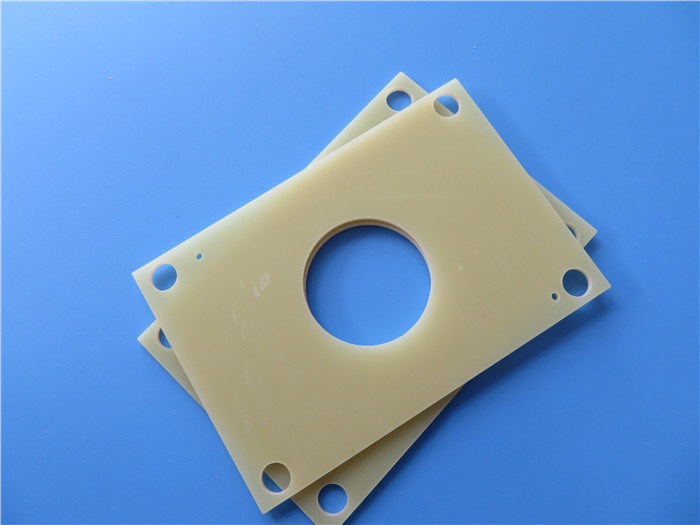

Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca 2

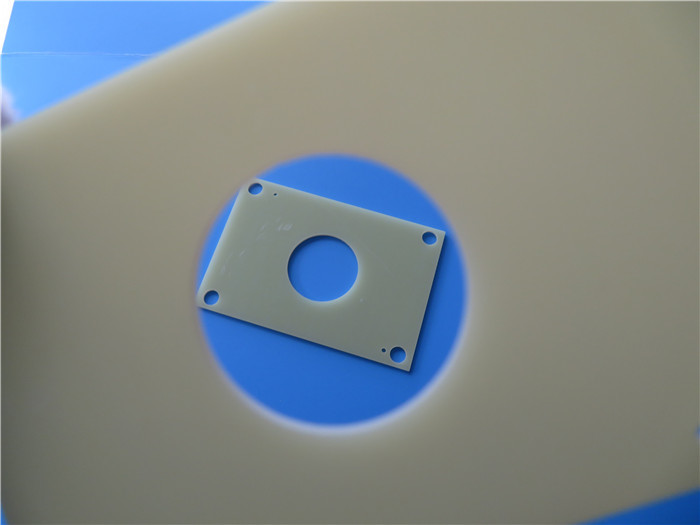

Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca 3

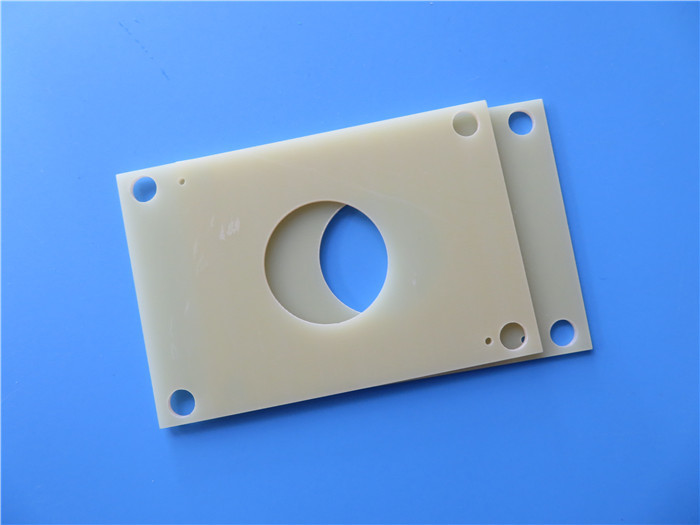

Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca 4



1,5 nossa capacidade do PWB (2022)


Parâmetro Valor
Contagens da camada1-32
Material da carcaça RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Tg alto S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 CTI>600V alto; Polyimide, ANIMAL DE ESTIMAÇÃO; Núcleo etc. do metal.
Tamanho máximo Teste de voo: 900*600mm, teste 460*380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa ±0,0059"(0.15mm)
Espessura do PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm) ±8%
Tolerância da espessura (t<0.8mm) ±10%
Espessura da camada da isolação 0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima 0,003" (0.075mm)
Espaço mínimo 0,003" (0.075mm)
Espessura de cobre exterior 35µm--420µm (1oz-12oz)
Espessura de cobre interna 17µm--350µm (0.5oz - 10oz)
Furo de broca (mecânico) 0,0059" - 0,25" (0.15mm--6.35mm)
Furo terminado (mecânico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico) 0,00295" (0.075mm)
Registro (mecânico) 0,00197" (0.05mm)
Prolongamento 12:1
Tipo da máscara da solda LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Tomada através do diâmetro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância ±10%
Revestimento de superfície HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro



Barra de espaço do bloco do espaçador do espaçador FR-4 do PWB em 1.5mm FR4 com furos de broca 5
