O que é o F4BTMS265 e quais são as suas especificações Dk, Df, CTE e PCB aeroespacial?

O que é o F4BTMS265 e quais são as suas especificações Dk, Df, CTE e PCB aeroespacial?

MOQ: 1PCS
preço: 0.99-99USD/PCS
embalagem padrão: Embalagem
Período de entrega: 2 a 10 dias úteis
método de pagamento: T/T, Paypal
Capacidade de abastecimento: 50000PCS
Informações detalhadas
Lugar de origem
China
Marca
Wangling
Certificação
ISO9001
Número do modelo
F4BTMS265
Quantidade de ordem mínima:
1PCS
Preço:
0.99-99USD/PCS
Detalhes da embalagem:
Embalagem
Tempo de entrega:
2 a 10 dias úteis
Termos de pagamento:
T/T, Paypal
Habilidade da fonte:
50000PCS
Descrição do produto

Introdução

No exigente mundo da aviação, da defesa e das comunicações de alta frequência, o desempenho e a confiabilidade dos materiais são primordiais.F4BTMS265 da fábrica de materiais de isolamento de Taizhou Wangling representa um avanço significativo na tecnologia de compósitos baseados em PTFEComo parte da série F4BTMS, o sucessor actualizado da família F4BTM, este material combina os benefícios de um material ultrafiníssimo.reforço de fibra de vidro ultrafinos com alto preenchimento cerâmico para fornecer excepcionalPerformance térmica e mecânica.





O F4BTMS265 oferece uma constante dielétrica de 2,65 com um fator de dissipação ultra-baixo, tornando-o ideal para aplicações sensíveis a fases, circuitos de microondas,e sistemas aeroespaciais em que a integridade do sinal e a estabilidade dimensional são críticas. Its unique construction minimizes the "fiberglass effect" on electromagnetic wave propagation while maintaining excellent dimensional stability—a balance that traditional woven fiberglass PTFE materials struggle to achieve.





Este artigo fornece uma visão geral abrangente das propriedades do laminado F4BTMS265, um exemplo detalhado de projeto de PCB de 2 camadas e informações importantes sobre fontes para engenheiros e profissionais de compras.



O que é o F4BTMS265 e quais são as suas especificações Dk, Df, CTE e PCB aeroespacial? 0

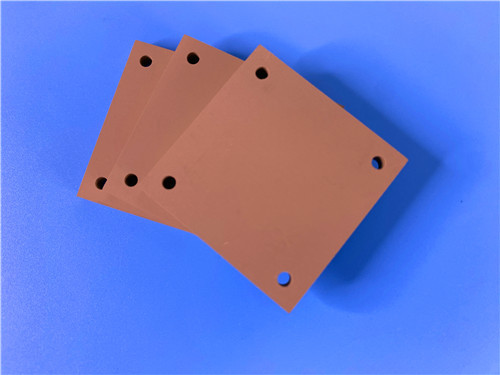

O que é o laminado F4BTMS265?

O F4BTMS265 é um substrato composto de PTFE (politetrafluoroetileno) de alto desempenho da série F4BTMS fabricado pela Taizhou Wangling Insulation Material Factory.O material representa um avanço tecnológico em relação à série F4BTM anterior, com uma formulação avançada que combina:



Tecido de fibra de vidro ultrafino e ultrafino ️ Reforço mínimo que reduz o "efeito de fibra de vidro"



Alto preenchimento cerâmico ️ Grandes quantidades de nanocerâmica especial uniformemente distribuída misturada com resina de PTFE



Processamento otimizado ¢ Técnicas de fabrico exclusivas para uma consistência superior





Principais diferenças: Efeito de fibra de vidro minimizado com maior estabilidade

Ao contrário dos materiais tradicionais de fibra de vidro tecida PTFE, o F4BTMS265 usa tecido de fibra de vidro ultrafinos e ultrafinos como reforço.



Minimiza o "efeito de fibra de vidro" Reduz a anisotropia dielétrica e a não uniformidade durante a propagação de ondas eletromagnéticas



Reduz as perdas dielétricas Obtém um fator de dissipação ultra baixo em comparação com o vidro tecido convencional PTFE



Melhora a estabilidade dimensional Mantenha excelente estabilidade mecânica apesar do teor mínimo de vidro



Reduz a anisotropia X/Y/Z Propriedades elétricas mais isotrópicas do que os materiais tradicionais de vidro tecido



Aumentar a frequência utilizável Performance estável até 40 GHz e além





Confiabilidade de nível aeroespacial

O F4BTMS265 foi concebido para as aplicações aeroespaciais e de defesa mais exigentes, com:



Excelente resistência à radiação ️ Propriedades eléctricas e físicas estáveis após exposição à radiação



Baixa saída de gás



Ampla gama de temperaturas de funcionamento -55°C a +260°C



Baixa absorção de umidade ¥ 0,025% para um desempenho estável em ambientes úmidos





Propriedades do laminado F4BTMS265

Imóveis Condição de ensaio Unidades Valor típico
Propriedades elétricas
Constante dielétrica (típica) 10 GHz - Não. 2.65
Constante dielétrica (projeto) 10 GHz - Não. 2.65
Tolerância constante dielétrica - Não. - Não. ± 0.04
Fator de dissipação 10 GHz - Não. 0.0012
  20 GHz - Não. 0.0014
  40 GHz - Não. 0.0018
Coeficiente de temperatura Dk (TCDk) -55°C a 150°C ppm/°C - 88
Resistência ao descascamento (1 oz RTF Copper) - Não. N/mm > 18
Resistividade de volume Normal. MΩ·cm ≥ 1 × 108
Resistividade de superfície Normal. ≥ 1 × 108
Força elétrica (direção Z) - Não. kV/mm > 34
Voltagem de ruptura (direção XY) - Não. kV > 42
Propriedades térmicas
CTE (eixo X) -55°C a 288°C ppm/°C 15
CTE (eixo Y) -55°C a 288°C ppm/°C 20
CTE (eixo Z) -55°C a 288°C ppm/°C 72
Estresse térmico 260°C, 10s, 3 ciclos - Não. Sem delaminação
Conductividade térmica Direcção Z W/(m·K) 0.36
Temperatura de funcionamento a longo prazo - Não. °C -55 a +260
Propriedades mecânicas e físicas
Absorção de umidade 20 ± 2 °C, 24 horas % 0.025
Densidade Temperatura ambiente g/cm3 2.26
Inflamabilidade - Não. UL-94 V-0
Composição do material - Não. - Não. PTFE + fibra de vidro ultrafina + cerâmica





Perda ultra-baixa através da frequência

O F4BTMS265 demonstra um desempenho excepcional com baixas perdas numa ampla gama de frequências:

Frequência Fator de dissipação
10 GHz 0.0012
20 GHz 0.0014
40 GHz 0.0018



Esta característica de perda ultra-baixa torna o F4BTMS265 ideal para aplicações sensíveis à fase, onde a integridade do sinal deve ser mantida em longos caminhos de transmissão.





Excelente estabilidade de frequência (até 40 GHz)

F4BTMS265 mantém uma constante dielétrica estável e baixos valores de perda até 40 GHz, tornando-o adequado para:



Antenas sensíveis à fase ️ Desempenho estável da fase em todas as frequências



Circuitos de micro-ondas ¢ Impedância consistente e integridade do sinal



Sistemas de radar: desempenho fiável em aplicações militares exigentes





Estabilidade de temperatura

Com um TCDk de -88 ppm/°C de -55°C a 150°C, o F4BTMS265 oferece:



Desempenho de fase estável Variação mínima da constante dielétrica na temperatura



Funcionamento fiável Performance elétrica constante em ambientes extremos



Ampla faixa de funcionamento de -55°C a +260°C para utilização a longo prazo





Baixa CTE para estabilidade dimensional

Os valores CTE do F4BTMS265 (15/20/72 ppm/°C em X/Y/Z) fornecem:



Excelente estabilidade dimensional Critical for multi-layer and high density designs



PTHs fiáveis Redução da tensão térmica em furos revestidos



Registo consistente Mantenha o alinhamento em todos os ciclos de temperatura





Resumo das características e benefícios

Características Benefício
Reforço de fibras de vidro ultrafinas e ultrafinas Minimizado "efeito de fibra de vidro"; reduzida anisotropia; menor perda dielétrica
Enchimento cerâmico elevado Estabilidade dimensional melhorada; melhores propriedades térmicas e mecânicas
Dk de 2,65 ± 0.04 Tolerância elevada; excelente consistência entre lotes
Df ultra-baixa (0,0012 @ 10 GHz) Excelente integridade do sinal; baixa perda de transmissão
Desempenho estável até 40 GHz Adequado para aplicações de microondas, radar e sensíveis a fases
TCDk de -88 ppm/°C Constante dielétrica estável à temperatura; desempenho de fase fiável
CTE de 15/20/72 ppm/°C Excelente estabilidade dimensional; PTHs fiáveis
Resistência à radiação Desempenho estável após exposição à irradiação; qualificado para uso espacial
Baixa descarga de gases Cumprir os requisitos de descarga de gás a vácuo para aplicações espaciais
Baixa absorção de umidade (0,025%) Desempenho estável em ambientes úmidos
Temperatura de funcionamento a longo prazo (-55°C a +260°C) Adequado para ambientes extremos
UL 94 V-0 inflamabilidade Certificação de segurança para aplicações críticas
RTF folha de cobre de baixa rugosidade (padrão) Redução da perda de condutores; excelente resistência à descascagem (> 1,8 N/mm)
Processamento padrão de PTFE Compatível com as técnicas de fabrico de PCB de PTFE padrão





Ofertas Padrão

O F4BTMS265 e a série F4BTMS estão disponíveis em uma ampla gama de espessuras, tamanhos de painéis e opções de revestimento de cobre.

Espessura (mm) Espessura (mil) Tolerância (mm) Tolerância (mil)
0.127 5 ± 0.0127 ± 0.5
0.254 10 ± 0.02 ± 10
0.508 20 ± 0.03 ± 119
0.635 25 ± 0.04 ± 158
0.762 30 ± 0.04 ± 158
0.787 30.1 ± 0.04 ± 158
1.016 40 ± 0.05 ± 2.0
1.27 50 ± 0.05 ± 2.0
1.5 59 ± 0.06 ± 2.5
1.524 60 ± 0.06 ± 2.5
1.575 62 ± 0.06 ± 2.5
2.03 80 ± 0.08 ± 3.2
2.54 100 ± 0.10 Quatro.0
3.175 125 ± 0.13 ± 5.0
4.06 160 ± 0.18 ± 7.0
5.08 200 ± 0.20 ± 8.0
6.35 250 ± 0.25 ± 100

Nota: espessura mínima 0,127 mm. espessuras adicionais disponíveis em incrementos de 0,127 mm. espessuras personalizadas disponíveis mediante pedido.

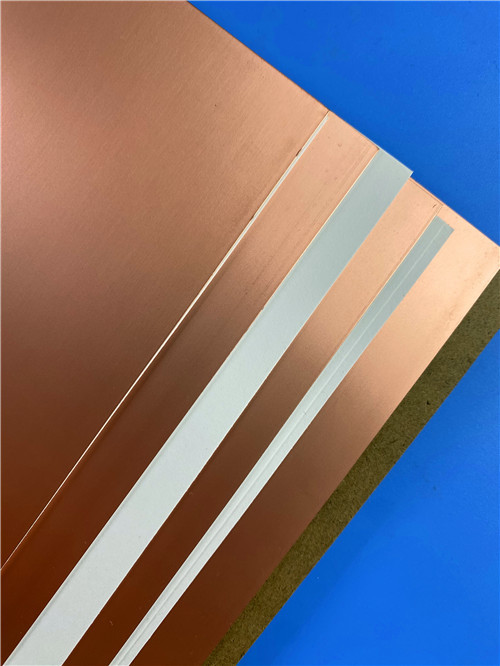

Tamanhos padrão de painéis e revestimentos de cobre

Parâmetro Opções
Tamanhos padrão do painel 305 × 460 mm (12" × 18")
  460 × 610 mm (18" × 24")
  610 × 920 mm (24" × 36")
  Tamanhos personalizados disponíveis
Espessura de cobre 0.5 oz (18 μm)
  10,0 oz (35 μm)
  Outras espessuras disponíveis a pedido
Tipos de folhas de cobre RTF ️ cobre de baixa rugosidade (norma)
  50Ω Resistência incorporada Folha de cobre (liga de NiP, espessura 0,2 μm, 50±5Ω/m2)
  Disponível em versões revestidas de cobre ou de alumínio





Opções com apoio metálico (F4BTMS265-AL / F4BTMS265-CU)

A série F4BTMS também oferece versões com suporte metálico para aplicações de blindagem ou dissipação de calor:

Modelo Base metálica Densidade (g/cm3) Conductividade térmica (W/m·K) CTE (ppm/°C) Espessura de metal disponível (mm) Tamanho do painel (mm)
F4BTMS265-CU Cobre 8.9 380 17 0.48, 0.98, 1.48, 1.98, 2.98, 3.98 460 × 610
F4BTMS265-AL Alumínio 2.7 180 24   460 × 305



Nota: Tolerância de espessura do metal: +0,02 / -0,05 mm. Especificações de espessura disponíveis mediante pedido.

F4BTMS265-AL = F4BTMS265 com suporte de alumínio
F4BTMS265-CU = F4BTMS265 com suporte de cobre

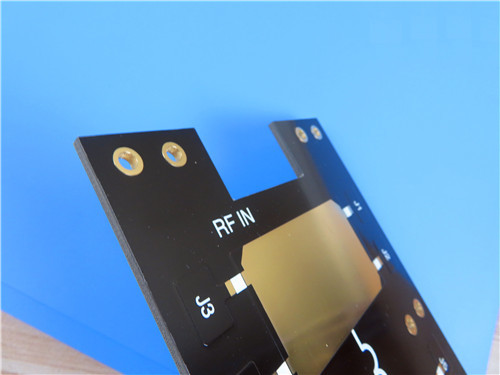

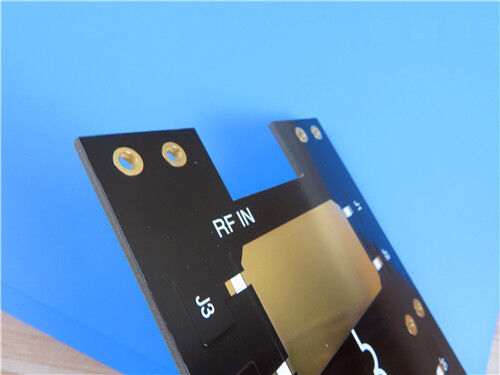

Exemplo de projeto de PCB de 2 camadas usando F4BTMS265

Para demonstrar a aplicação prática do F4BTMS265, o seguinte é um caso completo de projeto de PCB rígido de 2 camadas.



O que é o F4BTMS265 e quais são as suas especificações Dk, Df, CTE e PCB aeroespacial? 1



Especificações de projeto de PCB

Parâmetro Especificações
Material de base F4BTMS265 (Taizhou Wangling)
Número de camadas Rígido de duas camadas
Dimensões da placa 970,00 mm × 76,00 mm por painel, ±0,15 mm
Traço/Espaço mínimo 14 / 14 mils
Tamanho mínimo do buraco 0.25 mm
Vias cegas/enterradas Nenhum
Peso de Cu acabado 1 oz (35 μm) todas as camadas
Via espessura do revestimento 20 μm
Revestimento de superfície ENIG (Ouro de imersão em níquel sem eléctro)
Top Silkscreen Branco
Tela de seda inferior Nenhum
Máscara de solda superior Negro
Máscara de solda inferior Nenhum
Ensaios elétricos 100% antes da expedição
Formato da obra de arte Gerber RS-274-X
Padrão aceito Classe IPC-2
Área de serviço Em todo o mundo





Observações do Projeto

Esta placa (97 mm × 76 mm) apresenta um número significativo de componentes (39 componentes com apenas 2 redes, sugerindo um módulo funcional de RF ou microondas complexo.



30 mil (0,762 mm) espessura dielétrica √ espessura padrão para projetos de PCB de alta frequência



Máscara de soldadura preta na camada superior ️ Fornece proteção e consistência estética; a máscara de soldadura preta é frequentemente preferida para aplicações de alta frequência devido ao seu acabamento fosco e à sua redução da refletividade



Tela de seda branca na camada superior Marcação clara dos componentes contra a máscara de solda preta; melhora a montagem e a inspecção



ENIG acabamento de superfície Provê excelente solderability e planosidade para ligações RF



Traço/espaçamento generoso (14/14 mils) Sugere que o projeto pode envolver considerações de maior voltagem ou potência ou pode simplesmente ser um projeto de RF menos densamente povoado



Alto através da contagem (25 vias) Reflecte a necessidade de aterramento ou blindagem frequentes em um projeto de microondas



A baixa perda do F4BTMS265 (Df ≈ 0,0012 @ 10 GHz) Critical para manter a integridade do sinal em altas frequências



Conformidade IPC-Classe-2





Destaques do processo de fabricação



Processamento de PTFE padrão F4BTMS265 pode ser fabricado utilizando técnicas de PCB de PTFE padrão



Excelente estabilidade dimensional. O reforço de fibra de vidro ultrafina minimiza a distorção durante o processamento.



Capacidade de furo denso Suporta tamanho mínimo de furo de 0,25 mm



Capacidade de múltiplas camadas. Adequado para aplicações de múltiplas camadas e backplane.



Testes elétricos 100% Garante a integridade funcional de todos os painéis





Aplicações típicas



- Equipamentos aeroespaciais, espaciais e de cabina
- Microondas, RF.
- Radar militar.
- Redes de alimentação
- Antenas sensíveis a fases, antenas de matriz de fases
- Comunicações por satélite e muito mais





Conclusão

F4BTMS265 da Taizhou Wangling Insulation Material Factory representa um avanço significativo na tecnologia de compósitos baseados em PTFE, combinando os benefícios de ultrafinos,Reforço de fibras de vidro ultrafinas, alto preenchimento cerâmico e fiabilidade de nível aeroespacial.04Com um fator de dissipação de 0,0012 a 10 GHz e um desempenho estável até 40 GHz, o F4BTMS265 oferece o desempenho necessário para as aplicações de microondas, radar e aeroespacial mais exigentes.



As principais vantagens incluem:



Confiabilidade de nível aeroespacial resistente à radiação, com baixas emissões de gases, apto para o espaço



Perda ultra-baixa (Df = 0,0012 @ 10 GHz)



Reforço de vidro ultrafino



Capacidade de 40 GHz ️ Adequado para aplicações de microondas e radar



Excelente estabilidade a temperaturas ¢ TCDk de -88 ppm/°C de -55°C a 150°C



Baixa CTE (15/20/72 ppm/°C) Excelente estabilidade dimensional; PTHs fiáveis



Baixa absorção de umidade (0,025%) Performance estável em todos os ambientes



Alternativa rentável substituindo materiais ocidentais semelhantes por preços competitivos



Processamento de PTFE padrão Compativel com técnicas de fabrico padrão



Seja usado em eletrônicos de naves espaciais, radar militar ou sistemas de antena sensíveis a fases, o F4BTMS265 fornece uma base confiável e de alto desempenho para projetos de circuitos de alta frequência exigentes.



produtos
Detalhes dos produtos
O que é o F4BTMS265 e quais são as suas especificações Dk, Df, CTE e PCB aeroespacial?
MOQ: 1PCS
preço: 0.99-99USD/PCS
embalagem padrão: Embalagem
Período de entrega: 2 a 10 dias úteis
método de pagamento: T/T, Paypal
Capacidade de abastecimento: 50000PCS
Informações detalhadas
Lugar de origem
China
Marca
Wangling
Certificação
ISO9001
Número do modelo
F4BTMS265
Quantidade de ordem mínima:
1PCS
Preço:
0.99-99USD/PCS
Detalhes da embalagem:
Embalagem
Tempo de entrega:
2 a 10 dias úteis
Termos de pagamento:
T/T, Paypal
Habilidade da fonte:
50000PCS
Descrição do produto

Introdução

No exigente mundo da aviação, da defesa e das comunicações de alta frequência, o desempenho e a confiabilidade dos materiais são primordiais.F4BTMS265 da fábrica de materiais de isolamento de Taizhou Wangling representa um avanço significativo na tecnologia de compósitos baseados em PTFEComo parte da série F4BTMS, o sucessor actualizado da família F4BTM, este material combina os benefícios de um material ultrafiníssimo.reforço de fibra de vidro ultrafinos com alto preenchimento cerâmico para fornecer excepcionalPerformance térmica e mecânica.





O F4BTMS265 oferece uma constante dielétrica de 2,65 com um fator de dissipação ultra-baixo, tornando-o ideal para aplicações sensíveis a fases, circuitos de microondas,e sistemas aeroespaciais em que a integridade do sinal e a estabilidade dimensional são críticas. Its unique construction minimizes the "fiberglass effect" on electromagnetic wave propagation while maintaining excellent dimensional stability—a balance that traditional woven fiberglass PTFE materials struggle to achieve.





Este artigo fornece uma visão geral abrangente das propriedades do laminado F4BTMS265, um exemplo detalhado de projeto de PCB de 2 camadas e informações importantes sobre fontes para engenheiros e profissionais de compras.



O que é o F4BTMS265 e quais são as suas especificações Dk, Df, CTE e PCB aeroespacial? 0



O que é o laminado F4BTMS265?

O F4BTMS265 é um substrato composto de PTFE (politetrafluoroetileno) de alto desempenho da série F4BTMS fabricado pela Taizhou Wangling Insulation Material Factory.O material representa um avanço tecnológico em relação à série F4BTM anterior, com uma formulação avançada que combina:



Tecido de fibra de vidro ultrafino e ultrafino ️ Reforço mínimo que reduz o "efeito de fibra de vidro"



Alto preenchimento cerâmico ️ Grandes quantidades de nanocerâmica especial uniformemente distribuída misturada com resina de PTFE



Processamento otimizado ¢ Técnicas de fabrico exclusivas para uma consistência superior





Principais diferenças: Efeito de fibra de vidro minimizado com maior estabilidade

Ao contrário dos materiais tradicionais de fibra de vidro tecida PTFE, o F4BTMS265 usa tecido de fibra de vidro ultrafinos e ultrafinos como reforço.



Minimiza o "efeito de fibra de vidro" Reduz a anisotropia dielétrica e a não uniformidade durante a propagação de ondas eletromagnéticas



Reduz as perdas dielétricas Obtém um fator de dissipação ultra baixo em comparação com o vidro tecido convencional PTFE



Melhora a estabilidade dimensional Mantenha excelente estabilidade mecânica apesar do teor mínimo de vidro



Reduz a anisotropia X/Y/Z Propriedades elétricas mais isotrópicas do que os materiais tradicionais de vidro tecido



Aumentar a frequência utilizável Performance estável até 40 GHz e além





Confiabilidade de nível aeroespacial

O F4BTMS265 foi concebido para as aplicações aeroespaciais e de defesa mais exigentes, com:



Excelente resistência à radiação ️ Propriedades eléctricas e físicas estáveis após exposição à radiação



Baixa saída de gás



Ampla gama de temperaturas de funcionamento -55°C a +260°C



Baixa absorção de umidade ¥ 0,025% para um desempenho estável em ambientes úmidos





Propriedades do laminado F4BTMS265

Imóveis Condição de ensaio Unidades Valor típico
Propriedades elétricas
Constante dielétrica (típica) 10 GHz - Não. 2.65
Constante dielétrica (projeto) 10 GHz - Não. 2.65
Tolerância constante dielétrica - Não. - Não. ± 0.04
Fator de dissipação 10 GHz - Não. 0.0012
  20 GHz - Não. 0.0014
  40 GHz - Não. 0.0018
Coeficiente de temperatura Dk (TCDk) -55°C a 150°C ppm/°C - 88
Resistência ao descascamento (1 oz RTF Copper) - Não. N/mm > 18
Resistividade de volume Normal. MΩ·cm ≥ 1 × 108
Resistividade de superfície Normal. ≥ 1 × 108
Força elétrica (direção Z) - Não. kV/mm > 34
Voltagem de ruptura (direção XY) - Não. kV > 42
Propriedades térmicas
CTE (eixo X) -55°C a 288°C ppm/°C 15
CTE (eixo Y) -55°C a 288°C ppm/°C 20
CTE (eixo Z) -55°C a 288°C ppm/°C 72
Estresse térmico 260°C, 10s, 3 ciclos - Não. Sem delaminação
Conductividade térmica Direcção Z W/(m·K) 0.36
Temperatura de funcionamento a longo prazo - Não. °C -55 a +260
Propriedades mecânicas e físicas
Absorção de umidade 20 ± 2 °C, 24 horas % 0.025
Densidade Temperatura ambiente g/cm3 2.26
Inflamabilidade - Não. UL-94 V-0
Composição do material - Não. - Não. PTFE + fibra de vidro ultrafina + cerâmica





Perda ultra-baixa através da frequência

O F4BTMS265 demonstra um desempenho excepcional com baixas perdas numa ampla gama de frequências:

Frequência Fator de dissipação
10 GHz 0.0012
20 GHz 0.0014
40 GHz 0.0018



Esta característica de perda ultra-baixa torna o F4BTMS265 ideal para aplicações sensíveis à fase, onde a integridade do sinal deve ser mantida em longos caminhos de transmissão.





Excelente estabilidade de frequência (até 40 GHz)

F4BTMS265 mantém uma constante dielétrica estável e baixos valores de perda até 40 GHz, tornando-o adequado para:



Antenas sensíveis à fase ️ Desempenho estável da fase em todas as frequências



Circuitos de micro-ondas ¢ Impedância consistente e integridade do sinal



Sistemas de radar: desempenho fiável em aplicações militares exigentes





Estabilidade de temperatura

Com um TCDk de -88 ppm/°C de -55°C a 150°C, o F4BTMS265 oferece:



Desempenho de fase estável Variação mínima da constante dielétrica na temperatura



Funcionamento fiável Performance elétrica constante em ambientes extremos



Ampla faixa de funcionamento de -55°C a +260°C para utilização a longo prazo





Baixa CTE para estabilidade dimensional

Os valores CTE do F4BTMS265 (15/20/72 ppm/°C em X/Y/Z) fornecem:



Excelente estabilidade dimensional Critical for multi-layer and high density designs



PTHs fiáveis Redução da tensão térmica em furos revestidos



Registo consistente Mantenha o alinhamento em todos os ciclos de temperatura





Resumo das características e benefícios

Características Benefício
Reforço de fibras de vidro ultrafinas e ultrafinas Minimizado "efeito de fibra de vidro"; reduzida anisotropia; menor perda dielétrica
Enchimento cerâmico elevado Estabilidade dimensional melhorada; melhores propriedades térmicas e mecânicas
Dk de 2,65 ± 0.04 Tolerância elevada; excelente consistência entre lotes
Df ultra-baixa (0,0012 @ 10 GHz) Excelente integridade do sinal; baixa perda de transmissão
Desempenho estável até 40 GHz Adequado para aplicações de microondas, radar e sensíveis a fases
TCDk de -88 ppm/°C Constante dielétrica estável à temperatura; desempenho de fase fiável
CTE de 15/20/72 ppm/°C Excelente estabilidade dimensional; PTHs fiáveis
Resistência à radiação Desempenho estável após exposição à irradiação; qualificado para uso espacial
Baixa descarga de gases Cumprir os requisitos de descarga de gás a vácuo para aplicações espaciais
Baixa absorção de umidade (0,025%) Desempenho estável em ambientes úmidos
Temperatura de funcionamento a longo prazo (-55°C a +260°C) Adequado para ambientes extremos
UL 94 V-0 inflamabilidade Certificação de segurança para aplicações críticas
RTF folha de cobre de baixa rugosidade (padrão) Redução da perda de condutores; excelente resistência à descascagem (> 1,8 N/mm)
Processamento padrão de PTFE Compatível com as técnicas de fabrico de PCB de PTFE padrão





Ofertas Padrão

O F4BTMS265 e a série F4BTMS estão disponíveis em uma ampla gama de espessuras, tamanhos de painéis e opções de revestimento de cobre.

Espessura (mm) Espessura (mil) Tolerância (mm) Tolerância (mil)
0.127 5 ± 0.0127 ± 0.5
0.254 10 ± 0.02 ± 10
0.508 20 ± 0.03 ± 119
0.635 25 ± 0.04 ± 158
0.762 30 ± 0.04 ± 158
0.787 30.1 ± 0.04 ± 158
1.016 40 ± 0.05 ± 2.0
1.27 50 ± 0.05 ± 2.0
1.5 59 ± 0.06 ± 2.5
1.524 60 ± 0.06 ± 2.5
1.575 62 ± 0.06 ± 2.5
2.03 80 ± 0.08 ± 3.2
2.54 100 ± 0.10 Quatro.0
3.175 125 ± 0.13 ± 5.0
4.06 160 ± 0.18 ± 7.0
5.08 200 ± 0.20 ± 8.0
6.35 250 ± 0.25 ± 100

Nota: espessura mínima 0,127 mm. espessuras adicionais disponíveis em incrementos de 0,127 mm. espessuras personalizadas disponíveis mediante pedido.





Tamanhos padrão de painéis e revestimentos de cobre

Parâmetro Opções
Tamanhos padrão do painel 305 × 460 mm (12" × 18")
  460 × 610 mm (18" × 24")
  610 × 920 mm (24" × 36")
  Tamanhos personalizados disponíveis
Espessura de cobre 0.5 oz (18 μm)
  10,0 oz (35 μm)
  Outras espessuras disponíveis a pedido
Tipos de folhas de cobre RTF ️ cobre de baixa rugosidade (norma)
  50Ω Resistência incorporada Folha de cobre (liga de NiP, espessura 0,2 μm, 50±5Ω/m2)
  Disponível em versões revestidas de cobre ou de alumínio





Opções com apoio metálico (F4BTMS265-AL / F4BTMS265-CU)

A série F4BTMS também oferece versões com suporte metálico para aplicações de blindagem ou dissipação de calor:

Modelo Base metálica Densidade (g/cm3) Conductividade térmica (W/m·K) CTE (ppm/°C) Espessura de metal disponível (mm) Tamanho do painel (mm)
F4BTMS265-CU Cobre 8.9 380 17 0.48, 0.98, 1.48, 1.98, 2.98, 3.98 460 × 610
F4BTMS265-AL Alumínio 2.7 180 24   460 × 305



Nota: Tolerância de espessura do metal: +0,02 / -0,05 mm. Especificações de espessura disponíveis mediante pedido.

F4BTMS265-AL = F4BTMS265 com suporte de alumínio
F4BTMS265-CU = F4BTMS265 com suporte de cobre



Exemplo de projeto de PCB de 2 camadas usando F4BTMS265

Para demonstrar a aplicação prática do F4BTMS265, o seguinte é um caso completo de projeto de PCB rígido de 2 camadas.



O que é o F4BTMS265 e quais são as suas especificações Dk, Df, CTE e PCB aeroespacial? 1



Especificações de projeto de PCB

Parâmetro Especificações
Material de base F4BTMS265 (Taizhou Wangling)
Número de camadas Rígido de duas camadas
Dimensões da placa 970,00 mm × 76,00 mm por painel, ±0,15 mm
Traço/Espaço mínimo 14 / 14 mils
Tamanho mínimo do buraco 0.25 mm
Vias cegas/enterradas Nenhum
Peso de Cu acabado 1 oz (35 μm) todas as camadas
Via espessura do revestimento 20 μm
Revestimento de superfície ENIG (Ouro de imersão em níquel sem eléctro)
Top Silkscreen Branco
Tela de seda inferior Nenhum
Máscara de solda superior Negro
Máscara de solda inferior Nenhum
Ensaios elétricos 100% antes da expedição
Formato da obra de arte Gerber RS-274-X
Padrão aceito Classe IPC-2
Área de serviço Em todo o mundo





Observações do Projeto

Esta placa (97 mm × 76 mm) apresenta um número significativo de componentes (39 componentes com apenas 2 redes, sugerindo um módulo funcional de RF ou microondas complexo.



30 mil (0,762 mm) espessura dielétrica √ espessura padrão para projetos de PCB de alta frequência



Máscara de soldadura preta na camada superior ️ Fornece proteção e consistência estética; a máscara de soldadura preta é frequentemente preferida para aplicações de alta frequência devido ao seu acabamento fosco e à sua redução da refletividade



Tela de seda branca na camada superior Marcação clara dos componentes contra a máscara de solda preta; melhora a montagem e a inspecção



ENIG acabamento de superfície Provê excelente solderability e planosidade para ligações RF



Traço/espaçamento generoso (14/14 mils) Sugere que o projeto pode envolver considerações de maior voltagem ou potência ou pode simplesmente ser um projeto de RF menos densamente povoado



Alto através da contagem (25 vias) Reflecte a necessidade de aterramento ou blindagem frequentes em um projeto de microondas



A baixa perda do F4BTMS265 (Df ≈ 0,0012 @ 10 GHz) Critical para manter a integridade do sinal em altas frequências



Conformidade IPC-Classe-2





Destaques do processo de fabricação



Processamento de PTFE padrão F4BTMS265 pode ser fabricado utilizando técnicas de PCB de PTFE padrão



Excelente estabilidade dimensional. O reforço de fibra de vidro ultrafina minimiza a distorção durante o processamento.



Capacidade de furo denso Suporta tamanho mínimo de furo de 0,25 mm



Capacidade de múltiplas camadas. Adequado para aplicações de múltiplas camadas e backplane.



Testes elétricos 100% Garante a integridade funcional de todos os painéis





Aplicações típicas



- Equipamentos aeroespaciais, espaciais e de cabina
- Microondas, RF.
- Radar militar.
- Redes de alimentação
- Antenas sensíveis a fases, antenas de matriz de fases
- Comunicações por satélite e muito mais





Conclusão

F4BTMS265 da Taizhou Wangling Insulation Material Factory representa um avanço significativo na tecnologia de compósitos baseados em PTFE, combinando os benefícios de ultrafinos,Reforço de fibras de vidro ultrafinas, alto preenchimento cerâmico e fiabilidade de nível aeroespacial.04Com um fator de dissipação de 0,0012 a 10 GHz e um desempenho estável até 40 GHz, o F4BTMS265 oferece o desempenho necessário para as aplicações de microondas, radar e aeroespacial mais exigentes.



As principais vantagens incluem:



Confiabilidade de nível aeroespacial resistente à radiação, com baixas emissões de gases, apto para o espaço



Perda ultra-baixa (Df = 0,0012 @ 10 GHz)



Reforço de vidro ultrafino



Capacidade de 40 GHz ️ Adequado para aplicações de microondas e radar



Excelente estabilidade a temperaturas ¢ TCDk de -88 ppm/°C de -55°C a 150°C



Baixa CTE (15/20/72 ppm/°C) Excelente estabilidade dimensional; PTHs fiáveis



Baixa absorção de umidade (0,025%) Performance estável em todos os ambientes



Alternativa rentável substituindo materiais ocidentais semelhantes por preços competitivos



Processamento de PTFE padrão Compativel com técnicas de fabrico padrão



Seja usado em eletrônicos de naves espaciais, radar militar ou sistemas de antena sensíveis a fases, o F4BTMS265 fornece uma base confiável e de alto desempenho para projetos de circuitos de alta frequência exigentes.



Mapa do Site |  Política de Privacidade | China bom Qualidade PCB recém-enviada de Bicheng Fornecedor. Copyright © 2016-2026 Shenzhen Bicheng Electronics Technology Co., Ltd Todos. Todos os direitos reservados.
