Placa F4BTMS450 DK4.5 Aprimorada: O Laminado Cerâmico de PTFE de Próxima Geração para Aplicações Aeroespaciais e de Micro-ondas Sensíveis à Fase

Descrição de produto

O que é F4BTMS450?

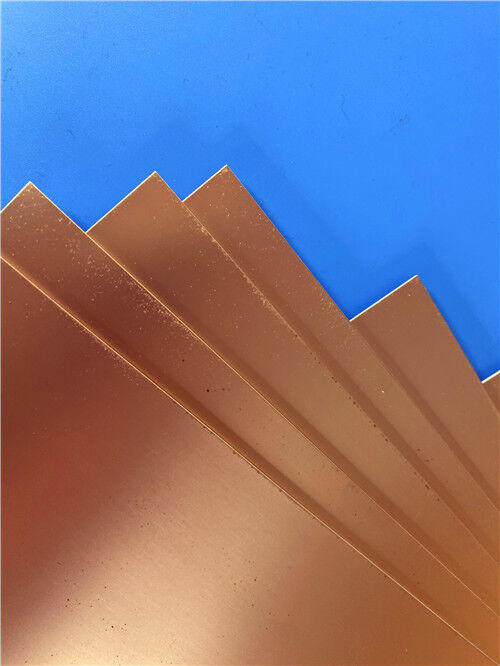

F4BTMS450 é um laminado compósito à base de PTFE aprimorado, desenvolvido pela Taizhou Wangling Insulating Material Factory. Representa um avanço tecnológico em relação à série F4BTM, incorporando uma quantidade significativa de carga cerâmica com reforço de fibra de vidro tecida ultrafina e ultradelgada. Com uma constante dielétrica de 4,50 ± 0,09 a 10 GHz, um fator de dissipação de 0,0015 a 10 GHz e um CTE compatível com cobre (12 ppm/°C em X/Y), é um material de grau aeroespacial e alta confiabilidade que pode substituir produtos importados similares. A fibra de vidro ultrafina minimiza o efeito de trama de vidro, ao mesmo tempo que melhora a estabilidade dimensional, tornando-o ideal para aplicações sensíveis à fase, incluindo radar, redes de alimentação, antenas de arranjo em fase e comunicações por satélite.





Principais Destaques (Resumo)



Dk (10 GHz): 4,50 ± 0,09



Fator de Dissipação: 0,0015 @ 10 GHz; 0,0019 @ 20 GHz



TCDK (-55°C a 150°C): -58 ppm/°C



CTE (X/Y/Z): 12 / 12 / 45 ppm/°C (-55°C a 288°C)



Condutividade Térmica: 0,64 W/(m·K) – aprimorada para aplicações de maior potência



Absorção de Umidade: 0,08%



Inflamabilidade: UL 94 V-0



Resistência Elétrica (direção Z): >45 kV/mm



Diferencial Chave: O reforço de fibra de vidro ultrafina/ultradelgada minimiza o efeito de trama de vidro, ao mesmo tempo que proporciona excelente estabilidade dimensional





1. Por que escolher F4BTMS450? – Racional para Seleção de Material

F4BTMS450 é o sucessor aprimorado da série F4BTM, apresentando avanços tecnológicos significativos tanto na formulação quanto nos processos de fabricação. Para engenheiros que projetam circuitos de alta frequência que exigem desempenho elétrico e confiabilidade mecânica, F4BTMS450 atende a esses requisitos por meio de cinco vantagens principais:



Efeito de Trama de Vidro Minimizado: Ao contrário dos laminados de PTFE com vidro tecido tradicionais, o F4BTMS450 utiliza reforço de tecido de fibra de vidro ultrafina e ultradelgada. Isso minimiza o efeito de trama de vidro na propagação de ondas eletromagnéticas, reduzindo a perda dielétrica e diminuindo a anisotropia X/Y/Z. O resultado é uma impedância e resposta de fase mais consistentes – críticas para aplicações sensíveis à fase, como antenas de arranjo em fase.



Estabilidade Dimensional Aprimorada: A combinação de reforço de fibra de vidro ultrafina com alta carga cerâmica proporciona excelente estabilidade dimensional, garantindo registro preciso durante a fabricação de PCBs e desempenho confiável em extremos de temperatura.



Desempenho Elétrico Superior: Com um Dk de 4,50 ± 0,09 e baixo fator de dissipação (0,0015 @ 10 GHz), o F4BTMS450 oferece propriedades elétricas consistentes em toda a frequência. O material mantém constante dielétrica estável e baixa perda de até 40 GHz, tornando-o adequado para aplicações sensíveis à fase.



Excelentes Propriedades Térmicas: A condutividade térmica de 0,64 W/(m·K) é superior aos laminados de PTFE padrão, permitindo melhor dissipação de calor em aplicações de maior potência. O baixo CTE em X/Y (12 ppm/°C) corresponde de perto ao cobre, garantindo a integridade confiável dos furos metalizados.



Confiabilidade de Grau Aeroespacial: Com baixas propriedades de desgaseificação que atendem aos requisitos de aplicações espaciais, excelente resistência à radiação e desempenho estável de -55°C a +260°C, o F4BTMS450 é qualificado para ambientes aeroespaciais e de defesa exigentes.





2. Propriedades do Laminado F4BTMS450

A tabela abaixo consolida todas as especificações elétricas, mecânicas, térmicas e físicas para F4BTMS450, conforme fornecido na folha de dados oficial. Todos os valores representam dados medidos típicos e destinam-se a auxiliar na seleção de materiais.

—	Condição de Teste	Unidades	Valor Típico
Constante Dielétrica (Típica)	10 GHz, Stripline (direção Z)	—	4,50
Constante Dielétrica (Valor de Projeto)	10 GHz, Microstrip de 50Ω (direção Z)	—	4,5
Tolerância da Constante Dielétrica	—	—	±0,09
Fator de Dissipação (Típico)	2 GHz	—	0,0015
Fator de Dissipação (Típico)	10 GHz	—	0,0019
Fator de Dissipação (Típico)	20 GHz	—	0,0024
Coeficiente de Temperatura da Constante Dielétrica (TCDK)	-55°C a 150°C	ppm/°C	-58
Resistência de Descascamento (cobre RTF de 1 oz)	—	N/mm	>1,2
Resistividade Volumétrica	Condição normal	MΩ·cm	≥1 × 10⁸
Resistência de Superfície	Condição normal	MΩ	≥1 × 10⁸
Rigidez Dielétrica (direção Z)	5kV, 500V/s	kV/mm	>45
Tensão de Ruptura (direção X/Y)	5kV, 500V/s	kV	>54
CTE – Eixo X	-55°C a 288°C	ppm/°C	12
CTE – Eixo Y	-55°C a 288°C	ppm/°C	12
CTE – Eixo Z	-55°C a 288°C	ppm/°C	45
Estresse Térmico	260°C, 10s, 3 ciclos	—	Sem delaminação
Condutividade Térmica (direção Z)	—	W/(m·K)	0,64
Temperatura de Operação a Longo Prazo	—	°C	-55 a +260
Densidade	Temperatura ambiente	g/cm³	2,53
Absorção de Umidade	20±2°C, 24 horas	%	0,08
Classificação de Inflamabilidade	UL-94	—	V-0
Composição do Material	—	—	PTFE + Fibra de vidro ultrafina/ultradelgada + Cerâmica

Referência dos Métodos de Teste:



A constante dielétrica (típica) é medida de acordo com GB/T 12636-1990 ou IPC-TM-650 2.5.5.5 (método stripline) na direção Z.



Os valores de Dk de projeto são medidos usando o método de microstrip de 50Ω.



Outras propriedades seguem os padrões IPC-TM-650 ou GBT4722-2017.



Todos os dados de teste são valores de medição típicos destinados a auxiliar na seleção de materiais e não constituem garantias expressas ou implícitas.





3. Estabilidade de Frequência e Temperatura

F4BTMS450 demonstra excelente estabilidade em frequência e temperatura:



Estabilidade de Frequência: O material mantém valores estáveis de constante dielétrica e baixa perda de 0,5 GHz a 20 GHz e além (utilizável até 40 GHz), atendendo aos requisitos de projeto em uma ampla faixa de frequência.



Estabilidade de Temperatura: Com um TCDK de -58 ppm/°C de -55°C a 150°C, o F4BTMS450 proporciona excelente estabilidade de fase em extremos de temperatura. A faixa de temperatura operacional real utilizável excede significativamente essa faixa testada.





4. Estudo de Caso de Projeto de PCB – Da Especificação à Realidade

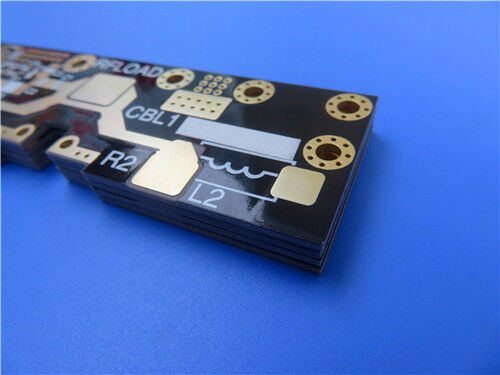

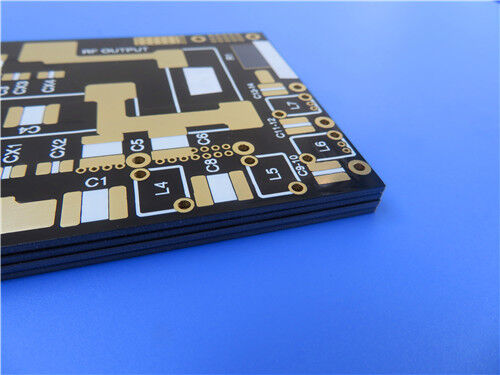

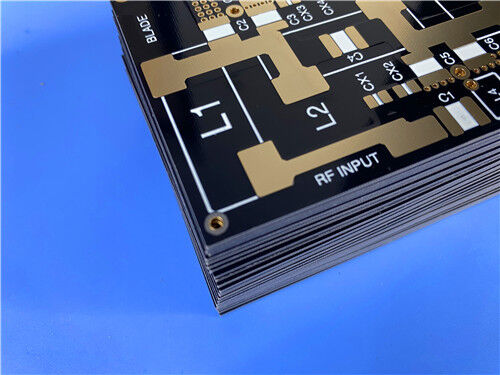

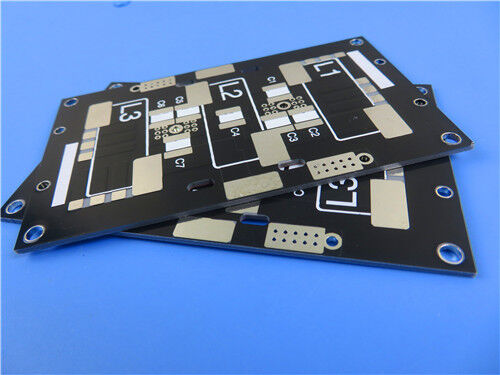

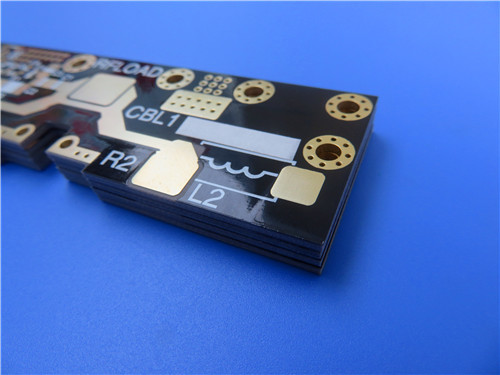

Para ilustrar como o F4BTMS450 se comporta em um projeto do mundo real, aqui está um exemplo de placa de 2 camadas com uma espessura final de 0,6 mm.





Especificações do Projeto de PCB

Parâmetro	Especificação
Material Base	F4BTMS450
Contagem de Camadas	2
Dimensões da Placa	38,4 mm × 56,35 mm (±0,15 mm)
Espessura Final da Placa	0,6 mm
Empilhamento da PCB	Cu (35µm) / Núcleo F4BTMS450 (0,508 mm / 20 mil) / Cu (35µm)
Traço / Espaço Mínimo	4 / 6 mils
Tamanho Mínimo do Furo	0,3 mm
Vias Cegas	Nenhuma
Peso Final do Cobre (Camadas Externas)	1 oz (35 µm / 1,4 mil)
Espessura da Metalização do Via	20 µm
Acabamento da Superfície	HASL LF (Soldagem a Ar Quente Sem Chumbo)
Serigrafia Superior	Branco
Serigrafia Inferior	Nenhuma
Máscara de Solda Superior	Preto
Máscara de Solda Inferior	Nenhuma
Padrão de Qualidade	IPC Classe-2
Testes	Teste Elétrico 100%
Formato da Arte	Gerber RS-274-X
Disponibilidade	Mundial



Racional de Engenharia para Especificações Chave:

Parâmetro	Racional
Seleção de F4BTMS450	Escolha por seu alto Dk (4,50), baixa perda, excelente estabilidade dimensional e efeito de trama de vidro minimizado – críticos para aplicações de RF e radar sensíveis à fase.
Espessura Final de 0,6 mm	Alcançada usando núcleo F4BTMS450 de 20 mil (0,508 mm); proporciona rigidez mecânica, mantendo um fator de forma compacto.
Traço/Espaço de 4/6 mils	Capacidade de recursos finos habilitada pela estabilidade dimensional do F4BTMS450; suporta roteamento RF e DC denso.
Tamanho Mínimo do Furo de 0,3 mm	Capacidade de perfuração mecânica; sem necessidade de vias a laser ou cegas, simplificando a fabricação.
Peso de Cobre de 1 oz	Equilibra a capacidade de condução de corrente com a capacidade de gravação de recursos finos.
Metalização de Via de 20 µm	Excede o mínimo da IPC Classe-2; garante robustez na integridade do PTH.
Acabamento de Superfície HASL LF	HASL sem chumbo fornece um acabamento soldável e econômico, adequado para montagem de componentes through-hole e SMT.
Serigrafia Superior (Branco)	Fornece designadores de referência de componentes para montagem; o branco oferece excelente contraste em máscara de solda preta.
Máscara de Solda Superior (Preto)	Protege os circuitos do lado superior; opção de cor preta de acordo com a preferência do cliente para requisitos estéticos ou ópticos.
Sem Máscara de Solda Inferior	Deixado exposto para potenciais aplicações de aterramento ou dissipação de calor.
IPC Classe-2	Equilibra custo e confiabilidade para aplicações aeroespaciais e de defesa comerciais.
Teste Elétrico 100%	Garante impedância, continuidade e isolamento antes do envio.





Principais Notas de Fabricação para F4BTMS450:



Perfuração: A construção de fibra de vidro ultrafina/ultradelgada do F4BTMS450 requer brocas de carboneto afiadas com velocidades e taxas de retração otimizadas. O reforço de vidro fino reduz o desgaste da ferramenta em comparação com o PTFE com vidro tecido padrão, ao mesmo tempo que proporciona excelente qualidade de furo.



Preparação da Superfície: Aplicam-se técnicas padrão de processamento de PTFE. O tratamento por plasma (por exemplo, CF₄/O₂) é recomendado antes da metalização para ativar a superfície do PTFE e garantir forte adesão.



Estabilidade Dimensional: A combinação de fibra de vidro ultrafina e carga cerâmica proporciona excelente estabilidade dimensional, resultando em registro preciso e altos rendimentos de fabricação – particularmente valioso para projetos de passo fino (traço/espaço de 4/6 mils).



Aplicação de Máscara de Solda: A máscara de solda preta requer controle de processo cuidadoso para cor e cobertura consistentes; formulações de máscara de solda compatíveis com PTFE padrão são recomendadas.





5. Posicionamento Comparativo – Como o F4BTMS450 se Destaca

Aspecto	F4BTMS450	PTFE com Vidro Tecido Padrão	Laminados de PTFE Não Tecidos
Tipo de Fibra de Vidro	Ultrafina / ultradelgada	Vidro tecido padrão	Fibra não tecida / picada
Efeito de Trama de Vidro	Minimizado	Presente (ondulação de fase)	Mínimo
Estabilidade Dimensional	Excelente	Bom	Moderado
Dk @ 10 GHz	4,50 ± 0,09	Variável	Variável
Fator de Dissipação @ 10 GHz	0,0019	Tipicamente mais alto	Comparável
CTE X/Y (ppm/°C)	12 (estreitamente compatível com Cu)	~17–26	Variável
Condutividade Térmica	0,64 W/(m·K)	~0,22–0,50	~0,20–0,50
Rigidez Dielétrica	>45 kV/mm	Inferior	Comparável
Recurso Único	Formulação inovadora com fibra de vidro ultrafina	Construção padrão	Reforço não tecido

Nota: A construção de fibra de vidro ultrafina/ultradelgada do F4BTMS450 minimiza o efeito de trama de vidro, ao mesmo tempo que proporciona estabilidade dimensional superior – uma combinação não tipicamente disponível em laminados de PTFE tecidos ou não tecidos padrão.





6. Aplicações Típicas – Onde o F4BTMS450 Brilha

Equipamentos Aeroespaciais: Sistemas espaciais, equipamentos de cabine e eletrônicos de bordo

Sistemas de Micro-ondas e RF: Circuitos de alta frequência que exigem propriedades dielétricas estáveis

Radar e Radar Militar: Radares de arranjo em fase, sistemas de alerta antecipado e radar aéreo

Redes de Alimentação: Redes de distribuição para sistemas de antenas

Antenas Sensíveis à Fase: Antenas de arranjo em fase e redes de formação de feixe

Comunicações por Satélite: Estações terrestres, cargas úteis e terminais de comunicação

Aplicações de Alta Potência: Onde a condutividade térmica aprimorada (0,64 W/(m·K)) é benéfica





Q1: Qual é a diferença entre F4BTMS450 e a série F4BTM?

F4BTMS450 é uma versão aprimorada da série F4BTM, apresentando avanços tecnológicos na formulação do material e nos processos de fabricação. Ele incorpora mais carga cerâmica com reforço de fibra de vidro ultrafina e ultradelgada, resultando em uma faixa de Dk mais ampla, menor perda, melhor estabilidade dimensional, menor anisotropia, maior resistência elétrica e condutividade térmica aprimorada.





Q2: Como o F4BTMS450 minimiza o efeito de trama de vidro?
Ao usar tecido de fibra de vidro ultrafina e ultradelgada combinado com alta carga cerâmica, o efeito de trama de vidro na propagação de ondas eletromagnéticas é minimizado. Isso reduz a perda dielétrica e diminui a anisotropia X/Y/Z, resultando em impedância e resposta de fase mais consistentes.





Q3: Qual é a frequência operacional máxima do F4BTMS450?
O material mantém constante dielétrica estável e baixa perda de até 40 GHz, tornando-o adequado para aplicações sensíveis à fase em uma ampla faixa de frequência.





Q4: O F4BTMS450 é adequado para aplicações espaciais?
Sim. Ele apresenta excelente resistência à radiação, baixas propriedades de desgaseificação que atendem aos requisitos espaciais e desempenho estável de -55°C a +260°C, tornando-o qualificado para aplicações aeroespaciais e espaciais.





Q5: Quais espessuras dielétricas estão disponíveis para F4BTMS450?
A espessura mínima é de 0,254 mm (10 mil), com disponibilidade em incrementos de 0,127 mm até 6,35 mm (250 mil). Espessuras personalizadas estão disponíveis mediante solicitação.





Q6: O F4BTMS450 pode substituir materiais importados?
Sim. O F4BTMS450 é projetado especificamente como uma alternativa de alta confiabilidade a produtos importados similares, oferecendo propriedades elétricas, térmicas e mecânicas comparáveis ou superiores.





Q7: Quais acabamentos de superfície são compatíveis com F4BTMS450?
HASL LF (como no estudo de caso), ouro de imersão, prata de imersão, ENEPIG e OSP são compatíveis com preparação de superfície adequada (tratamento por plasma) antes do acabamento.





Q8: Todos os valores na tabela de propriedades são garantidos?
Os dados fornecidos são valores medidos típicos destinados a auxiliar na seleção de materiais. Eles não constituem garantias expressas ou implícitas. Os usuários finais devem verificar a adequação para sua aplicação específica por meio de seus próprios testes.





Conclusão

O F4BTMS450 da Taizhou Wangling Insulating Material Factory representa um avanço significativo em laminados de alta frequência à base de PTFE. Sua combinação inovadora de reforço de fibra de vidro ultrafina/ultradelgada com alta carga cerâmica oferece efeito de trama de vidro minimizado, excelente estabilidade dimensional e desempenho elétrico superior – todos atributos críticos para radar sensível à fase, redes de alimentação, antenas de arranjo em fase e comunicações por satélite. Conforme demonstrado pelo estudo de caso de projeto de PCB de 2 camadas – apresentando uma espessura de 0,6 mm, traço/espaço de 4/6 mils e acabamento HASL LF – o F4BTMS450 se integra perfeitamente aos fluxos de trabalho de fabricação padrão, ao mesmo tempo que atende aos requisitos exigentes das aplicações aeroespaciais e de defesa. Para engenheiros que buscam uma alternativa confiável e de alto desempenho a materiais importados, o F4BTMS450 oferece uma solução atraente e comprovada em campo.
