Laminado F4BTM298 de PTFE de alto DK da Wangling com folha de cobre ED
Pessoa de Contato : Sally Mao
Número de telefone : 86-755-27374847
Whatsapp : +8618277967574
Descrição de produto
É um laminado de alta frequência à base de resina termoendurecível fabricado pela Taizhou Wangling Insulating Materials Factory. Faz parte da série WL-CT. A camada dielétrica é composta de resina de hidrocarboneto, cerâmica e tecido de fibra de vidro. A constante dielétrica (Dk) é 3,48 a 10 GHz. O fator de dissipação (Df) é 0,0039 em 10 GHz. O material tem uma Tg superior a 280°C. A condutividade térmica é 0,70 W/(m·K). O CTE nos eixos X e Y é 11 e 14 ppm/°C. O CTE do eixo Z é de 34 ppm/°C. O material pode ser processado usando técnicas padrão FR-4. Isto é mais simples que o processamento de PTFE. O material oferece melhor estabilidade e consistência nos circuitos.
Qual PCB pode ser construído com ele?

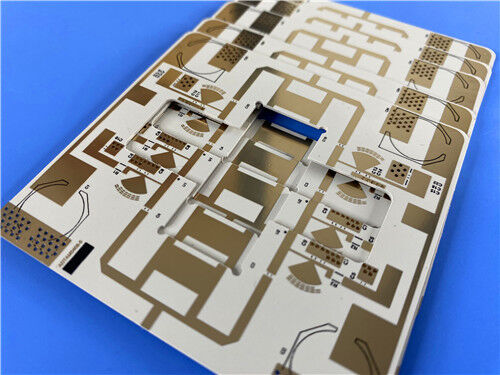

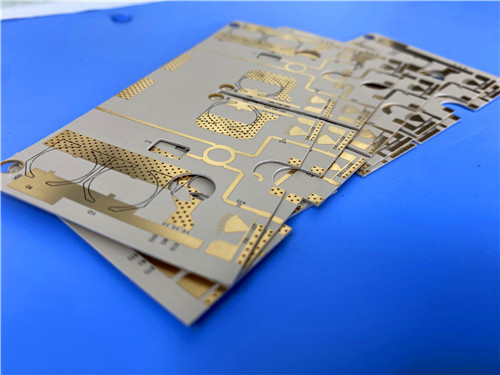

Uma solução completa de RF PCB de 2 camadas pode ser fornecida. A placa é baseada no material WL-CT350. A espessura final é de 0,2 mm. O peso do cobre é de 1 onça por camada. O ouro de imersão é aplicado como acabamento superficial. Nenhuma máscara de solda é aplicada em nenhum dos lados. A serigrafia preta é impressa na camada superior. O traço e espaço mínimos são 6 e 7 mils. O tamanho mínimo do furo é 0,3 mm. A espessura do revestimento é de 20 µm. O padrão de qualidade é IPC Classe 2. Esta placa é ideal para antenas de estações base, antenas de satélite, radares automotivos, amplificadores de potência, dispositivos de RF e filtros.
![]()
Visão geral dos materiais
O WL-CT350 é um laminado de alta frequência à base de resina termofixa. É fabricado pela Taizhou Wangling Insulating Materials Factory. Faz parte da série WL-CT. A camada dielétrica é composta de resina de hidrocarboneto, cerâmica e tecido de fibra de vidro.
O material oferece desempenho de baixa perda. Ele atende aos requisitos para projetos de alta frequência. O processamento de PCB pode ser realizado usando técnicas semelhantes aos materiais FR-4. Isto é mais simples em comparação com materiais de PTFE. Melhor estabilidade e consistência nos circuitos são garantidas. O material pode ser utilizado como substituto de produtos similares estrangeiros.
A combinação de resina de hidrocarboneto e cerâmica composta oferece diversas vantagens:
Excelente baixa perda
Resistência a altas temperaturas
Estabilidade de temperatura
Baixo coeficiente de expansão térmica
Alta Tg superior a 280°C
Por que escolher WL-CT350 em vez de PTFE:
| Recurso | WL-CT350 (Termofixo) | Materiais à Base de PTFE |
| Processamento | Técnicas padrão FR-4 | Técnicas especializadas de PTFE |
| Através da preparação | Não é necessário ácido de sódio | Gravura de sódio frequentemente necessária |
| Manuseio do Painel | Manuseio rígido e automatizado | Manuseio suave e especializado |
| Estabilidade Dimensional | Excelente | Bom (com reforço de vidro) |
| Tg | >280°C | N/A (PTFE suaviza) |
| União de fios | Confiável (termofixo) | Risco de levantamento da almofada |
| Custo | Econômico | Mais caro |
Ficha Técnica WL-CT350
| Propriedade | Condição de teste | Unidade | Valor WL-CT350 |
| Constante dielétrica (típica) | 10GHz | - | 3,48 |
| Constante Dielétrica (Projeto) | 10GHz | - | 3,66 |
| Tolerância DK | - | - | ±0,05 |
| Fator de Dissipação (Típico) | 2GHz | - | 0,003 |
| 10GHz | - | 0,0039 | |
| 20 GHz | - | 0,0048 | |
| TCDk | -55°C a 150°C | ppm/°C | 52 |
| Força de casca (1 onça ED) | - | N/mm | 0,85 |
| (1 onça RTF) | - | N/mm | 0,72 |
| Resistividade de volume | Condição normal | MΩ·cm | 1×10⁹ |
| Resistividade de Superfície | Condição normal | MΩ | 4×10⁹ |
| Resistência Elétrica (direção Z) | 5 kW, 500 V/s | kV/mm | 31 |
| Tensão de ruptura (direção X/Y) | 5 kW, 500 V/s | kV | 30 |
| Eixo X CTE | -55°C a 288°C | ppm/°C | 11 |
| Eixo Y CTE | -55°C a 288°C | ppm/°C | 14 |
| Eixo Z CTE | -55°C a 288°C | ppm/°C | 34 |
| Estresse térmico | 288°C, 10s, 3 vezes | - | Sem delaminação |
| Absorção de Água | 23,5±2°C, 24 horas | % | 0,05 |
| Densidade | Temperatura normal | g/cm³ | 1,9 |
| Temperatura de serviço a longo prazo | - | °C | -55 a +260 |
| Condutividade Térmica | Direção Z | C/(m·K) | 0,7 |
| Valor PIM (com cobre RTF) | - | dBc | ≤ -157 |
| Inflamabilidade | UL94 | Avaliação | V-0 |
| Tg | - | °C | >280 |
| Td | Início | °C | 386 |
| Conteúdo de halogênio | - | - | Halogenado |
| Composição | - | - | Hidrocarboneto + Cerâmica + Tecido de Vidro |
Principais vantagens do WL-CT350
| Recurso | Beneficiar |
| Dk é 3,48 ±0,05 | Tolerância restrita permite controle de impedância consistente |
| Df é 0,0039 em 10 GHz | Baixa perda minimiza a atenuação do sinal em circuitos de micro-ondas |
| Tg é >280°C | Suporta soldagem sem chumbo sem deformação |
| Td é 386°C | Boa resistência à decomposição térmica |
| TCDk é 52 ppm/°C | A sobretemperatura Dk estável garante desempenho consistente |
| CTE X/Y é 11/14 ppm/°C | CTE corresponde ao cobre; excelente estabilidade dimensional |
| CTE Z é 34 ppm/°C | Uma boa confiabilidade do furo passante é garantida |
| A condutividade térmica é 0,70 W/(m·K) | A dissipação de calor é melhorada para aplicações de energia |
| A absorção de umidade é de 0,05% | A absorção de água muito baixa garante um desempenho estável |
| A classificação UL94 V-0 é alcançada | A conformidade com a segurança contra incêndio é garantida |
| Processabilidade do FR-4 | Não é necessário equipamento especializado; menor custo de fabricação |
| Resina termofixa é usada | Não amolece quando aquecido; ligação de fio confiável |
| A resistência à radiação é fornecida | Adequado para aplicações aeroespaciais |
| Baixa liberação de gases é garantida | Adequado para aplicações espaciais |
Variantes da série WL-CT350 vs. WL-CT
A série WL-CT oferece múltiplas constantes dielétricas. As opções estão listadas abaixo.
| Material | Dk em 10 GHz | Melhor Aplicação |
| WL-CT300 | 3 | Geral RF |
| WL-CT330 | 3.3 | RF e microondas |
| WL-CT338 | 3,38 | RF de alta frequência |
| WL-CT348 | 3,48 | RF, antenas, radar automotivo |
| WL-CT410 | 4.1 | Requisitos mais elevados de Dk |
| WL-CT615 | 6.15 | Aplicativos com alto DK |
Campos de aplicação
- Antenas de estação base e antenas de satélite.
- Radares automotivos, sensores e sistemas de navegação.
- Amplificadores de potência.
- Cabeças de satélite de alta frequência.
- Dispositivos e filtros RF.
- Antenas WIMAX e antenas distribuídas.
PCB RF personalizado de 2 camadas – especificação completa
Uma solução completa de RF PCB de 2 camadas pode ser fornecida com base no WL-CT350. As especificações são mostradas abaixo.
![]()
Especificações da placa
| Especificação | Detalhe |
| Tipo de placa | PCB RF de 2 camadas |
| Material Básico | WL-CT350 (núcleo de 0,102 mm / 4 mil) |
| Espessura da placa acabada | 0,2 mm |
| Peso de cobre acabado | 1 onça (35 µm) por camada |
| Dimensões da placa | 56,8 × 78,09 mm (1 peça) |
| Tolerância Dimensional | ±0,15mm |
| Rastreamento/espaço mínimo | 6/7 mils |
| Tamanho mínimo do furo | 0,3mm |
| Através da Espessura do Chapeamento | 20 µm |
| Acabamento de superfície | Ouro de Imersão (ENIG) |
| Máscara de solda superior | Não |
| Máscara de solda inferior | Não |
| Serigrafia superior | Preto |
| Serigrafia inferior | Não |
| Classificação IPC | Classe 2 |
| Formato da arte | Gerber RS-274-X |
| Teste | Teste 100% elétrico (antes do envio) |
| Disponibilidade | Mundialmente |
Principais benefícios deste design de PCB
| Recurso | Beneficiar |
| O design RF de 2 camadas é usado | A implementação de circuito de RF simples e econômica é alcançada |
| Núcleo WL-CT350 (0,102 mm) é usado | Baixa perda (0,0039), Dk estável (3,48) e processabilidade FR-4 |
| Placa fina de 0,2 mm | Design ultraleve e compacto é alcançado |
| 6/7 mil traços e espaço são usados | Circuitos de RF finos e de alta densidade podem ser produzidos |
| Nenhuma máscara de solda é usada em nenhum dos lados | Peso e custo são reduzidos; O desempenho de RF é otimizado |
| O acabamento dourado de imersão é aplicado | Excelente soldabilidade; resistência à oxidação; superfície plana |
| 20 µm via chapeamento é usado | Conexões de furo passante revestidas e confiáveis são garantidas |
| A qualidade IPC Classe 2 é atendida | Os padrões de qualidade comercial e industrial são satisfeitos |
| Teste 100% elétrico é realizado | A integridade funcional é garantida antes do envio |
Q1: Qual é a constante dielétrica do WL-CT350?
O Dk típico é 3,48 a 10 GHz e 23°C. O design Dk é 3,66 a 10 GHz. A tolerância Dk é ±0,05.
Q2: Como o WL-CT350 se compara aos materiais PTFE?
WL-CT350 é um material de hidrocarboneto termoendurecível. Oferece desempenho de alta frequência semelhante ao PTFE. No entanto, pode ser processado utilizando técnicas padrão FR-4. Nenhum equipamento especializado é necessário. Isso reduz o custo de fabricação e o prazo de entrega. Também oferece melhor estabilidade dimensional e confiabilidade.
Q3: Qual é a temperatura operacional máxima do WL-CT350?
A temperatura de serviço a longo prazo é de -55°C a +260°C. A Tg é superior a 280°C. Isso garante um desempenho estável durante a soldagem sem chumbo. Ele também garante confiabilidade em ambientes de alta temperatura.
P4: Quais opções de folha de cobre estão disponíveis para o WL-CT350?
Duas opções de folha de cobre estão disponíveis:
Cobre ED – adequado para aplicações gerais
Cobre RTF – oferece melhor desempenho PIM (≤ -157 dBc), menor perda de condutor e gravação mais precisa
O cobre RTF adiciona aproximadamente 0,018 mm (0,7 mil) à espessura dielétrica.
Pronto para começar?

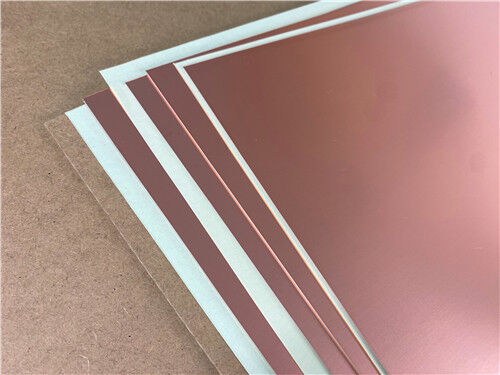

O laminado bruto WL-CT350 pode ser fornecido. Variantes com suporte de alumínio também estão disponíveis. Podem ser fabricados PCBs RF de 2 camadas totalmente fabricados com acabamento em ouro de imersão.
