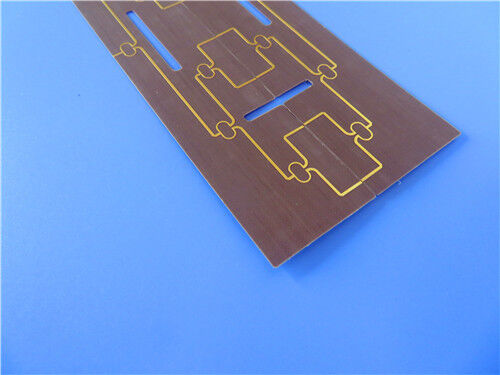

Redução da perda de sinal em projetos de alta frequência: F4BTMS300 laminado Dk de 3 a 10 GHz com folha de cobre RTF

Descrição de produto

Laminado de Micro-ondas de Grau Aeroespacial F4BTMS300 de Alto Desempenho e Solução de PCB Personalizada



À medida que as indústrias aeroespacial, de defesa e de comunicação por satélite exigem desempenho e confiabilidade cada vez maiores, a seleção de materiais torna-se crítica. Em nossa fábrica de fabricação chinesa, nos especializamos em placas de circuito de alta frequência personalizadas e materiais de base, oferecendo soluções construídas em substratos avançados. Este artigo apresenta o excepcional laminado F4BTMS300 – um compósito à base de PTFE de grau aeroespacial desenvolvido nacionalmente – e apresenta nossa solução de PCB de 2 camadas de precisão, adaptada para aproveitar todo o seu potencial.

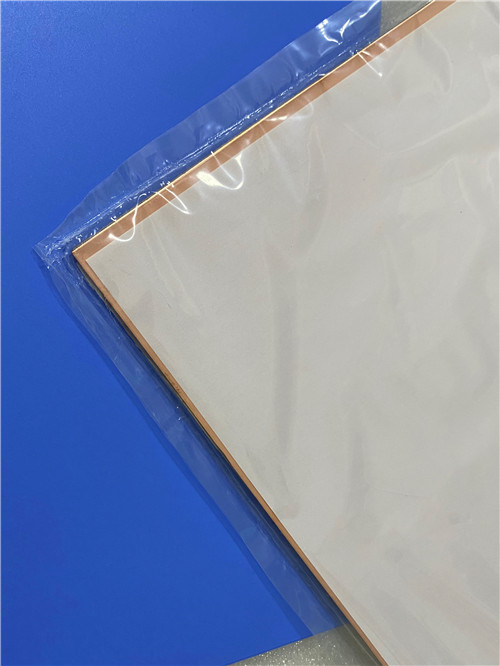

1. Visão Geral do Material F4BTMS300

A série F4BTMS é uma versão aprimorada da estabelecida série F4BTM, incorporando avanços tecnológicos significativos tanto na formulação quanto nos processos de fabricação. O F4BTMS300, em particular, é um compósito de alto desempenho projetado para atender às rigorosas demandas de aplicações aeroespaciais e de alta confiabilidade, oferecendo uma alternativa viável a materiais estrangeiros comparáveis.





Composição e Tecnologia do Material

O F4BTMS300 é um compósito de PTFE (politetrafluoroetileno) preenchido com cerâmica, reforçado com tecido de fibra de vidro ultrafina e ultrafina. As principais inovações incluem:



Alta Carga de Cerâmica: Um grande volume de nano-cerâmicas especiais uniformemente dispersas é misturado com resina de PTFE, aprimorando significativamente as propriedades elétricas e mecânicas.



Minimização do Efeito da Fibra de Vidro: O uso de reforço de fibra de vidro ultrafina minimiza o impacto negativo na propagação de ondas eletromagnéticas, resultando em menor perda dielétrica e menor anisotropia.



Folha de Cobre RTF Padrão: O material vem padrão com folha de cobre RTF (Reverse Treated Foil) de baixa rugosidade, que reduz a perda do condutor, mantendo excelente resistência de descascamento. Ele também pode ser fornecido com placas de base de alumínio ou cobre para gerenciamento térmico aprimorado.



Principais Especificações Técnicas (F4BTMS300)

Parâmetro Técnico do Produto	Modelo/Dados do Produto		F4BTMS300
Características do Produto	Condições de Teste	Unidade	Valor
Constante Dielétrica (Típica)	10 GHz	/	3
Tolerância da Constante Dielétrica	/	/	±0.04
Constante Dielétrica (Valor de Projeto)	10 GHz	/	3
Fator de Dissipação (Típico)	10 GHz	/	0.0013
	20 GHz	/	0.0015
	40 GHz	/	0.0019
Coeficiente de Temperatura da Constante Dielétrica	-55 °C ~ 150 °C	PPM/°C	-20
Resistência de Descascamento	folha de cobre RTF de 1 oz	N/mm	>1.2
Resistividade Volumétrica	Estado normal	MΩ·cm	≥1×10⁸
Resistência de Superfície	Estado normal	MΩ	≥1×10⁸
Rigidez Dielétrica (direção Z)	5 kW, 500 V/s	KV/mm	>40
Tensão de Ruptura (direção XY)	5 kW, 500 V/s	KV	>52
CTE (direção X, Y)	-55 °C ~ 288 °C	ppm/°C	10–11
CTE (direção Z)	-55 °C ~ 288 °C	ppm/°C	22
Estresse Térmico	260 °C, 10 s, 3 ciclos	/	Sem delaminação
Absorção de Água	20±2 °C, 24 horas	%	0.025
Densidade	Temperatura ambiente	g/cm³	2.28
Temperatura de Operação a Longo Prazo	Câmara térmica	°C	-55 ~ +260
Condutividade Térmica	Direção Z	W/(m·K)	0.58
Inflamabilidade	/	UL-94	V-0
Composição do Material	/	/	PTFE, fibra de vidro fina ultrafina, cerâmica





2. Principais Recursos e Vantagens

O F4BTMS300 oferece uma combinação única de propriedades que o tornam uma escolha ideal para aplicações de missão crítica:



Tolerância Estreita de Dk (±0.04): Excelente consistência lote a lote garante desempenho de circuito confiável e repetível.



Perda Dielétrica Ultra Baixa: Com um fator de dissipação tão baixo quanto 0,0013 a 10 GHz e apenas 0,0019 a 40 GHz, o material suporta transmissão de sinal de alta eficiência em uma ampla faixa de frequência.



Estabilidade de Frequência Excepcional: Valores estáveis de Dk e baixa perda de até 40 GHz o tornam adequado para aplicações sensíveis à fase.



Excelente Estabilidade de Temperatura: O baixo TCDk (-20 ppm/°C) garante fase estável e desempenho elétrico na faixa de -55°C a +150°C.



Resistência Superior à Radiação: Mantém propriedades dielétricas e físicas estáveis após exposição a doses de radiação, crítico para aplicações espaciais.



Baixo Desgaseificação: Em conformidade com os requisitos aeroespaciais para desgaseificação a vácuo, garantindo adequação para equipamentos espaciais.



Baixo CTE: A expansão térmica mínima X/Y/Z garante excelente estabilidade térmica dimensional e integridade confiável de furos metalizados (PTH).



Condutividade Térmica Aprimorada: Suporta aplicações de maior potência com dissipação de calor aprimorada em comparação com materiais de PTFE tradicionais.



Excelente Estabilidade Dimensional e Baixa Absorção de Umidade: Garante desempenho e confiabilidade consistentes em ambientes hostis.



Processamento Padrão de PCB: Pode ser fabricado usando processos padrão de placa de circuito à base de PTFE, com excelente usinabilidade demonstrada para padrões de furos densos e circuitos de linha fina.

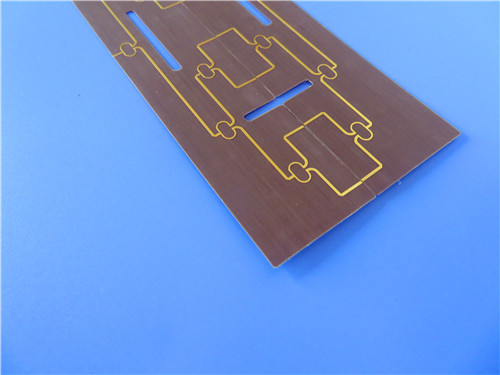

3. Solução Personalizada de PCB de 2 Camadas em F4BTMS300

Aproveitando as propriedades avançadas do F4BTMS300, oferecemos a seguinte solução de PCB rígida de 2 camadas projetada com precisão, otimizada para aplicações de alta frequência e alta confiabilidade, incluindo aeroespacial, radar e comunicações por satélite.





Detalhes da Construção da PCB

Parâmetro	Especificação
Material de Base	F4BTMS300
Número de Camadas	2
Tamanho da Placa Acabada	66,04 mm × 78,00 mm (±0,15 mm)
Espessura da Placa Acabada	0,25 mm
Traço / Espaço Mínimo	4 / 6 mils
Tamanho Mínimo do Furo	0,35 mm (apenas furo passante; sem vias cegas)
Peso do Cobre da Camada Externa	1 oz (35 μm)
Espessura da Metalização da Via	20 μm
Acabamento da Superfície	ENIG (Níquel Químico Ouro por Imersão)
Serigrafia Superior	Nenhum
Serigrafia Inferior	Nenhum
Máscara de Solda Superior	Nenhum
Máscara de Solda Inferior	Nenhum
Teste Elétrico	100% antes do envio
Padrão de Qualidade Aceito	IPC-Classe-2
Formato de Arte	Gerber RS-274-X
Disponibilidade Global	Envio para todo o mundo





Destaques de Design e Fabricação



Construção Ultrafina: Com apenas 0,25 mm de espessura acabada e um núcleo de 0,127 mm (5 mil), esta PCB oferece uma solução leve e de baixo perfil, ideal para montagens aeroespaciais e de micro-ondas compactas.



Capacidade de Recursos Finos: Nosso processo suporta traço/espaço de 4/6 mil e micro-vias de 0,35 mm, permitindo designs de circuito densos e de alta frequência com excelente integridade de sinal.



Camadas de Cobre de Alta Condutividade: Cobre de 1 oz (35 μm) em ambas as camadas externas, combinado com a folha RTF de baixa rugosidade, minimiza as perdas do condutor para operação de alta frequência.



Interconexões Confiáveis: O acabamento de superfície ENIG fornece uma superfície plana, resistente à oxidação e altamente soldável, garantindo fixação robusta de componentes e confiabilidade de ligação de fios.



Confiabilidade Robusta de Vias: Com metalização de via de 20 μm e o baixo CTE do material no eixo Z (22 ppm/°C), a PCB oferece excelente confiabilidade de furos metalizados, mesmo sob condições de ciclo térmico.



Controle de Qualidade Rigoroso: Cada placa é submetida a testes elétricos de 100% e fabricada de acordo com os padrões IPC-Classe-2, garantindo desempenho e confiabilidade consistentes.





4. Aplicações Típicas



Aeroespacial e Defesa: Equipamentos espaciais, eletrônicos de cabine, sistemas de radar militares.



RF e Micro-ondas: Módulos de processamento de sinal de alta frequência, redes de alimentação.



Sistemas de Antena: Antenas sensíveis à fase, antenas de arranjo em fase, antenas GPS/GNSS.



Comunicações por Satélite: Transceptores, downconverters e outros eletrônicos de carga útil.



Teste e Medição: Dispositivos de teste de alta frequência e testadores de chip.





5. Conclusão

Como um fornecedor especializado de placas de circuito de alta frequência personalizadas, combinamos o desempenho avançado do F4BTMS300 – o laminado de grau aeroespacial desenvolvido nacionalmente pela China – com nossas capacidades de fabricação de precisão para entregar soluções de PCB de classe mundial. Nossa oferta de 2 camadas aproveita totalmente a estabilidade dielétrica superior, o gerenciamento térmico, a robustez mecânica e a resistência à radiação do F4BTMS300, garantindo que suas aplicações mais exigentes alcancem os mais altos níveis de desempenho e confiabilidade.



Se você estiver projetando para o espaço, defesa ou comunicações avançadas, nossa equipe de engenharia está pronta para apoiar seu projeto. Para consultas técnicas, amostras ou pedidos de produção, entre em contato conosco hoje mesmo. Esperamos ser seu parceiro confiável em inovação de alta frequência.
