Descrição de produto
Para sistemas de RF aeroespaciais e de defesa, o desempenho do material não se resume apenas às características elétricas — trata-se de sobreviver ao vácuo do espaço, à vibração do lançamento e aos extremos de temperatura do voo, mantendo a estabilidade de fase e a baixa perda. O F4BTMS220 da Taizhou Wangling Insulation Materials Factory representa o ápice desta classe de materiais: um laminado de PTFE preenchido com cerâmica de grau aeroespacial, projetado para substituir produtos estrangeiros comparáveis com confiabilidade e desempenho superiores.
A série F4BTMS é uma versão aprimorada da série F4BTM, alcançando um avanço tecnológico na formulação de materiais e nos processos de fabricação. Ao incorporar uma grande quantidade de nano-cerâmicas especiais uniformemente distribuídas misturadas com resina de PTFE e reforçadas com tecido de fibra de vidro ultrafino e ultrafino, o material minimiza os efeitos da fibra de vidro na propagação de ondas eletromagnéticas, reduz a perda dielétrica e aumenta a estabilidade dimensional. O resultado é um material com menor anisotropia X/Y/Z, maior faixa de frequência utilizável, maior resistência elétrica e melhor condutividade térmica.

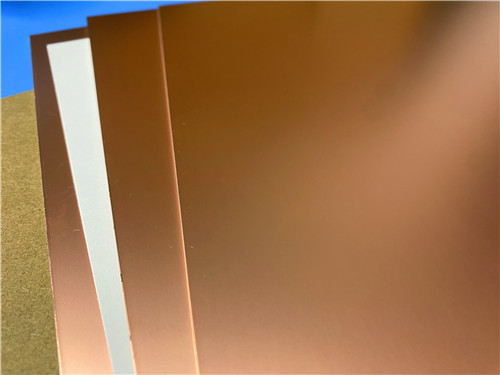

A série F4BTMS vem de fábrica com folha de cobre RTF de baixa rugosidade, reduzindo a perda do condutor e proporcionando excelente resistência de adesão. Pode ser combinada com bases de cobre ou alumínio, e o F4BTMS294 pode ser combinado com folha de cobre resistiva de 50Ω para formar laminados resistivos. O material é processado usando técnicas padrão de fabricação de placas de PTFE e é adequado para processamento multicamadas, de alta contagem de camadas e de backplane, com excelente usinabilidade para vias densas e trilhas finas.
| Parâmetros Técnicos do Produto | Modelos de Produto e Folha de Dados | ||||||||||||
| Características do Produto | Condições de Teste | Unidade | F4BTMS220 | F4BTMS233 | F4BTMS255 | F4BTMS265 | F4BTMS294 | F4BTMS300 | F4BTMS350 | F4BTMS430 | F4BTMS450 | F4BTMS615 | F4BTMS1000 |
| Constante Dielétrica (Típica) | 10GHz | / | 2.2 | 2.33 | 2.55 | 2.65 | 2.94 | 3.00 | 3.50 | 4.30 | 4.50 | 6.15 | 10.20 |
| Tolerância da Constante Dielétrica | / | / | ±0.02 | ±0.03 | ±0.04 | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.09 | ±0.09 | ±0.12 | ±0.2 |
| Constante Dielétrica (Projeto) | 10GHz | / | 2.2 | 2.33 | 2.55 | 2.65 | 2.94 | 3.0 | 3.50 | 4.3 | 4.5 | 6.15 | 10.2 |
| Tangente de Perda (Típica) | 10GHz | / | 0.0009 | 0.0010 | 0.0012 | 0.0012 | 0.0012 | 0.0013 | 0.0016 | 0.0015 | 0.0015 | 0.0020 | 0.0020 |
| 20GHz | / | 0.0010 | 0.0011 | 0.0013 | 0.0014 | 0.0014 | 0.0015 | 0.0019 | 0.0019 | 0.0019 | 0.0023 | 0.0023 | |
| 40GHz | / | 0.0013 | 0.0015 | 0.0016 | 0.0018 | 0.0018 | 0.0019 | 0.0024 | 0.0024 | 0.0024 | / | / | |
| Coeficiente de Temperatura da Constante Dielétrica | -55 º~150ºC | PPM/℃ | -130 | -122 | -92 | -88 | -20 | -20 | -39 | -60 | -58 | -96 | -320 |
| Resistência de Adesão | Cobre RTF de 1 OZ | N/mm | >2.4 | >2.4 | >1.8 | >1.8 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 |
| Resistividade Volumétrica | Condição Padrão | MΩ.cm | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 |
| Resistividade Superficial | Condição Padrão | MΩ | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 |
| Resistência Elétrica (Direção Z) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >34 | >40 | >40 | >42 | >44 | >45 | >48 | >23 |
| Tensão de Ruptura (Direção XY) | 5KW,500V/s | KV | >35 | >38 | >40 | >42 | >48 | >52 | >55 | >52 | >54 | >55 | >42 |
| Coeficiente de Expansão Térmica (Direção X, Y) | -55 º~288ºC | ppm/ºC | 40, 50 | 35, 40 | 15, 20 | 15, 20 | 10, 12 | 10, 11 | 10, 12 | 13, 12 | 12, 12 | 10, 12 | 16, 18 |
| Coeficiente de Expansão Térmica (Direção Z) | -55 º~288ºC | ppm/ºC | 290 | 220 | 80 | 72 | 22 | 22 | 20 | 47 | 45 | 40 | 32 |
| Estresse Térmico | 260℃, 10s,3 vezes | / | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação | Sem delaminação |
| Absorção de Água | 20±2℃, 24 horas | % | 0.02 | 0.02 | 0.025 | 0.025 | 0.02 | 0.025 | 0.03 | 0.08 | 0.08 | 0.1 | 0.03 |
| Densidade | Temperatura Ambiente | g/cm3 | 2.18 | 2.22 | 2.26 | 2.26 | 2.25 | 2.28 | 2.3 | 2.51 | 2.53 | 2.75 | 3.2 |
| Temperatura de Operação a Longo Prazo | Câmara de Alta e Baixa Temperatura | ℃ | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 |
| Condutividade Térmica | Direção Z | W/(M.K) | 0.26 | 0.28 | 0.31 | 0.36 | 0.58 | 0.58 | 0.6 | 0.63 | 0.64 | 0.67 | 0.81 |
| Inflamabilidade | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 |
| Composição do Material | / | / | PTFE, Fibra de vidro ultrafina e ultrafina (quartzo). | PTFE, Fibra de vidro ultrafina e ultrafina, cerâmicas. | |||||||||
Aplicações
Fabricação de PCB Personalizada em F4BTMS220

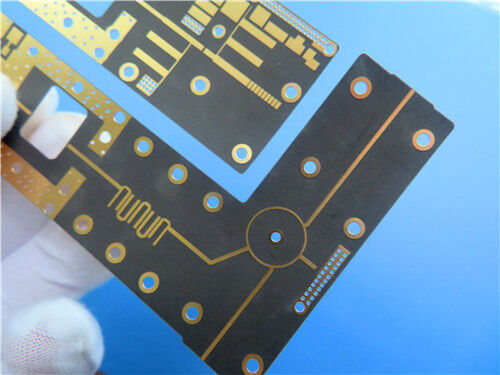

Como fabricante especializado de placas de circuito impresso de alta frequência, oferecemos serviços completos de fabricação usando F4BTMS220 e outros materiais avançados. A especificação a seguir detalha uma implementação representativa de PCB rígida de 2 camadas:
![]()
Detalhes da Construção da PCB:
| Parâmetro | Especificação |
| Material Base | F4BTMS220 |
| Contagem de Camadas | Rígida de 2 camadas |
| Dimensões da Placa | 36,4 mm × 88,76 mm por painel, ±0,15 mm |
| Espessura Final | 0,3 mm |
| Peso do Cobre | Camadas externas de 1 oz (1,4 mils) |
| Traço/Espaço Mínimo | 6 / 7 mils |
| Tamanho Mínimo do Furo | 0,4 mm |
| Estrutura do Via | Sem vias cegas ou enterradas |
| Espessura do Revestimento do Via | 20 μm |
| Acabamento da Superfície | Ouro por Imersão |
| Máscara de Solda | Nenhuma (substrato nu) |
| Serigrafia | Nenhuma |
| Teste Elétrico | 100% antes do envio |
| Formato da Arte | Gerber RS-274-X |
| Padrão de Qualidade | IPC-Classe-2 |
Perda Ultra Baixa em Ampla Faixa de Frequência:
O F4BTMS220 oferece desempenho de perda excepcional com um fator de dissipação de 0,0009 a 10 GHz, 0,0010 a 20 GHz e 0,0013 a 40 GHz. O material mantém Dk estável e baixa perda de 0,5 a 40 GHz, atendendo às demandas de aplicações sensíveis à fase em múltiplas bandas de frequência.
Tolerância de Dk Estreita e Consistência de Lote:
Com um Dk de 2,2 ± 0,02 a 10 GHz, o F4BTMS220 oferece excelente consistência lote a lote, garantindo desempenho repetível do circuito e minimizando os requisitos de ajuste na produção.
Excelente Estabilidade de Temperatura:
O coeficiente de temperatura da constante dielétrica de -130 ppm/°C em -55°C a +150°C fornece desempenho de frequência e fase estável em toda a temperatura. A faixa de temperatura utilizável do material excede em muito esta janela, suportando operação de -55°C a +260°C.
Confiabilidade de Grau Aeroespacial:
O F4BTMS220 exibe excelente resistência à radiação, mantendo propriedades dielétricas e físicas estáveis após exposição à radiação. Seu desempenho de baixa emissão de gases atende aos requisitos aeroespaciais de emissão de gases no vácuo, tornando-o adequado para equipamentos espaciais e de cabine.
Estabilidade Dimensional Superior:
O reforço de fibra de vidro ultrafina e ultrafina combinado com nano-cerâmicas reduz a anisotropia X/Y/Z e fornece excelente estabilidade dimensional. Isso garante estabilidade dimensional térmica e confiabilidade dos furos metalizados.
Gerenciamento Térmico Aprimorado:
A condutividade térmica de 0,26 W/m·K na direção Z suporta a dissipação de calor em aplicações de maior potência, enquanto o baixo CTE nas direções X/Y (40/50 ppm/°C) garante compatibilidade com a expansão do cobre.
Baixa Absorção de Umidade:
A 0,02%, o F4BTMS220 absorve umidade mínima, mantendo propriedades elétricas estáveis em ambientes úmidos e garantindo desempenho confiável em diversas condições operacionais.
Opções com Base Metálica:
O material pode ser fornecido com bases de cobre ou alumínio (F4BTMS—CU ou F4BTMS—AL) para blindagem ou dissipação de calor, com espessuras de base metálica de 0,48 mm a 3,98 mm e tamanhos de painel de até 460×610mm.
Folha de Cobre RTF Padrão:
A folha de cobre RTF de baixa rugosidade vem de fábrica, reduzindo a perda do condutor e proporcionando excelente resistência de adesão (>2,4 N/mm para RTF de 1 oz).
Qualidade e Disponibilidade
Todas as placas são fabricadas em conformidade com os padrões de qualidade IPC-Classe-2, garantindo robusta confiabilidade para aplicações comerciais, industriais e aeroespaciais. Testes elétricos de 100% são realizados antes do envio para garantir a integridade funcional.
Nossa capacidade de produção se estende à disponibilidade mundial, com suporte flexível de envio e logística para requisitos de protótipo e volume. Oferecemos entrega rápida e preços competitivos, mantendo um rigoroso controle de processo.
Para consultas sobre empilhamentos personalizados, tamanhos de painel, opções com base metálica (cobre ou alumínio), configurações de folha de cobre resistiva ou outros requisitos, entre em contato com nossa equipe de engenharia de vendas — estamos prontos para atender às suas necessidades de placas de circuito de alta frequência.
