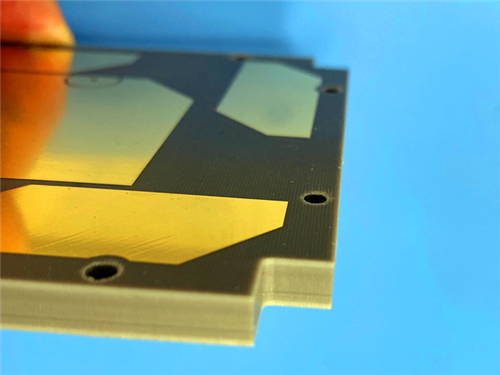

F4BM233 low DK 2.33 PTFE Fibra de vidro laminado com folha de cobre ED e Custom 4mm de espessura do núcleo PCB Soluções

Descrição de produto

Para os designers de antenas que procuram um bem equilibrado,Substrato de PTFE rentávelcom uma constante dielétrica baixa e excelente consistência batch-to-batch, oF4BM233A fábrica de materiais de isolamento de Taizhou Wangling oferece uma combinação convincente de desempenho e valor.,Este laminado oferece um desempenho elétrico melhorado em relação à série F4B padrão, um intervalo de constante dielétrica mais amplo, perdas dielétricas mais baixas, maior resistência ao isolamento,e maior estabilidade, mantendo-se um substituto direto de produtos estrangeiros comparáveis.

OF4BMeF4BMEA série F4BM é emparelhada com uma camada dieléctrica de cobre.E.D. folha de cobre, tornando-o adequado para aplicações sem requisitos PIM rigorosos.Reverse-treated RTF copper foil, proporcionando um excelente desempenho PIM, um controlo de linha mais preciso e uma perda de condutor menor.A constante dielétrica é ajustada com precisão ajustando a relação entre o PTFE e o tecido de fibra de vidro, alcançando baixas perdas, aumentando a estabilidade dimensional. Constantes dielétricas mais elevadas correspondem a um maior teor de vidro, o que, por sua vez, melhora a estabilidade dimensional, diminui a expansão térmica e melhora o desempenho de deriva de temperatura,a um pequeno custo de perda dieléctrica.

Propriedades essenciais em resumo (F4BM233):

Nota: O F4BM233 oferece um intervalo de Dk de 2,17 a 3.0A espessura dieléctrica mínima disponível é de 0,1 mm.

Aplicações

1. Microondas e RF Circuitos Filtros, acopladores e redes de correspondência
2. Mudanças de fase por radar Dk estável para controlo preciso de fase
3. Componentes passivos Divisores de potência, acopladores e combinadores
4. Redes de alimentação ️ Estruturas de alimentação de antenas que requerem baixas perdas
5. Antenas de matriz de fases ¢ Desempenho consistente entre elementos
6. Comunicações por satélite ¢ Funcionamento fiável em ambientes exigentes
7. Antenas da Estação de Base Redes de alimentação e elementos de irradiação rentáveis

Fabricação de PCB sob medida no F4BM233

Como fabricante especializado de placas de circuito impresso de alta frequência, oferecemos serviços de fabricação abrangentes usando F4BM233 e outros materiais avançados.A seguinte especificação detalha uma implementação representativa de PCB de duas faces::

PCB Construction Details:

Com umDk de 2.33± 0,04 a 10 GHz, o F4BM233 proporciona um controle de impedância apertado e desempenho de circuito repetível.0, com valores personalizados disponíveis para satisfazer requisitos de projeto específicos.

Um fator de dissipação de 0,0011 em 10 GHz e 0,0015 em 20 GHz minimiza a atenuação do sinal, suportando redes de alimentação de antena eficientes e componentes passivos de baixa perda em uma ampla faixa de frequências.

Quando emparelhado com folha de cobre RTF tratada reversa, a variante F4BME atinge valores de PIM de ≤ -159 dBc, tornando-a adequada para caminhos sensíveis de recepção em estações base e antenas de satélite.

O reforço de tecido de fibra de vidro proporciona resistência mecânica e estabilidade dimensional,com um CTE de 22 ppm/°C em X e 30 ppm/°C em Y, razoavelmente combinado com cobre para garantir a fiabilidade do orifícioAs versões Dk mais elevadas oferecem ainda maior estabilidade dimensional devido ao aumento do teor de vidro.

O F4BM233 está disponível em espessuras dielétricas de 0,1 mm a 12,0 mm, permitindo uma grande variedade de projectos de circuitos.00,1 mm e 0,127 mmestão disponíveis como opções apenas dielétricas, úteis para construções finas e flexíveis.

O material apresenta resistência à radiação e baixa emissão de gases, tornando-o adequado para aplicações espaciais e aeroespaciais.

Como um material comercialmente disponível e produzido em massa, o F4BM233 oferece uma alta relação custo-desempenho, com vários tamanhos padrão de painéis (460×610mm, 500×600mm, 850×1200mm, 914×1220mm,1000×1200 mm) e tamanhos personalizados disponíveis para reduzir o desperdício de materiais.

A série pode ser fornecida com bases de cobre ou de alumínio (F4BM·CU ou F4BM·AL) para blindagem ou dissipação de calor, com espessuras de base metálica de00,48 mm a 3,98 mm.

Qualidade e disponibilidade

Todos os painéis são fabricados em conformidade com os padrões de qualidade IPC-Classe-2, garantindo uma robusta confiabilidade para aplicações comerciais, industriais e relacionadas à defesa.100% de testes elétricos são realizados antes do envio para garantir a integridade funcional..

Nossa capacidade de produção estende-se à disponibilidade mundial, com transporte flexível e suporte logístico para requisitos de protótipo e volume.Oferecemos uma rotatividade rápida e preços competitivos enquanto mantemos um rigoroso controle de processos..

Para perguntas sobre costumeEmpilhadeiras, dimensões dos painéis, valores alternativos de Dk (2,17 a 3,0), opções de folhas de cobre (ED ou RTF reverso), configurações de suportes metálicos, ou outros requisitos, por favor, entre em contato com a nossa equipe de engenharia de vendas estamos prontos para apoiar os seus requisitos de placa de circuito de alta frequência.
