Rogers CLTE-MW Laminado de Alta Frequência com espessura do núcleo do material de 0,102 mm PCB CLTE-MW de dois lados com Revestimento de Ouro Pura para 5G e outras aplicações de ondas milimétricas

Descrição de produto

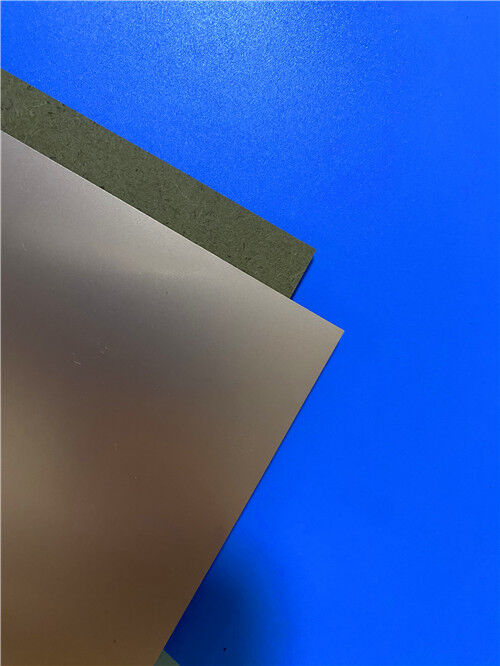

À medida que os sistemas 5G e de ondas milimétricas avançam para frequências mais elevadas, o espaçamento entre o sinal e a terra torna-se um parâmetro de projeto crítico, muitas vezes exigindo espessuras dielétricas de apenas alguns milis.OLaminado CLTE-MWdeRogers Corporationé projetado especificamente para estas aplicações de espessura limitada, oferecendo um material de alto desempenho e custo-benefício disponível em sete opções de espessura de 3 a 10 mil.

Os laminados CLTE-MW são reforçados com vidro espalhado que, juntamente com uma alta carga de preenchimento, ajuda a minimizar os efeitos de tecido de vidro de alta frequência na propagação de ondas eletromagnéticas.Esta construção única garante que existe um espaçamento ideal entre o sinal e o solo para 5G e outras aplicações de ondas milimétricas, mantendo baixas perdas e excelente confiabilidade do orifício revestido.

Propriedades essenciais em resumo (CLTE-MW):

Análise geral da série CLTE

A família mais ampla de laminados CLTETM demonstrou uma excelente estabilidade dimensional e uma baixa CTE plana,proporcionando um desempenho consistente para resistores incorporados ◄ entre as variâncias mais baixas disponíveis para laminados à base de PTFEOs laminados CLTE têm uma longa história de uso com Resistor Foil e estão disponíveis com uma gama completa de tipos de revestimento, incluindo cobre eletrodepositado, tratado reverso, folha de cobre laminada e muito mais.

Propriedades-chave de uma olhada (CLTE):

A série CLTE oferece uma baixa CTE do eixo Z de 20 ppm/°C para uma alta fiabilidade do orifício, estabilidade constante dielétrica com variação de temperatura,e redução da fixação por tensão aos dispositivos activos de cerâmicaEstá disponível com suporte de metal pesado (alumínio, latão e cobre) e pode ser concebido de forma fiável com redes de resistência incorporadas.

Aplicações

O CLTE-MW e a série CLTE são projetados para aplicações de alta frequência exigentes, com aplicações típicas que incluem:

1. - Comunicações comerciais e aviônica
2. - Aplicações militares/ aeroespaciais
3. -Redes de alimentação de microondas
4. - Estruturas eletrónicas sensíveis a fases
5. - Sistemas de comunicação por satélite
6. - Componentes passivos (acopladores, filtros e balões)

Fabricação de PCB sob medida em CLTE-MW

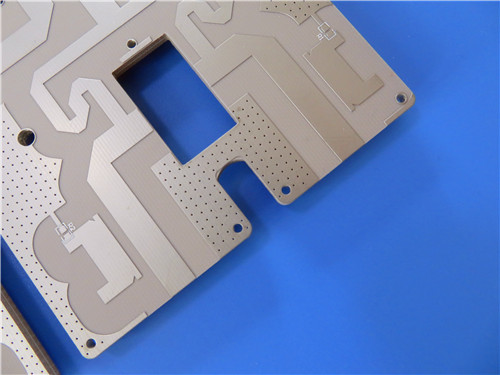

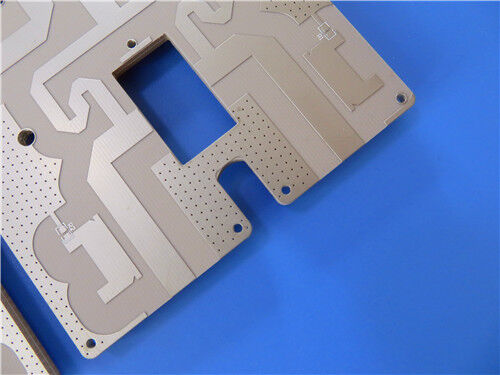

Como fabricante especializado de placas de circuito impresso de alta frequência, oferecemos serviços de fabricação abrangentes usando Rogers CLTE-MW e outros materiais avançados.A seguinte especificação detalha uma implementação representativa de duas camadas ultrafinas:

PCB Construction Details:

Sete opções de espessura para flexibilidade de projeto:

O CLTE-MW está disponível em sete opções de espessura de 3 a 10 milis, garantindo um espaçamento ideal entre o sinal e o solo para 5G e outras aplicações de ondas milimétricas.Esta flexibilidade permite que os projetistas otimizem a impedância da linha de transmissão e as características de propagação sem comprometer o desempenho elétrico.

Reforço de vidro espalhado:
O reforço de vidro espalhado, combinado com a alta carga de preenchimento, ajuda a minimizar os efeitos de tecelagem de vidro de alta frequência na propagação de ondas eletromagnéticas.que é particularmente importante em circuitos de alta velocidade e alta frequência.

Tangente de baixa perda:
Uma tangente de perda de 0,0015 a 10 GHz permite projetos de baixa perda para aplicações de ondas milimétricas, apoiando a transmissão eficiente de sinal em sistemas de comunicação por satélite e 5G.

Excelente confiabilidade através do buraco:
A baixa CTE do eixo Z de 30 ppm/°C proporciona uma excelente fiabilidade do orifício revestido, mesmo nas construções ultrafinas possibilitadas pelo CLTE-MW.

Boa dissipação de calor:
Com uma condutividade térmica de 0,42 W/ (((m·K), o CLTE-MW fornece boa dissipação de calor em projetos agressivos, apoiando uma operação confiável em ambientes termicamente desafiadores.

Capacidade de construção ultrafina:
A espessura final de 0,2 mm mostrada aqui (0.102 mm de núcleo + 2 × 35 μm de cobre) mostra a adequação do material para aplicações com severas limitações de espessura devido a restrições físicas ou elétricasIsto torna o CLTE-MW ideal para sistemas de RF compactos e leves.

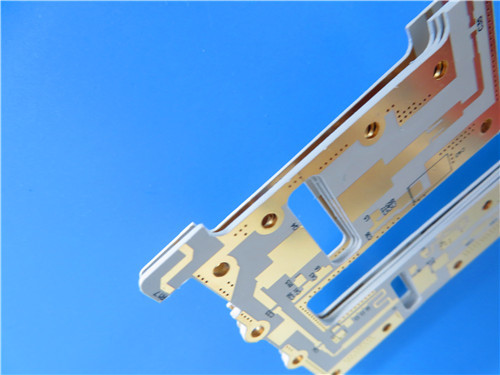

Revestimento de superfície em ouro puro:
O acabamento de superfície de ouro puro fornece excelente condutividade, resistência à corrosão e capacidade de ligação de fios, essenciais para circuitos de RF e microondas de alta confiabilidade.

Qualidade e disponibilidade

Todos os painéis são fabricados em conformidade com os padrões de qualidade IPC-Classe-2, garantindo uma robusta confiabilidade para aplicações comerciais, industriais e relacionadas à defesa.100% de testes elétricos são realizados antes do envio para garantir a integridade funcional..

Nossa capacidade de produção estende-se à disponibilidade mundial, com transporte flexível e suporte logístico para requisitos de protótipo e volume.Oferecemos uma rotatividade rápida e preços competitivos enquanto mantemos um rigoroso controle de processos..

Para consultas sobre empilhados sob medida, espessuras alternativas dentro doIntervalo CLTE-MW (3 a 10 mils), configurações da série CLTE, suporte de metal pesado (Alumínio, latão, cobre), redes de resistência incorporadas, ou outros requisitos, por favor contacte a nossa equipa de engenharia de vendas.
