Placa híbrida Bulit do PWB em Rogers 10mil RO4350B e FR-4 com ouro da imersão

Placa de PCB híbrida construída em Rogers 10mil RO4350B e FR-4 com ouro de imersão

Olá a todos.

Hoje, estamos a falar de PCBs de alta frequência feitos em 10 milímetros de RO4350B prensados com FR-4.

Esta placa é concebida como uma estrutura de 4 camadas, que é relativamente simples e de custo controlado, o que é útil para abrir um novo mercado.

Vamos dar uma olhada no seu acúmulo,

A primeira camada para a segunda camada é o material do núcleo 10mil RO4350B, o núcleo tem espessura fixa que é muito importante para o comprimento elétrico das linhas de RF na placa de circuito,e as outras camadas são materiais FR-4, que são ligados por folhas semi-curadas.

A camada interna do PCB é de 0,5 onças e a camada externa é de 1 onça.

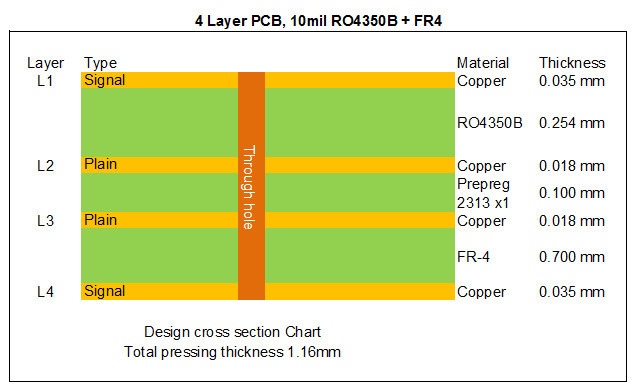

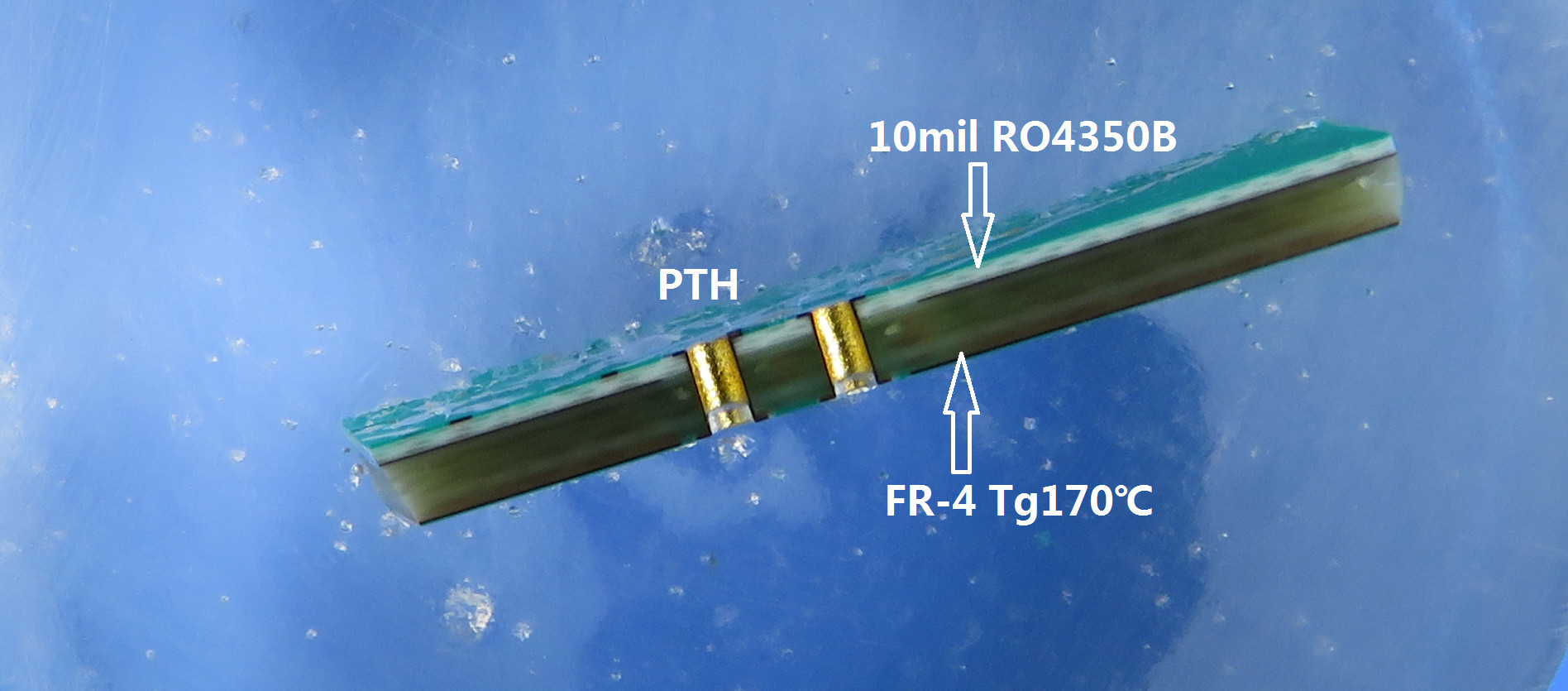

Esta é a secção transversal.

Revestido através de furos conectam cada camada, nós realizamos o desenho através de cego e HDI design do 1o estágio e 2o estágio.Vermelho e preto estão disponíveis para a sua opção.

Todos os PCBs da nossa empresa passarão por testes de circuito aberto e testes de curto-circuito, AOI test, teste de solderabilidade e teste de estresse térmico de 288 °C para garantir produtos de alta qualidade.

Podemos fornecer-lhe protótipo e produção em massa.

Obrigado pela leitura.
