Placa de circuito do RF de 4 camadas em Rogers 60mil RO4350B e 10mil RO4350B com broca traseira para o acoplador da frequência ultraelevada

produtos

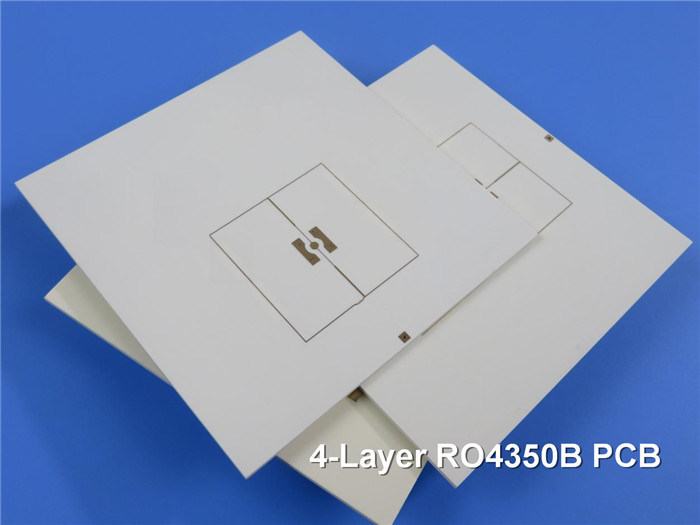

Placa de circuito do RF de 4 camadas em Rogers 60mil RO4350B e 10mil RO4350B com broca traseira para o acoplador da frequência ultraelevada

MOQ:	1
preço:	USD 2.99-9.99 PER PIECE
embalagem padrão:	Vácuo
Período de entrega:	10 DIAS DE TRABALHO
método de pagamento:	T/T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-0066-V1.11

Número de camadas:

Cola Epoxy de vidro:

RO4350B 60mil + RO4350B 10mil + RO4450F 4mil

Folha final:

Altura final do PWB:

2,1 milímetros ±10%

Revestimento de superfície:

Ouro da imersão

Cor da máscara da solda:

Verde

Cor da legenda componente:

Branco

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-9.99 PER PIECE

Detalhes da embalagem:

Vácuo

Tempo de entrega:

10 DIAS DE TRABALHO

Termos de pagamento:

T/T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Placa de circuito do RF de 4 camadas em Rogers 60mil RO4350B e 10mil RO4350B com broca traseira para o acoplador da frequência ultraelevada

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,

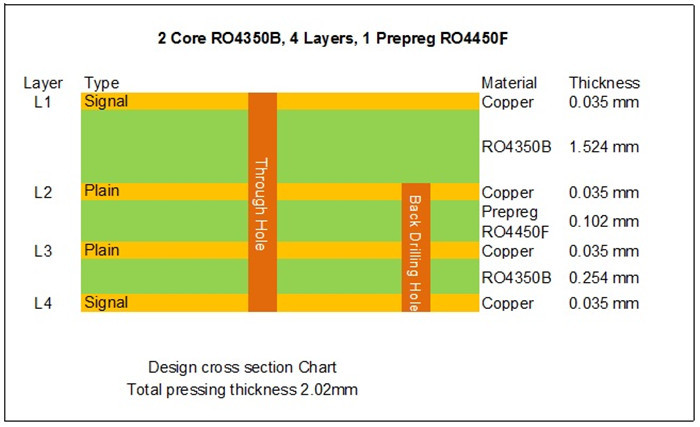

Este PWB do RF de 4 camadas é construído em 60mil RO4350B e em 10mil RO4350B para a aplicação do acoplador da frequência ultraelevada. Olhe a pilha-acima.

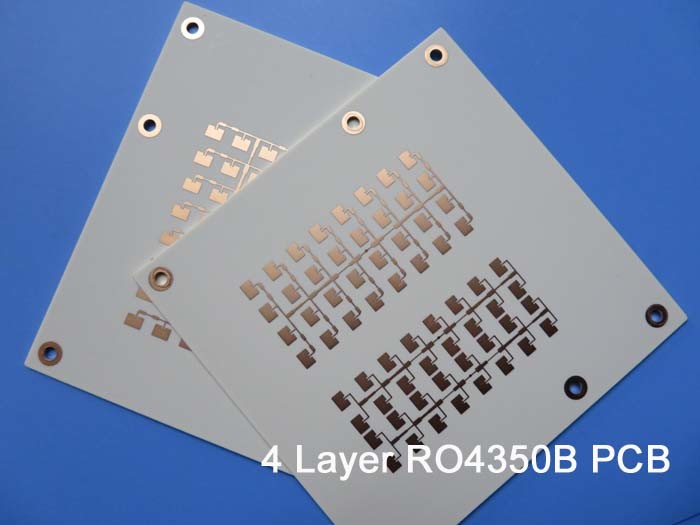

Placa de circuito do RF de 4 camadas em Rogers 60mil RO4350B e 10mil RO4350B com broca traseira para o acoplador da frequência ultraelevada 0

As matérias-primas são núcleo de 60mil RO4350B e núcleo de 10mil RO4350B mais o prepreg de 4mil RO4450F. Há cobre de 35 μm (1oz) em cada camada com altura final 2.1mm grossos. As almofadas são ouro da imersão chapearam. É furado para trás através do núcleo 10mil. A perfuração traseira pode reduzir a interferência de ruído e melhorar a integridade de sinal. Usar a perfuração traseira reduziu com sucesso a dificuldade da fabricação do PWB e evitou o uso de /blind enterrado através de.

Características e benefícios

1) RO4350B exibe uma constante dielétrica estável sobre uma escala de frequência larga;

2) RO4350B faz-lhe uma carcaça ideal para aplicações de faixa larga;

3) Entrega na taxa mais alta da em-tempo-entrega do tempo de 98%;

4) Centrar-se sobre grupos pequenos e a produção de volume média;

5) Inspeção restrita de WIP e monitoração assim como instrução de trabalho;

Aplicações

Antena, filtro de interferência, indução sadia do interruptor de controle, amplificador do tronco

Folha de dados do PWB

TAMANHO DO PWB	91 x 98mm=1PCS
TIPO DA PLACA	PWB de alta frequência
Número de camadas	PWB Multilayer, PWB de 4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	SIM
STACKUP DA CAMADA	cobre ------- camada SUPERIOR de 35um (1oz) +plate
	RO4350B 60 mil.
	cobre ------- MidLayer 1
	RO4450F 4 mil.
	cobre ------- MidLayer 2
	RO4350B 10 mil.
	cobre ------- camada do BOT de 35um (1oz) +plate
TECNOLOGIA
Traço e espaço mínimos:	10mil/10mil
Furos mínimos/máximos:	0.3/3.21mm
Número de furos diferentes:	5
Número de furos de broca:	1680
Número de entalhes moídos:	1
Número de entalhes internos:	1
Controle da impedância	não
MATERIAL DA PLACA
Cola Epoxy de vidro:	Rogers RO4350B (núcleo 10mil, DK=3.48) & RO4450B (PP 4mil DK=3.54)
Folha final externo:	1.5oz
Folha final interna:	1oz
Altura final do PWB:	2.1mm ±10%
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão (níquel 71,1%) 2µ” sobre 100µ”
Solde a máscara para aplicar-se a:	Camada superior e inferior
Cor da máscara da solda:	N/A
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	N/A
Cor da legenda componente	N/A
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), através de aberto
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
