RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origem: | China |
Marca: | Bicheng Technologies Limited |
Certificação: | UL |
Número do modelo: | BIC-XXXX-V1.26 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD 2.99-9.99 PER PIECE |
Detalhes da embalagem: | Vácuo |
Tempo de entrega: | 10 DIAS DE TRABALHO |
Termos de pagamento: | T/T, Western Union |
Habilidade da fonte: | 45000 partes pelo mês |
Número de camadas: | 1 camada, 2 camadas, tipo Multilayer, híbrido (misturado) | Cola Epoxy de vidro: | RO4003C Rogers |
---|---|---|---|
Folha final: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Heig1.0-5.0mmht final do PWB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata, OSP, etc. | Cor da máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
Cor da legenda componente: | Etc. verde, preto, azul, amarelo, vermelho. | Teste: | Expedição prévia do teste elétrico de 100% |
Placa alta Multilayer Bulit do PWB de Rogers 5-Layer da placa do PWB de Frequancy em 20mil RO4003C
Olá! todos,
Hoje, nós estamos indo falar o PWB da alta frequência de aproximadamente 5 camadas fizemos em Rogers RO4003C.
o PWB de 5 camadas é fabricado em 3 núcleos de RO4003C e do cobre gravado de 1 camada fora para conseguir 5 camadas.

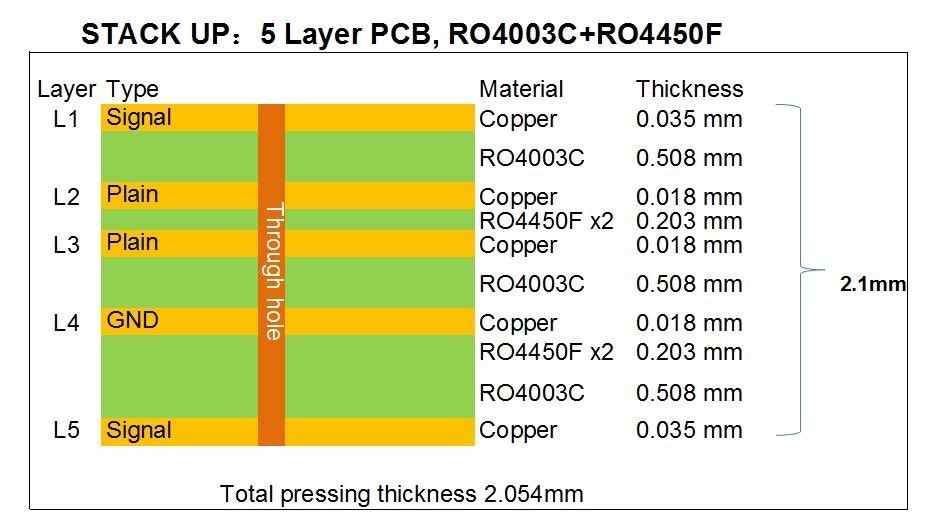

Visão da pilha acima, nós podemos ver 3 folhas de 20 núcleos de mil. conseguir bondply a estrutura de camada básica, 2 camadas de ligação os 3 núcleos que conduzem à placa de 5 camadas.
O peso de cobre na interno-camada é meia onça, exterior-camada 1 onça.

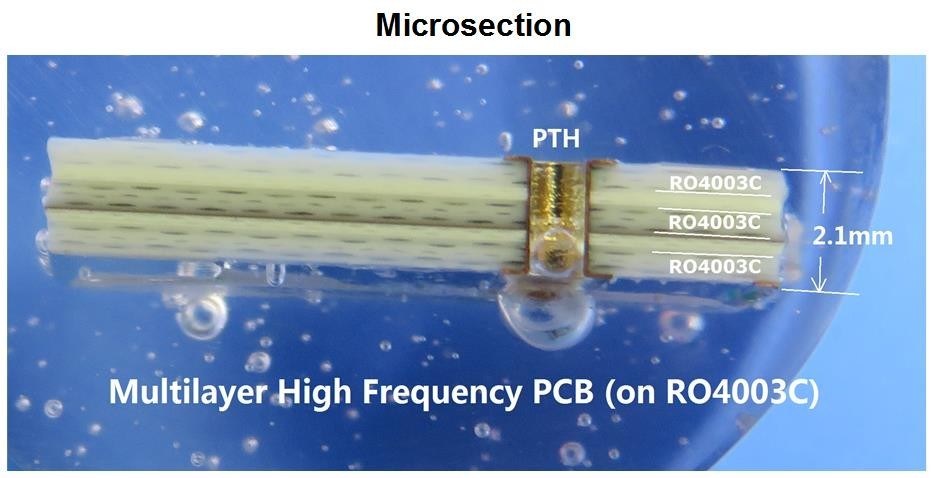

Esta é a imagem do microsection, que pode mais intuitivamente refletir a estrutura da placa.
Nenhuma máscara da solda é aplicada na superfície, almofadas é ouro da imersão.
Realmente empilhe acima de PCBs multilayer pode ser feito em muitas maneiras diferentes de acordo com as exigências diferentes ou em aplicações para as impedâncias, a transmissão controladas etc. do sinal. Há muitos tipos núcleos para que nosso desenhista escolha em estratificações de RO4003C, tais como 8mil, 12mil, 16mil, 20mil etc.
Capacidade do PWB | |
Tipo do PWB: | PWB de alta frequência |
Rogers Material: |
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc. Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc. Rogers TMM4, TMM10, Kappa 438 etc.AD450, AD600, TC350 etc. |
Material Taconic: |
TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A Taconic etc. |
Material Wangling: |
PTFE F4B DK2.2, DK2.65 |
Máscara da solda: | Verde, vermelho, azul, preto, amarelo |
Contagem da camada: | 2 camadas, 4 camadas, Multilayer |
Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
Espessura do PWB: | 1.0-5.0mm |
Tamanho do PWB: | ≤400mm X 500mm |
Revestimento de superfície: | HASL, ENIG, lata da imersão, OSP |
Nós temos uma variedade de materiais de alta frequência para os clientes escolherem de, o principal somos Rogers 4000 séries, 3000 séries, 5000 séries e 6000 séries, série Taconic do TLX, série etc. de TLY e série etc. do chinês F4B.
Se você está interessado dentro, sinta por favor livre contactar-nos.
Obrigado para sua leitura.
