PWB de alta frequência de 10 camadas construído em 5 núcleos de 10mil RO4350B com 4mil RO4450F para soluções sem fio de faixa larga

PWB de alta frequência de 10 camadas construído em 5 núcleos de 10mil RO4350B com 4mil RO4450F para soluções sem fio de faixa larga

  • PWB de alta frequência de 10 camadas construído em 5 núcleos de 10mil RO4350B com 4mil RO4450F para soluções sem fio de faixa larga
  • PWB de alta frequência de 10 camadas construído em 5 núcleos de 10mil RO4350B com 4mil RO4450F para soluções sem fio de faixa larga
PWB de alta frequência de 10 camadas construído em 5 núcleos de 10mil RO4350B com 4mil RO4450F para soluções sem fio de faixa larga
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-0071-V4.1
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 2.99-5.99 per piece
Detalhes da embalagem: Vácuo
Tempo de entrega: 6-7 dias de trabalho
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Número de camadas: 10 Cola Epoxy de vidro: RO4350B Tg280℃, er<3.48, Rogers Corp.
Folha final externo: 1.oz Altura final do PWB: 2,0 milímetros ±10%
Revestimento de superfície: Ouro da imersão, 87% Solder Mask Color: Não
Cor da legenda componente: Não Teste: Expedição prévia do teste elétrico de 100%

PWB de alta frequência de 10 camadas construído em 5 núcleos de 10mil RO4350B com 4mil RO4450F para soluções sem fio de faixa larga
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Olá! todos,
Bom dia!
Nos produtos precedentes, nós falamos o PWB do RF do PWB do RF de 4 camadas e das 6 camadas. Nós soubemos que Rogers PCBs multilayer está feito de cada núcleo diferente. PWB do RF de tão 10 camadas torna-se simples agora, é direito?

o PWB de 10-layer RF é feito em 5 núcleos do material de Rogers. Desde que a espessura final não será muito mais grossa, assim que o núcleo fino é usado geralmente, como 6.6mil RO4350B, 10mil RO4350B, 13.3mil RO4350B, 8mil RO4003C and12mil RO4003C etc.

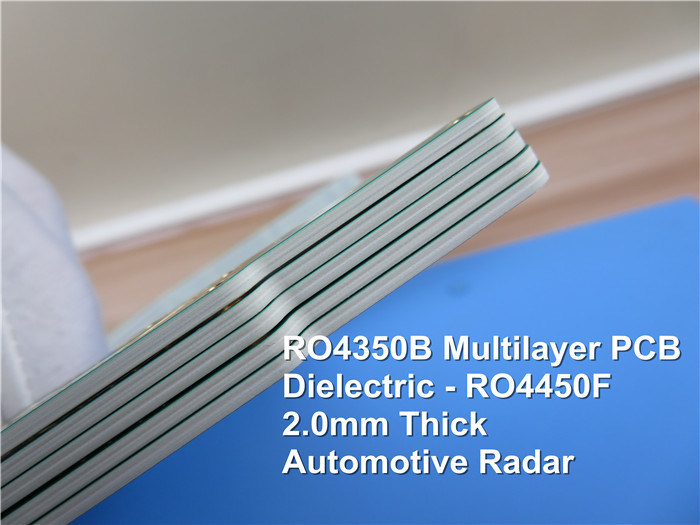

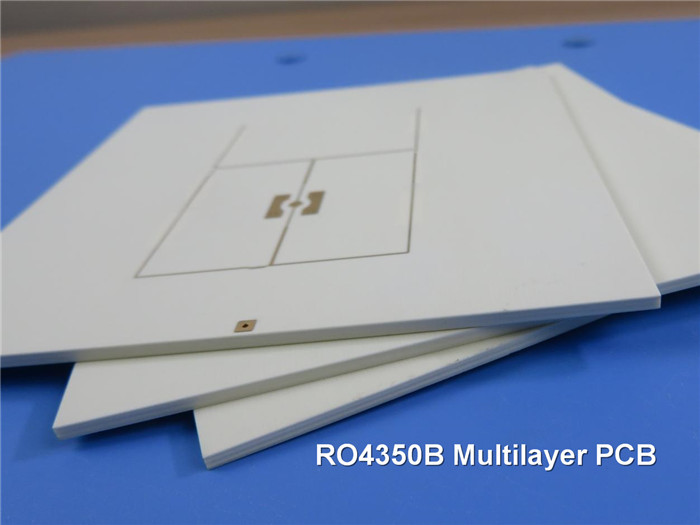

Hoje este PWB de 10 camadas está em 5 núcleos de 10mil RO4350B combinado pelo prepreg de RO4450F.
É para a aplicação de soluções sem fio de faixa larga. Tem 2,0 milímetros grosso, almofadas é ouro da imersão chapeou. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 10 placas são embaladas para a expedição.

Características e benefícios
1) Estabilidade dimensional excelente.
2) Resistência da boa alta temperatura e da baixa temperatura. (- 192℃-260℃)
3) O ouro da imersão tem o planarity de superfície excelente, particularmente útil para PCBs com pacotes de BGA ou mesmo CSP montou componentes para reduzir a taxa de falhas durante o conjunto e a solda.
4) O projeto de engenharia impede que os problemas ocorram no preproduction.
5) Porta de DDU à expedição da porta com custos de envio competitivos,
6) Nenhuns MOQ, baixo custo para protótipos e amostras.

Aplicações
Transceptor do RF, relés das comunicações, bloco de baixo nível de ruído, módulo do divisor

Folha do parâmetro e de dados

TAMANHO DO PWB115 x 110mm=1PCS=1design
TIPO DA PLACAPWB de alta frequência, PWB Multilayer
Número de camadas10 camadas
Componentes de superfície da montagemSIM
Através dos componentes do furoNÃO
STACKUP DA CAMADACamada SUPERIOR: sinal - folha 1/2oz + Cu de 25μm
Núcleo RO4350B -0.254mm
INT 1: misturado - folha 1/2oz
Prepreg RO4450F -0.202mm (2 x 0,101)
INT 2: misturado - folha 1/2oz
Núcleo RO4350B -0.254mm
INT 3: misturado - folha 1/2oz
Prepreg RO4450F -0.202mm (2 x 0,101)
INT 4: misturado - folha 1/2oz
Núcleo RO4350B -0.254mm
INT 5: misturado - folha 1/2oz
Prepreg RO4450F -0.202mm (2 x 0,101)
INT 6: misturado - folha 1/2oz
Núcleo RO4350B -0.254mm
INT 7: misturado - folha 1/2oz
Prepreg RO4450F -0.202mm (2 x 0,101)
INT 8: misturado - folha 1/2oz
Núcleo RO4350B -0.254mm
Camada do BOT: sinal - folha 1/2oz + Cu de 25μm
TECNOLOGIA
Traço e espaço mínimos:5.5mil/5mil
Furos mínimos/máximos:0.3/2.0mm
Número de furos diferentes:9
Número de furos de broca:7505
Número de entalhes moídos:0
Número de entalhes internos:0
Controle da impedânciaNÃO
MATERIAL DA PLACA
Cola Epoxy de vidro:Núcleo 0.254mm de RO4350B (10mil), RO4450B PP 0.1mm (4mil)
Folha final externo:1oz
Folha final interna:0.5oz
Altura final do PWB:2.0mm ±10%
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfícieNíquel Electroless sobre o ouro da imersão (ENIG) (0.05µm sobre o níquel de 3µm)
Solde a máscara para aplicar-se a:N/A
Cor da máscara da solda:N/A
Tipo da máscara da solda:N/A
CONTOUR/CUTTINGRoteamento
MARCAÇÃO
Lado da legenda componenteN/A
Cor da legenda componenteN/A
Fabricante Name ou logotipo:N/A
ATRAVÉS DEChapeado através do furo (PTH), através de tented. Pacote de BGA
AVALIAÇÃO DE FLAMIBILITYAprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:0,0059" (0.15mm)
Chapeamento da placa:0,0030" (0.076mm)
Tolerância da broca:0,002" (0.05mm)
TESTEExpedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDAarquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇONo mundo inteiro, globalmente.

PWB de alta frequência de 10 camadas construído em 5 núcleos de 10mil RO4350B com 4mil RO4450F para soluções sem fio de faixa larga 0
