Placa de PCB de Alta Frequência de 5 Camadas Construída em Rogers 20mil RO4003C com Ouro de Imersão
(As PCBs são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)
Olá a todos,
Hoje, vamos falar sobre um tipo de PCB de alta frequência de 5 camadas feito em Rogers RO4003C.
A PCB de 5 camadas é fabricada em 3 núcleos de RO4003C e 1 camada de cobre é removida por gravação para obter 5 camadas.

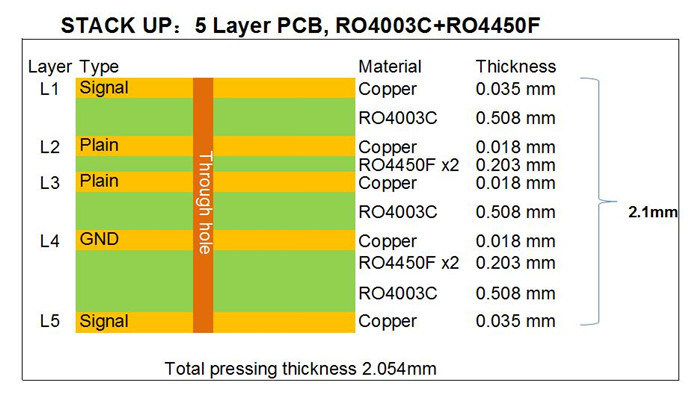

Visualizando a pilha, podemos ver 3 folhas de núcleos de 20 mil que alcançam a estrutura básica de camadas, 2 camadas de material dielétrico (prepreg) unem os 3 núcleos, resultando em uma placa de 5 camadas. O peso do cobre na camada interna é de meia onça, na camada externa de 1 onça. A altura final da placa é de 2,1 mm de espessura.

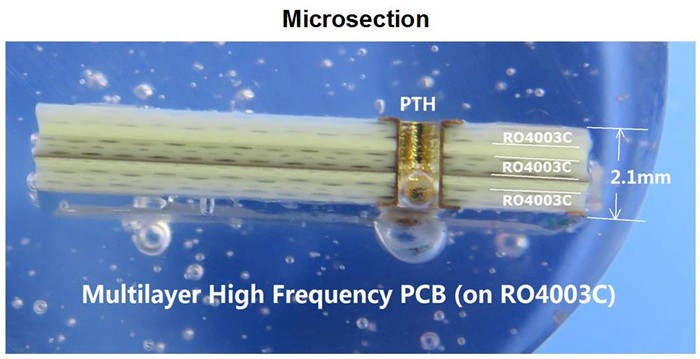

A seguir, a imagem da microseção, que pode refletir de forma mais intuitiva a estrutura da placa. Nenhuma máscara de solda é aplicada na superfície, as pastilhas são revestidas com ouro de imersão.
Na verdade, a pilha de PCBs multicamadas pode ser feita de várias maneiras diferentes, de acordo com os diferentes requisitos ou aplicações para impedâncias controladas, transmissão de sinal, etc. Existem muitos tipos de núcleos para nossos designers escolherem na família RO4003C, como 8 mil, 12 mil, 16 mil, 20 mil, 32 mil e 60 mil, etc.
O núcleo tem espessura fixa, o que é muito importante para o comprimento elétrico das linhas de RF na placa de circuito.
Temos uma variedade de materiais de alta frequência para os clientes escolherem, os principais são as séries Rogers 4000, 3000, 5000 e 6000, as séries Taconic TLX, TLY, etc. e a série chinesa F4B, etc.
Se você estiver interessado, sinta-se à vontade para nos contatar.
Obrigado pela sua leitura.
