PWB de alta frequência de 6 camadas construído em 3 núcleos de 20mil RO4003C e de 4mil RO4450F para o altímetro de radar

Placa de Circuito Impresso de Alta Frequência de 6 Camadas Construída em 3 Núcleosde 20mil RO4003C e 4mil RO4450F para Altimetro de Radar

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)

Olá a todos.

Saudações calorosas!

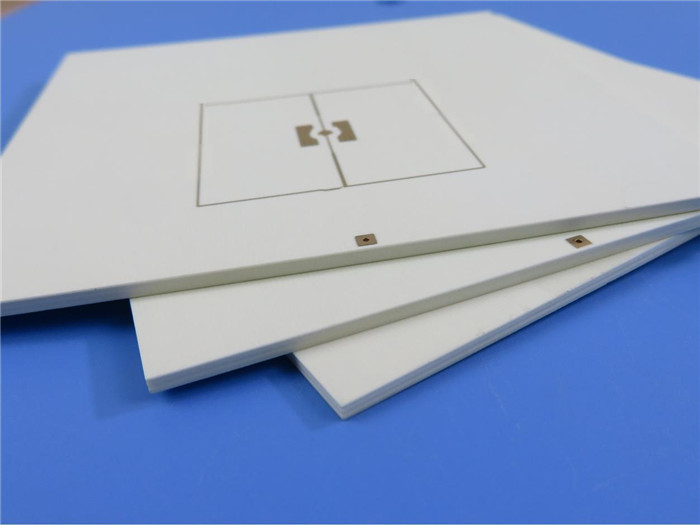

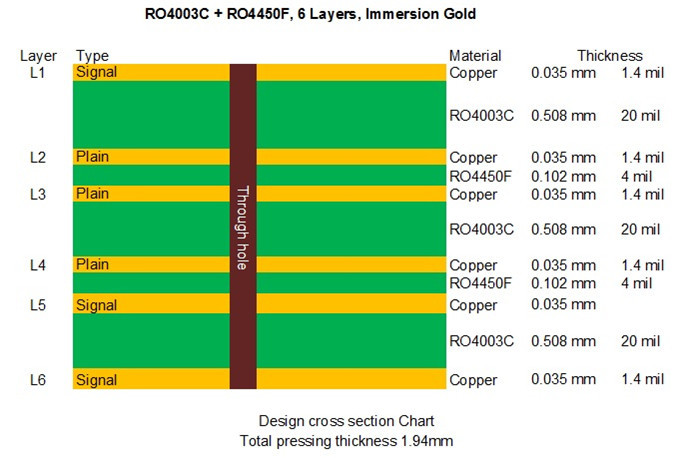

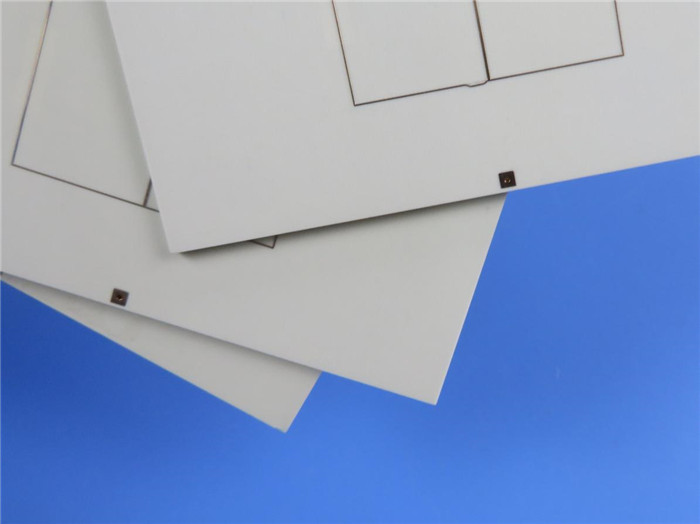

Hoje falamos sobre um tipo de PCB de alta frequência de 6 camadas. É construído em 3 núcleos de RO4003C de 20mil com bondply RO4450F para a aplicação de altímetro de radar. A pilha é a seguinte.

Como é sabido por todos, existem 6 núcleos na família RO4003C, ou seja, de 8mil (0,203mm) a 60mil (1,524mm).

Portanto, é muito interessante que a pilha de 4 camadas possa ser feita de várias maneiras diferentes.

A seguir estão as especificações básicas.Material base: RO4003C 0,508 mm x 3 folhas, RO4450F 0,102mm x 1 folhaNúmero de camadas: 6 camadas

Tipo: 1 PCB por painel com v-cut

Formato: 129mm x 75mm = 1 tipo = 1 peça

Acabamento de superfície: Ouro de imersão

Peso do cobre: Camada externa 35 μm/ Camada interna 35 μm

Máscara de solda / Legenda: Verde / Branco

Altura final da PCB: 1,94 mm

Padrão: IPC 6012 Classe 2

Embalagem: 20 painéis são embalados para envio.

Prazo de entrega: 10 dias úteis

Prazo de validade: 6 meses

Recursos e benefícios

1) O RO4003C exibe uma constante dielétrica estável em uma ampla faixa de frequência. Isso o torna um substrato ideal para aplicações de banda larga;

2) A redução da perda de sinal em aplicações de alta frequência atende às necessidades de desenvolvimento da tecnologia de comunicação;

3) Fábrica certificada UL, ISO14001, IATF16949;

4) Oficina de 16000 metros quadrados;

5) Mais de 18 anos de experiência em PCB;

Aplicações

Antena de satélite, Divisor de potência, Radiofrequência, Divisor de potência

Folha de dados da PCBTAMANHO DA PCB

129 x 75mm=1PCS

TIPO DE PLACA
