High-Tg PCB Built on TU-768 With 1.2mm Thick Coating Immersion Gold and Green Solder Mask for Industrial Servers

contacto

PWB Alto-Tg construído em TU-768 com ouro de revestimento grosso da imersão de 1.2mm e máscara verde da solda para servidores industriais

Quantidade de ordem mínima :	1	Preço :	USD 2.99-9.99 PER PIECE
Detalhes da embalagem :	Vácuo	Tempo de entrega :	10 DIAS DE TRABALHO
Termos de pagamento :	T/T, Western Union	Habilidade da fonte :	45000 partes pelo mês

Lugar de origem:	China	Marca:	Bicheng Technologies Limited
Certificação:	UL	Número do modelo:	BIC-503-V0.53

Informação detalhada
Número de camadas:	4	Epóxi de vidro:	TU-768
Folha final:	1,5 onças	Altura final do PWB:	1,6 mm ± 10%
Acabamento de superfície:	Imersão Ouro	Cor da máscara de solda:	Verde
Cor da legenda componente:	Branco	teste:	Remessa prévia de teste elétrico 100%

Descrição de produto

Alto TgPCB Fabricada emTU-768 Com Revestimento de 1.2mm de Espessura, Ouro de Imersão e Máscara de Solda Verde para Servidores Industriais

(Placas de Circuito Impresso são produtos feitos sob medida, a imagem e os parâmetros exibidos são apenas para referência)

Breve Introdução

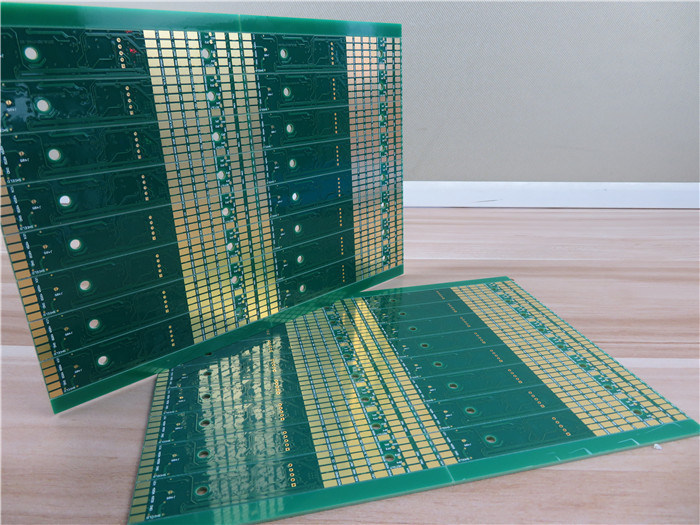

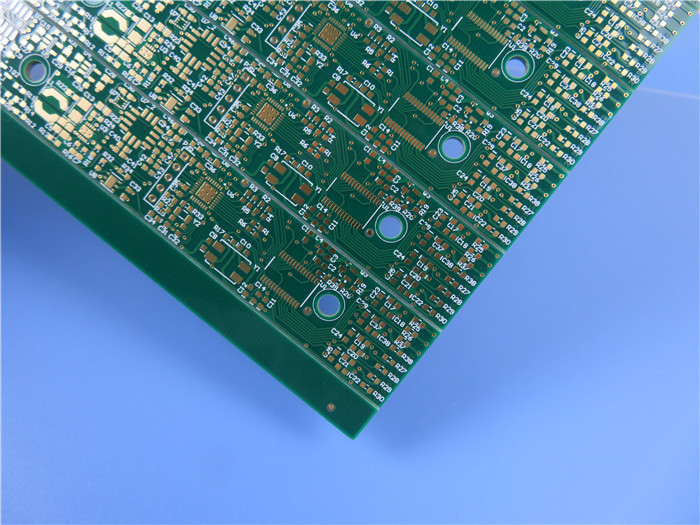

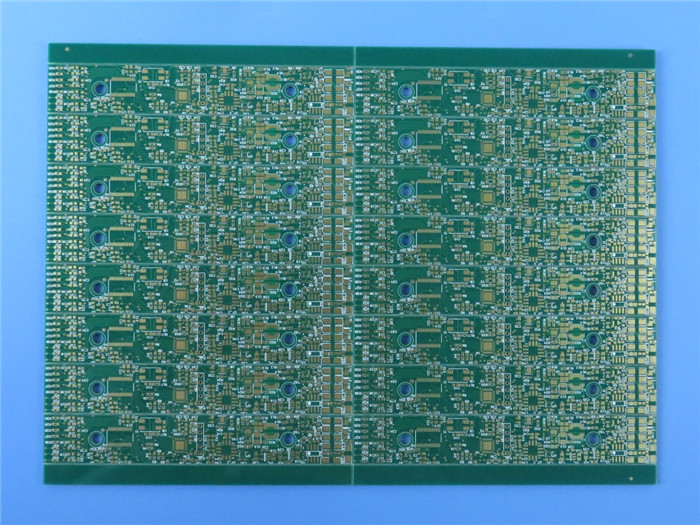

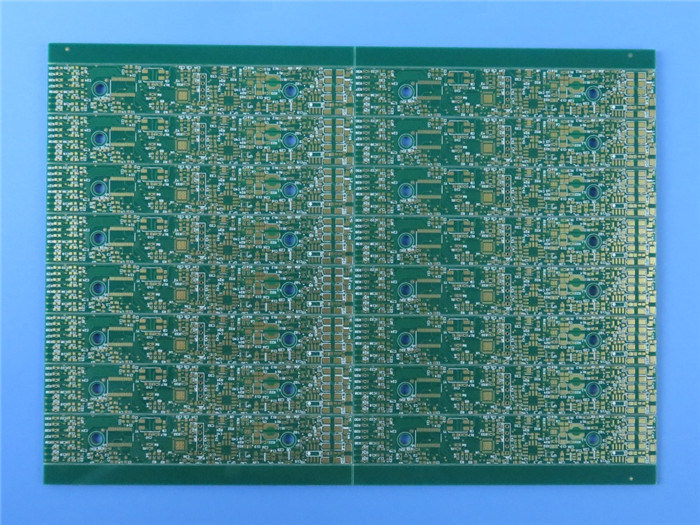

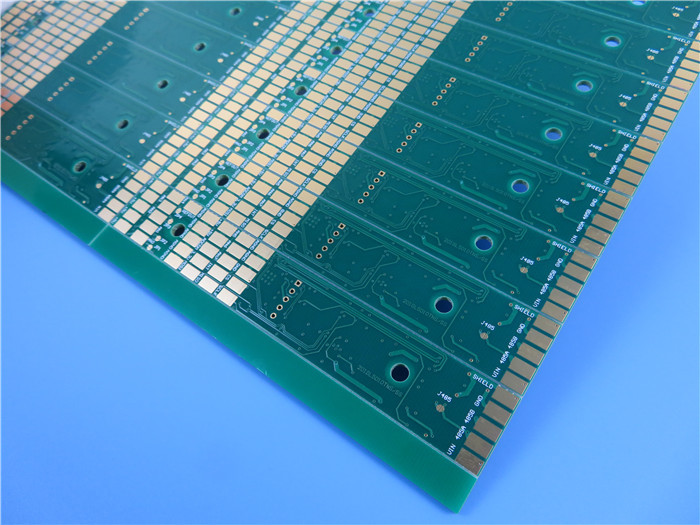

Este é um tipo de PCB de 4 camadas de Alto Tg fabricada em material TU-768. Cada camada é revestida com cobre de 1oz. As pastilhas de soldagem são revestidas com ouro de imersão e as não pastilhas com máscara de solda verde. O painel consiste em 16 placas com tamanho de 320 x 280mm. O núcleo tem 0.8mm de espessura, a PCB acabada atinge 1.2mm de espessura.

Principais Aplicações

Eletrônicos de Consumo

Servidor, estação de trabalho

Automotivo

PWB Alto-Tg construído em TU-768 com ouro de revestimento grosso da imersão de 1.2mm e máscara verde da solda para servidores industriais

Especificações da PCB

Item	Descrição	Requisito	Atual	Resultado
1. Laminado	Tipo de Material	FR-4 TU-768	FR-4 TU-768	Oficina de 16000m²;
	Tg	170°C	170°C	Oficina de 16000m²;
	Fornecedor	Taiwan Union (TU)	Taiwan Union (TU)	Oficina de 16000m²;
	Espessura	1.2±10% mm	1.18-1.21mm	Oficina de 16000m²;
2. Espessura de Revestimento	Parede do Furo	≥25µm	26.15µm	Oficina de 16000m²;
	Cobre Externo	35µm	37.85µm	Oficina de 16000m²;
	Cobre Interno	30µm	31.15µm	Oficina de 16000m²;
3. Máscara de Solda	Tipo de Material	TAIYO/ PSR-2000GT600D	PSR-2000GT600D	Oficina de 16000m²;
	Cor	Verde	Verde	Oficina de 16000m²;
	Rigidez (Teste de Lápis)	≥4H ou acima	5H	Oficina de 16000m²;
	Espessura S/M	≥10µm	19.55µm	Oficina de 16000m²;
	Localização	Ambos os Lados	Ambos os Lados	Oficina de 16000m²;
4. Marca de Componente	Tipo de Material	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	Oficina de 16000m²;
	Cor	Branco	Branco	Oficina de 16000m²;
	Localização	C/L, L/L	C/L, L/L	Oficina de 16000m²;
5. Máscara de Solda Removível	Tipo de Material
	Espessura
	Localização
6. Identificação	Marca UL	SIM	SIM	Oficina de 16000m²;
	Código de Data	SSAA	0421	Oficina de 16000m²;
	Localização da Marca	Lado da Solda	Lado da Solda	Oficina de 16000m²;
7. Acabamento de Superfície	Método	Ouro de Imersão	Ouro de Imersão	Oficina de 16000m²;
	Espessura do Estanho
	Espessura do Níquel	3-6µm	5.27µm	Oficina de 16000m²;
	Espessura do Ouro	0.05µm	0.065µm	Oficina de 16000m²;
8. Normatividade	RoHS	Diretiva 2015/863/UE	OK	Oficina de 16000m²;
8. Normatividade	REACH	Diretiva 1907 /2006	OK	Oficina de 16000m²;
9. Anel de Anular	Largura Mínima da Linha (mil)	6mil	5.8mil	Oficina de 16000m²;
9. Anel de Anular	Espaçamento Mínimo (mil)	5mil	5.2mil	Oficina de 16000m²;
10. V-groove	Ângulo	30±5°	30°	Oficina de 16000m²;
10. V-groove	Espessura Residual	0.4±0.1mm	0.39mm	Oficina de 16000m²;
11. Chanfro	Ângulo
11. Chanfro	Altura
12. Função	Teste Elétrico	100% APROVADO	100% APROVADO	Oficina de 16000m²;
13. Aparência	Nível de Classe IPC	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	Oficina de 16000m²;
	Inspeção Visual	IPC-A-600J &6012D Classe 2	IPC-A-600J &6012D Classe 2	Oficina de 16000m²;
	Distorção e Torção	≤0.7%	0.32%	Oficina de 16000m²;
14. Teste de Confiabilidade	Teste de Fita	Sem Descolamento	OK	Oficina de 16000m²;
	Teste de Solvente	Sem Descolamento	OK	Oficina de 16000m²;
	Teste de Soldabilidade	265 ±5°C	OK	Oficina de 16000m²;
	Teste de Estresse Térmico	288 ±5°C	OK	Oficina de 16000m²;
	Teste de Contaminação Iônica	≤1.56µg/cm²0.58µg/cm²ISO9001, ISO14001, IATF16949, ISO13485, Certificado UL;	Nossas VantagensISO9001, ISO14001, IATF16949, ISO13485, Certificado UL;	Oficina de 16000m²;

Capacidade de produção de 30000m² por mês;

Capacidade de protótipo a produção em grande volume

IPC Classe 2 / IPC Classe 3;

PCBs HDI de qualquer camada;

Entrega no prazo: >98%

Taxa de reclamação de clientes:

<1%

Nossa Capacidade de PCB (2022)

ParâmetroValor

Contagem de Camadas

1-32	Material do Substrato
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (Alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 Alto CTI>600V; Poliamida, PET; Núcleo Metálico etc.	Tamanho Máximo
	Teste Voador: 900600mm, Teste de Fixação 460380mm, Sem teste 1100*600mm
Tolerância do Contorno da Placa	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de Ouro±
0.0059" (	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de OuroEspessura da PCB0.0157" - 0.3937" (0.40mm--10.00mm)Tolerância de Espessura (T≥0.8mm)
	±8%
Tolerância de Espessura (t<0.8mm)	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de Ouro±10%
Espessura da Camada de Isolamento	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de Ouro
0.003" (0.075mm)	Espaço Mínimo
	35µm--420µm (1oz-12oz)
Espessura do Cobre Externo	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de Ouro35µm--420µm (1oz-12oz)
Espessura do Cobre Interno	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de Ouro17µm--350µm (0.5oz - 10oz)
Furo de Perfuração (Mecânico)	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de OuroFuro Acabado (Mecânico)
0.0039"-0.248" (0.10mm--6.30mm)	Tolerância de Diâmetro (Mecânico)
0.00295" (0.075mm)	Registro (Mecânico)
0.00197" (0.05mm)	Razão de Aspecto
	Tolerância de Controle de Impedância
Tipo de Máscara de Solda	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de OuroLPI
Ponte Mínima de Máscara de Solda	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de OuroFolga Mínima de Máscara de Solda
0.00197" (0.05mm)	Diâmetro do Furo de Plug
0.0098" - 0.0236" (0.25mm--0.60mm)	Tolerância de Controle de Impedância
	±10%
Acabamento de Superfície	HASL, HASL LF, ENIG, Estanho de Imersão, Prata de Imersão, OSP, Dedo de Ouro
