O Tg alto imprimiu a placa de circuito (PWB) feita em S1000-2M With Immersion Gold e em controle de uma impedância de 90 ohms

produtos

O Tg alto imprimiu a placa de circuito (PWB) feita em S1000-2M With Immersion Gold e em controle de uma impedância de 90 ohms

MOQ:	1
preço:	USD 2.99-9.99 PER PIECE
embalagem padrão:	Vácuo
Período de entrega:	10 DIAS DE TRABALHO
método de pagamento:	T/T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-505-V0.45

Número de camadas:

Cola Epoxy de vidro:

S1000-2M

Folha final:

1,5 onças

Altura final do PWB:

1,6 milímetros ±10%

Revestimento de superfície:

HASL SE

Cor da máscara da solda:

Verde

Cor da legenda componente:

Branco

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-9.99 PER PIECE

Detalhes da embalagem:

Vácuo

Tempo de entrega:

10 DIAS DE TRABALHO

Termos de pagamento:

T/T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

O Tg alto imprimiu a placa de circuito (PWB) feita em S1000-2M With Immersion Gold e em controle de uma impedância de 90 ohms

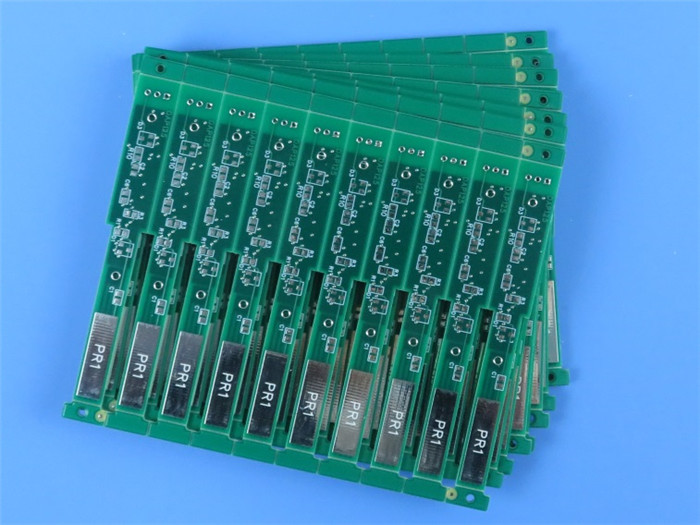

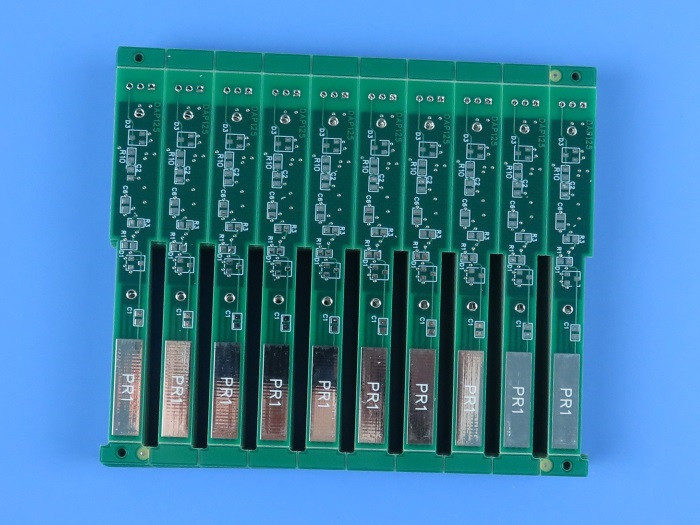

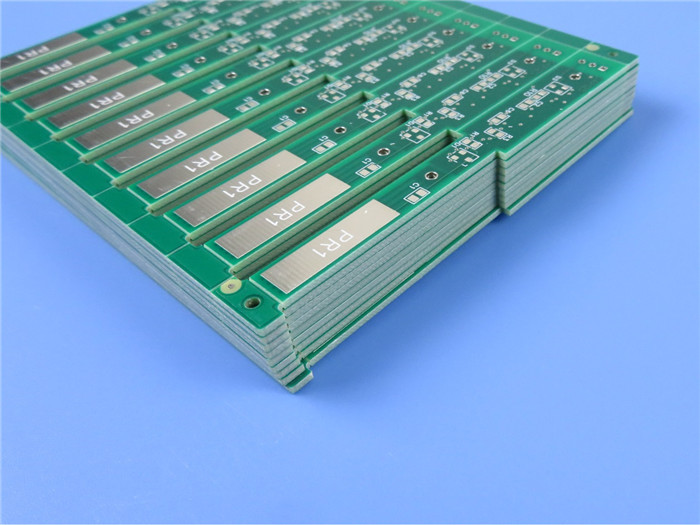

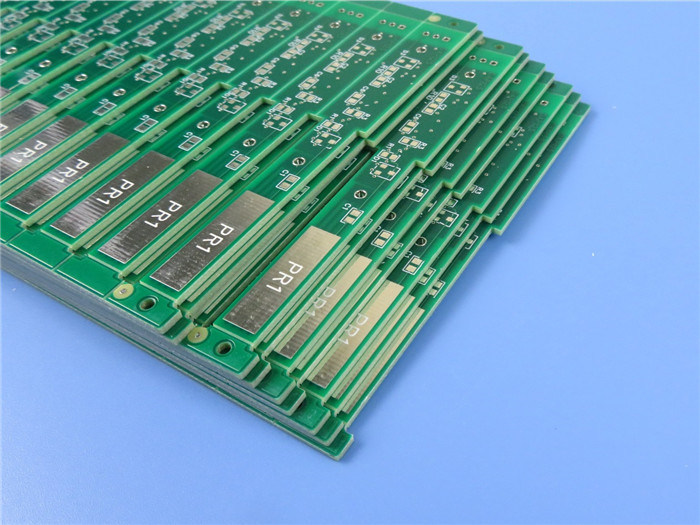

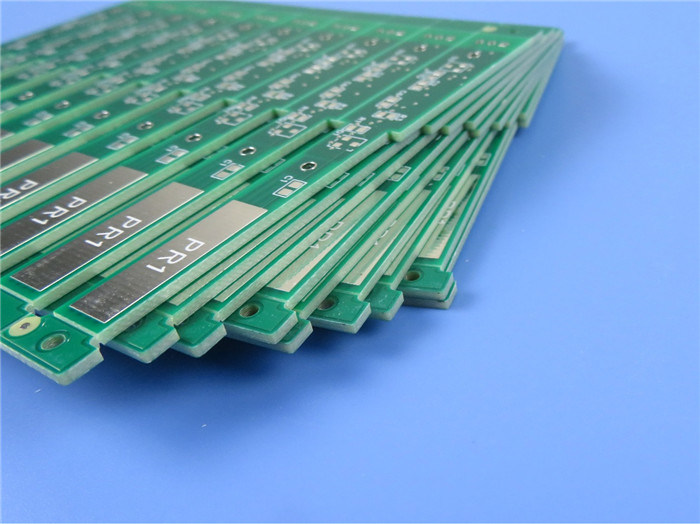

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Breve introdução

Este é um tipo de PWB alto do Tg com impedância diferencial na camada 3 em 6mil/7mil, 6mil/10mil; e camada 4 na trilha 7mil/7mil e 6mil/7mil/diferença. É feita no elevado desempenho e em baixo CTE FR-4 S1000-2M. É placa de 6 camadas com cobre de 1 onça cada camada, revestindo com o nível de solda do ar quente (HASL) e a máscara verde da solda. Forneceu pela placa individual com o V-corte. 25 placas são embaladas para a expedição.

Aplicações

Computadores

Comunicações

Eletrônica automotivo etc.

O Tg alto imprimiu a placa de circuito (PWB) feita em S1000-2M With Immersion Gold e em controle de uma impedância de 90 ohms 0

Parâmetros do PWB

Artigo	Descrição	Exigência	Real	Resultado
1. Estratificação	Tipo material	FR-4 S1000-2M	FR-4 S1000-2M	CRNA
	Tg	℃ 170	℃ 170	CRNA
	Fornecedor	SHENGYI	SHENGYI	CRNA
	Espessura	1.6±10% milímetro	1.63-1.68mm	CRNA
espessura 2.Plating	Parede do furo	≥25µm	30.17µm	CRNA
	Cobre exterior	35µm	41.09µm	CRNA
	Cobre interno	30µm	33.69µm	CRNA
máscara 3.Solder	Tipo material	TAIYO/PSR-2000GT600D	TAIYO/PSR-2000GT600D	CRNA
	Cor	Verde	Verde	CRNA
	Rigidez (teste do lápis)	≥4Houacima	5H	CRNA
	S/M Thickness	µmdo ≥10	20.11µm	CRNA
	Lugar	Ambos os lados	Ambos os lados	CRNA
4. Mark componente	Tipo material	TAIYO/IJR-4000 MW300	IJR-4000 MW300	CRNA
	Cor	Branco	Branco	CRNA
	Lugar	C/S	C/S	CRNA
5. Máscara da solda de Peelable	Tipo material
	Espessura
	Lugar
6. Identificação	UL Mark	SIM	SIM	CRNA
	Código da data	WWYY	0421	CRNA
	Mark Location	Lado da solda	Lado da solda	CRNA
7. Revestimento de superfície	Método	HASL sem chumbo	HASL sem chumbo	CRNA
	Tin Thickness	3-6µm	4.06µm	CRNA
	Espessura do níquel
	Espessura do ouro
8. Normativeness	RoHS	2015/863/EU diretivo	APROVAÇÃO	CRNA
8. Normativeness	ALCANCE	Diretriz orientadora /2006 1907	APROVAÇÃO	CRNA
anel 9.Annular	Linha largura mínima (mil.)	6mil	5.8mil	CRNA
anel 9.Annular	Mínimo Afastamento (mil.)	5mil	5.2mil	CRNA
10.V-groove	Ângulo
10.V-groove	Espessura residual
11. Chanfradura	Ângulo
11. Chanfradura	Altura
12. Função	Teste elétrico	PASSAGEM de 100%	PASSAGEM de 100%	CRNA
13. Aparência	Nível da classe do IPC	Classe 2 de IPC-A-600J &6012D	Classe 2 de IPC-A-600J &6012D	CRNA
	Inspeção visual	Classe 2 de IPC-A-600J &6012D	Classe 2 de IPC-A-600J &6012D	CRNA
	Urdidura e torção	≦0.7%	0,21%	CRNA
14. Teste de confiança	Teste da fita	Nenhuma casca	APROVAÇÃO	CRNA
	Teste solvente	Nenhuma casca	APROVAÇÃO	CRNA
	Teste de Solderability	265 ±5℃	APROVAÇÃO	CRNA
	Teste de esforço térmico	288 ±5℃	APROVAÇÃO	CRNA
	Teste iônico da contaminação	㎡ do ≦ 1,56 µg/c	0.56µg/c㎡	CRNA

Medida do diâmetro de furo (unidade: milímetro), tolerância: PTH±0.075; NPTH±0.05

Código do furo	PTH	Exigido	Valor real				Resultado
1	Y	0,375	0,375	0,400	0,400	0,375	CRNA
2	Y	0,500	0,500	0,550	0,525	0,525	CRNA
3	Y	0.7*2.4	0.7*2.4	0.7*2.41	0.69*2.4	0.7*2.4	CRNA
4	Y	0,625	0,625	0,600	0,625	0,600	CRNA
5	Y	0,725	0,725	0,725	0,750	0,725	CRNA
6	Y	0,900	0,925	0,900	0,900	0,900	CRNA
7	Y	1,000	1,000	0,950	0,975	1,000	CRNA
8	N	1,050	1,050	1,050	1,075	1,050	CRNA
9	Y	1,300	1,300	1,300	1,325	1,325	CRNA
10	Y	1,350	1,350	1,325	1,350	1,325	CRNA
11	Y	1,575	1,575	1,600	1,600	1,575	CRNA
12	Y	1,650	1,650	1,700	1,675	1,675	CRNA
13	Y	1,700	1,700	1,750	1,725	1,725	CRNA
14	Y	3,250	3,250	3,250	3,275	3,250	CRNA
15	Y	3,450	3,450	3,400	3,425	3,450	CRNA
16	Y	0.7*2.6	0.7*259	0.7*2.61	0.69*2.6	0.7*2.59	CRNA

Relatório de teste da impedância

Amostra NÃO.	Camada	Linha largura (mil.) ±10%	Linha espaço (mil.) ±10%	Tipo da impedância		Valor exigido (ohm)	Tolerância	Valor real	Resultado
Amostra NÃO.	Camada	Linha largura (mil.) ±10%	Linha espaço (mil.) ±10%	Única extremidade	Diferencial	Valor exigido (ohm)	Tolerância	Valor real	Resultado
1	L3	6,000	7,000		V	90,00	±10%	93,59	CRNA
	L3	6,000	10,000		V	100,00	±10%	102,33	CRNA
	L4	7,000	7,000		V	90,00	±10%	88,99	CRNA
	L4	6,000	7,000		V	90,00	±10%	90,76	CRNA
