Placa de Circuito Impresso (PCB) de Alta Velocidade de 14 Camadas – Panasonic Megtron 6 (M6) Material de Perda Ultra-Baixa com Controle de Impedância e Via-em-Pad & IPC Classe 3

Descrição de produto

PCB de Alta Velocidade de 14 Camadas – Material Panasonic Megtron 6 (M6) de Perda Ultra-Baixa com Via-in-Pad & Classe IPC 3



P: O que é esta solução de PCB Megtron 6 e o que ela oferece?

R: Esta é uma PCB de alto desempenho de 14 camadas construída com Panasonic Megtron 6 (M6) – um material de resistência a altas temperaturas e de perda ultra-baixa baseado em um sistema de resina PPE (éter de polifenileno). Com Dk = 3,4 e Df tão baixo quanto 0,002 a 1 GHz, o M6 oferece desempenho elétrico próximo ao PTFE, mantendo a compatibilidade com processos de fabricação padrão de FR-4.





O produto de referência é especificado como:

• 14 camadas, espessura final de 2,123 mm
• 1 oz de cobre final por camada
• Acabamento de superfície: ENEPIG (Níquel Químico Paládio Químico Ouro de Imersão)
• Máscara de solda verde, serigrafia branca, painel de 100 mm x 98 mm
• Cobre da parede do furo: 25 µm – Classe 3 IPC-6012
• Todas as vias < 0,4 mm: com plugue de resina e tampadas (via-in-pad revestida)
• Controle de impedância e stack-up personalizado fornecidos





Este projeto é ideal para redes de alta velocidade, switches de data center, aceleradores de IA e infraestrutura de telecomunicações – onde a integridade do sinal, a confiabilidade térmica e o roteamento denso são críticos.





Principais Conclusões

#	Destaque Principal	Descrição
①	Material de Perda Ultra-Baixa	Megtron 6 oferece Dk = 3,4 e Df = 0,002 a 1 GHz (0,004 a 12 GHz) – aproximando-se do desempenho do PTFE com compatibilidade de processo FR-4.
②	Alta Confiabilidade Térmica	Tg (DSC) = 185 °C, Tg (DMA) = 210 °C, Td = 410 °C e T288 > 120 min – totalmente compatível com montagem sem chumbo e ambientes hostis.
③	Pronto para Via-in-Pad	Todas as vias < 0,4 mm são com plugue de resina e tampadas (revestidas) – permitindo breakout BGA denso e eliminando problemas de soldagem.
④	Conformidade com a Classe 3 IPC	Cobre de parede de furo de 25 µm e qualificação completa IPC-6012 Classe 3 – atendendo aos mais altos padrões de confiabilidade para aeroespacial, defesa e telecomunicações.
⑤	Acabamento de Superfície ENEPIG	ENEPIG oferece excelente soldabilidade, capacidade de ligação de fios e resistência à corrosão – ideal para componentes de passo fino e confiabilidade a longo prazo.
⑥	Plataforma de Fabricação Comprovada	Megtron 6 é amplamente adotado em aplicações 56G PAM4 e 112G PAM4, com excelente resistência CAF, baixa absorção de umidade (0,0014%) e estabilidade dimensional estável.





1. Visão Geral do Material – Megtron 6 (Panasonic)

Megtron 6 (M6) é um material de placa de circuito de perda ultra-baixa e resistência a altas temperaturas da Panasonic, baseado em um sistema de blend de resina de éter de polifenileno (PPE). Ele é projetado especificamente para aplicações digitais de alta velocidade, RF e ondas milimétricas onde a integridade do sinal e a confiabilidade térmica são primordiais.



Principais Características do Material

Recurso	Benefício
Dk Ultra-Baixo (3,4)	Reduz o atraso de propagação do sinal e o crosstalk – crítico para links seriais de alta velocidade.
Df Ultra-Baixo (0,002 a 1 GHz)	Minimiza a perda de inserção – permitindo a conformidade do canal 56G PAM4 e 112G PAM4.
Dk/Df estável em frequência	Garante impedância consistente em ampla largura de banda (1 GHz a 12 GHz+).
Compatibilidade com processo FR-4	Sem pré-tratamento especial (ao contrário do PTFE) – usa linhas de fabricação FR-4 padrão.
Baixo CTE no eixo Z (45 ppm/°C)	Reduz o estresse do furo metalizado durante a ciclagem térmica.
Compatível com cobre H-VLP (High-Very Low Profile)	Otimizado para perda de transmissão ultra-baixa com folha com tratamento reverso.
Baixa absorção de umidade (0,0014%)	Mantém a estabilidade elétrica em ambientes úmidos.
Compatível com reflow sem chumbo	Suporta múltiplos ciclos de reflow de 260 °C sem delaminação.





2. Folha de Dados do Material – Propriedades Consolidadas (Megtron 6)

Categoria de Propriedade	Propriedade	Condição de Teste	Valor Típico	Unidade
Térmico	Tg (DSC)	–	185	°C
	Tg (DMA)	–	210	°C
	Td (Decomposição Térmica)	–	410	°C
	T288 (Sem Cu)	–	> 120	min
	T288 (Com Cu)	–	> 120	min
	CTE-X	IPC-TM-650 2.4.24	14–16	ppm/°C
	CTE-Y	IPC-TM-650 2.4.24	14–16	ppm/°C
	CTE-Z	IPC-TM-650 2.4.24	45	ppm/°C
	CTE α2 (eixo Z)	IPC-TM-650 2.4.24; Condição A	260	ppm/°C
	Condutividade Térmica	–	0,42	W/m·K
	Inflamabilidade	UL94	94V-0	Classificação
Elétrico	Constante Dielétrica (Dk) @ 1 GHz	IPC-TM-650; C-24/23/50	3,4	–
	Constante Dielétrica (Dk) @ 12 GHz	Ressonador Circular Equilibrado	3,4	–
	Fator de Dissipação (Df) @ 1 GHz	IPC-TM-650; C-24/23/50	0,002	–
	Fator de Dissipação (Df) @ 12 GHz	Ressonador Circular Equilibrado	0,004	–
	Resistividade Volumétrica	–	1 × 10⁹	MΩ·cm
	Resistividade Superficial	–	1 × 10⁸	MΩ
Mecânico	Razão de Poisson	–	0,2	–
	Dobra Flexural (MD)	–	19	GPa
	Preenchimento Flexural (TD)	–	18	GPa
	Força de Descascamento (cobre de 1 oz, folha H-VLP)	–	0,8	kN/m
Físico	Absorção de Água	–	0,0014	%



Nota: Megtron 6 atinge Dk ≈ 3,4 e Df ≈ 0,002 a 1 GHz, tornando-o um dos materiais epóxi modificados de menor perda disponíveis. O Df aumenta para ≈0,004 a 12 GHz, ainda significativamente menor que o FR-4 padrão (≈0,015–0,020).

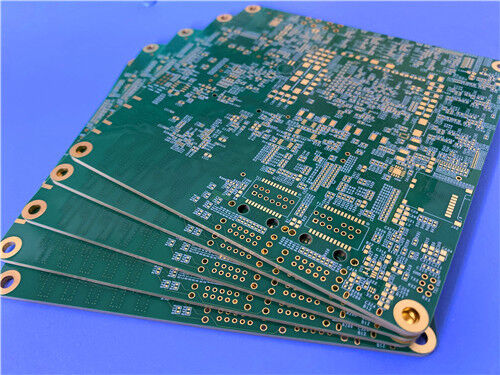

3. PCB Personalizada – Megtron 6 de 14 Camadas com Via-in-Pad & Classe IPC 3

Esta placa de 14 camadas demonstra nossa capacidade de lidar com projetos de alta contagem de camadas e alta confiabilidade usando Megtron 6 como material base, com conformidade IPC-6012 Classe 3 e tecnologia avançada de via-in-pad.



Especificações Básicas

Item	Especificação
Contagem de Camadas	14 camadas
Material Base	Panasonic Megtron 6 (série R-5775/R-5670)
Espessura Final da Placa	2,123 mm
Cobre Final por Camada	1 oz (todas as camadas)
Acabamento de Superfície	ENEPIG (Níquel Químico Paládio Químico Ouro de Imersão)
Máscara de Solda	Verde – lados superior e inferior
Serigrafia	Branca – lados superior e inferior
Tamanho do Painel	100 mm x 98 mm (1 peça)







Recursos Avançados de Processo

Recurso	Detalhe	Benefício
Via-in-Pad (VIP)	Todas as vias < 0,4 mm: com plugue de resina + revestida	Permite a colocação de componentes diretamente sobre as vias – essencial para BGAs de passo fino
Plugue de Resina	Vias preenchidas com resina e superfície planarizada	Fornece superfície plana para tampagem; evita a absorção de solda
Vias Tampadas	Cobre eletrodepositado sobre vias preenchidas	Conecta eletricamente a via à pad; garante confiabilidade na ciclagem térmica
Acabamento ENEPIG	Níquel Químico + Paládio + Ouro de Imersão	Excelente soldabilidade, capacidade de ligação de fios e resistência à corrosão – ideal para passo fino e confiabilidade a longo prazo
Cobre de Parede de Furo de 25 µm	Requisito IPC-6012 Classe 3	Garante confiabilidade robusta de PTH em ambientes hostis

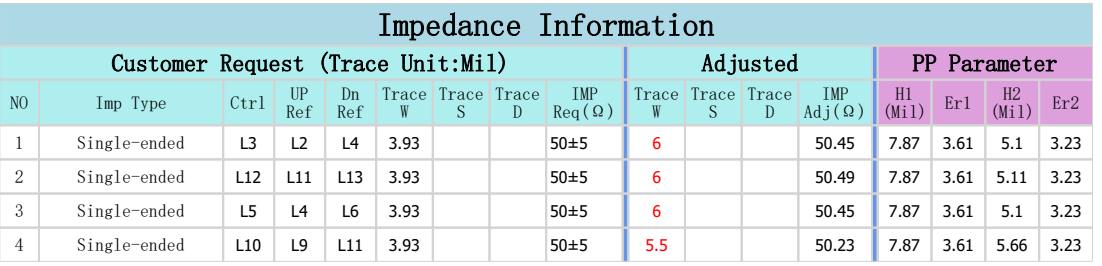

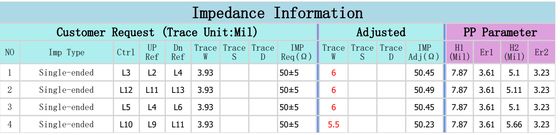

Controle de Impedância	Teste TDR por camada	Garante a integridade do sinal em todas as interfaces de alta velocidade

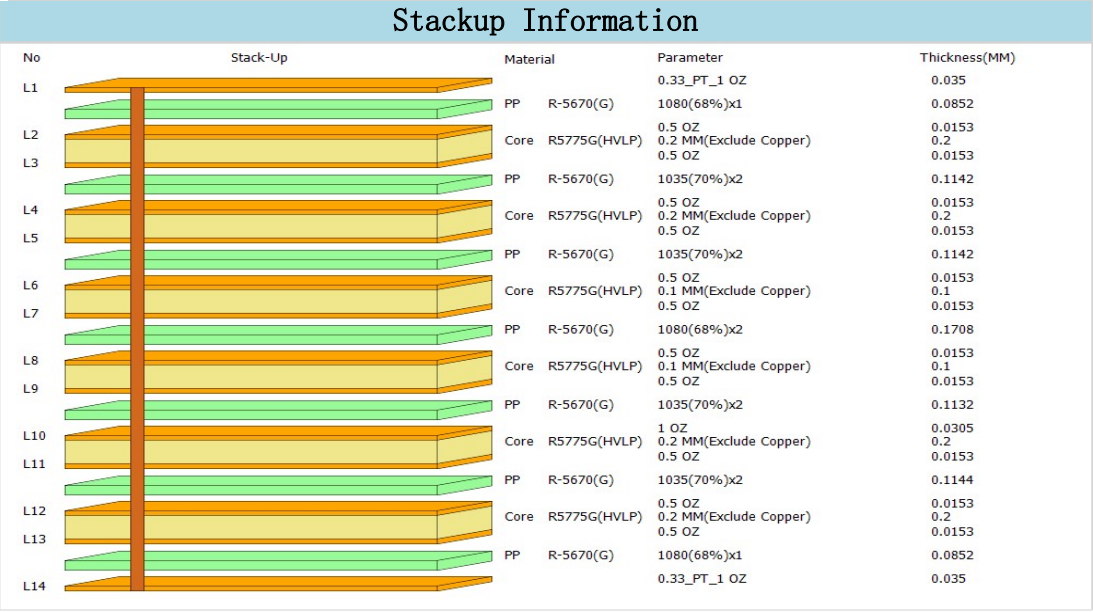

Design de Stack-Up



O stack-up de 14 camadas pode ser otimizado para:

• Camadas de sinal de alta velocidade – pares diferenciais (85 Ω, 90 Ω, 100 Ω) em camadas externas e internas
• Planos de energia e terra – distribuição de energia de baixa impedância
• Isolamento de sinal misto – separando domínios analógico/RF e digital

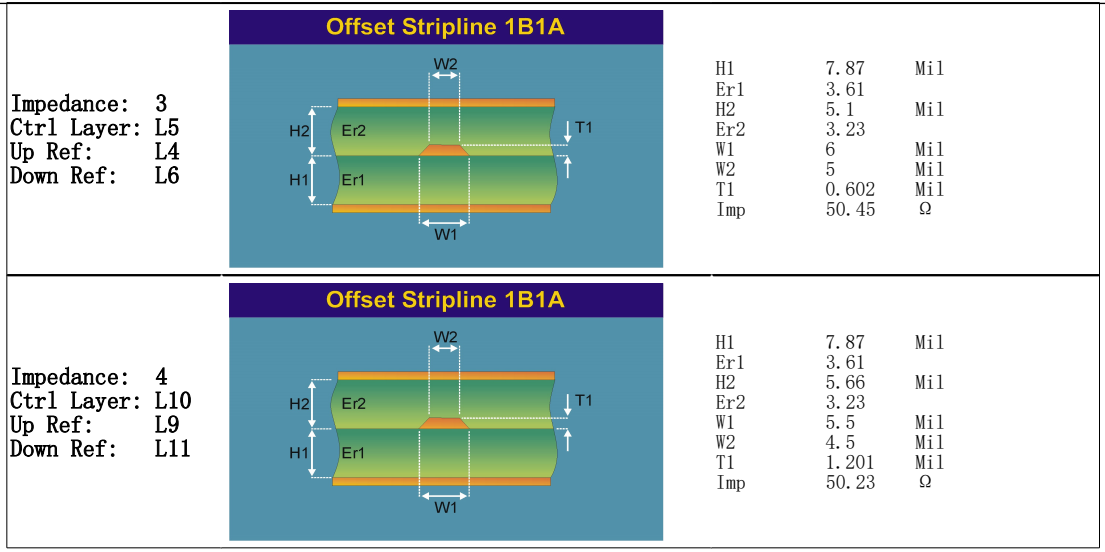

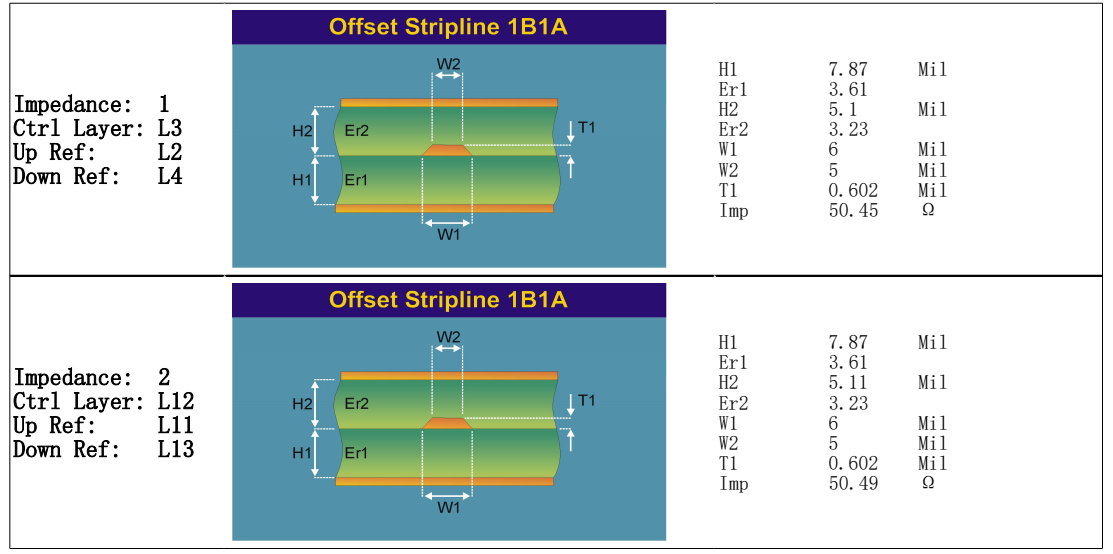

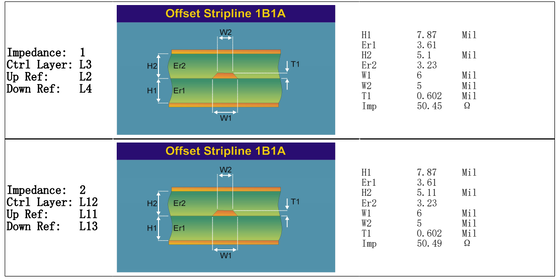

• Metas de impedância – 50 Ω single-ended, 85 Ω/90 Ω/100 Ω diferencial, de acordo com seus requisitos



Nota: Os valores de impedância são calculados com base no stack-up específico, espessura do dielétrico e atribuições de plano de referência. Os valores finais são verificados por teste TDR em placas acabadas.





4. Por que Megtron 6 para Este Projeto?

Requisito	Como Megtron 6 Atende
Links seriais de alta velocidade (56G/112G PAM4)	Df ultra-baixo (0,002 a 1 GHz) minimiza a perda de inserção – crítico para conformidade do canal.
Múltiplas zonas de impedância	Dk estável (3,4) entre 1-12 GHz permite controle de impedância consistente.
Roteamento BGA denso	Suporte via-in-pad (plugue de resina + tampa) permite breakout de BGAs de passo fino com pitch <0,4 mm.
Montagem sem chumbo	Alto Tg (185 °C DSC, 210 °C DMA) e Td (410 °C) suportam múltiplos ciclos de reflow de 260 °C.
Confiabilidade Classe 3 IPC	Cobre de parede de furo de 25 µm e propriedades robustas do material atendem aos mais altos padrões de confiabilidade.
Exposição ambiental	Absorção de umidade extremamente baixa (0,0014%) garante estabilidade elétrica a longo prazo.
Confiabilidade do furo passante	Baixo CTE no eixo Z (45 ppm/°C) reduz o risco de rachaduras no PTH.
Disponibilidade de fabricação	Megtron 6 é amplamente estocado e suportado por grandes fabricantes de PCBs.





Tabela Comparativa – Megtron 6 vs. FR-4 Padrão vs. Materiais RF de Ponta

Parâmetro	Megtron 6 (M6)	FR-4 Padrão (Alto-Tg)	Laminado à Base de PTFE (ex: Rogers)
Dk (@ 1 GHz)	~3,4	~4,5–5,0	~2,9–3,2
Df (@ 1 GHz)	~0,002	~0,015–0,020	~0,0015–0,0025
Df (@ 10–12 GHz)	~0,004	–	~0,0015–0,0030
Tg (DSC)	185 °C	~170–180 °C	~180–240 °C (varia)
Td (TGA)	410 °C	~340 °C	~400 °C+
CTE no eixo Z	45 ppm/°C	~50–70 ppm/°C	~40–60 ppm/°C
Absorção de Umidade	0,00%	~0,3–0,5%	<0,1%
Compatibilidade com Processo FR-4	Sim	Sim	Limitada (manuseio especial)
Custo Relativo (vs. FR-4)	2–3x	1x	4–6x
Aplicação Principal	Digital 56G/112G, 5G sub-6, redes	Digital geral	Front-end RF/mmWave





P1: O que torna o Megtron 6 diferente do FR-4 padrão?

R: Megtron 6 oferece Dk significativamente menor (3,4 vs. ~4,5–5,0) e Df (0,002 vs. ~0,015–0,020), CTE no eixo Z aprimorado e absorção de umidade extremamente baixa (0,0014%) – tudo isso mantendo a compatibilidade com processos de fabricação FR-4 padrão. É o carro-chefe da indústria para projetos 56G e 112G PAM4.





P2: O Megtron 6 é compatível com soldagem sem chumbo?
R: Sim. Com Tg (DSC) = 185 °C, Tg (DMA) = 210 °C, Td = 410 °C e T288 > 120 minutos, Megtron 6 suporta totalmente múltiplos ciclos de pico de reflow de 260 °C sem delaminação ou degradação.





P3: Todas as vias podem ser com plugue de resina e tampadas (via-in-pad)?
R: Sim. Nosso processo de fabricação suporta plugue de resina + tampagem eletrodepositada para todas as vias < 0,4 mm. Isso é padrão para este projeto de 14 camadas e permite a colocação de componentes diretamente sobre as vias.





P4: O que é a Classe 3 IPC-6012 e por que é importante?
R: IPC-6012 Classe 3 é a classe de maior confiabilidade para placas de circuito impresso rígidas, exigindo 25 µm de cobre mínimo na parede do furo, critérios de inspeção rigorosos e confiabilidade térmica/mecânica comprovada. É exigido para aplicações aeroespaciais, de defesa, médicas e de alta confiabilidade em telecomunicações.





P5: O que é ENEPIG e por que escolhê-lo?
R: ENEPIG (Níquel Químico Paládio Químico Ouro de Imersão) adiciona uma camada de paládio entre o níquel e o ouro. Isso fornece: (1) Excelente soldabilidade, (2) Capacidade de ligação de fios, (3) Resistência superior à corrosão e (4) Conformidade com RoHS. É ideal para componentes de passo fino e confiabilidade a longo prazo.





P6: Como você garante a precisão do controle de impedância?
R: Usamos: (1) Valores precisos de Dk do material da Panasonic, (2) Espessura de laminado e pesos de cobre controlados, (3) Modelagem de impedância com solvers de campo padrão da indústria e (4) Teste TDR (Reflectometria no Domínio do Tempo) em cupons ou placas acabadas.





P7: Qual é o diâmetro mínimo da via para plugue de resina e tampagem?
R: Suportamos plugue de resina e tampagem para vias de até 0,15 mm (6 mil). Para este projeto de 14 camadas, todas as vias < 0,4 mm são com plugue de resina e tampadas conforme especificado.







Entre em Contato Conosco

Como um fornecedor especializado de PCBs com sede na China, temos vasta experiência com Panasonic Megtron 6 (M6), alta contagem de camadas (até 20+ camadas) e recursos complexos de HDI (via-in-pad, vias cegas, plugue de resina).



Nós fornecemos:

Rastreabilidade completa do material (certificados da Panasonic)

Qualificação IPC-6012 Classe 3 com cobre de parede de furo de 25 µm

Teste de impedância (TDR) com relatórios detalhados

Inspeção por raio-X e seção transversal para qualidade da via

Teste elétrico (sonda voadora / fixture)

Protótipos de entrega rápida e produção em volume



Para consultas técnicas, revisão de stack-up ou solicitações de cotação, entre em contato diretamente com nossa equipe de vendas. Estamos prontos para apoiar seus projetos digitais de alta velocidade, de telecomunicações e de data center.
